Трансформаторы тока ABK 10, ABK 10A
| Номер в ГРСИ РФ: | 46849-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ZWAR", Польша |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46849-11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ABK 10, ABK 10A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b8308686-6a74-891b-8b2d-3c34dedaf0b3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42693 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2393 от 25.05.11 п.11 |
Производитель / Заявитель
Фирма "ZWAR S.A.", ПОЛЬША
Польша
Warsaw, Poland Тел. +48 22 608 0724 Факс +48 22 822 7346, (06-300 Przasnysz, ul. Lesno 59, Poland. Тел. +48 478 22 29 Факс +48 478 32 77)
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46849-11: Описание типа
2011-46849-11.pdf
|
Скачать | 144.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока АВК 10, ABK 10A (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока АВК 10, ABK 10A по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с двумя или тремя вторичными обмотками - одна для измерений и учета и одна или две для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. Для подсоединения наконечников проводов зажимы имеют винты М5.
Опорная рама трансформатора литая, с отверстиями для крепления болтами М10. На раме расположен зажим заземления под болт М8.

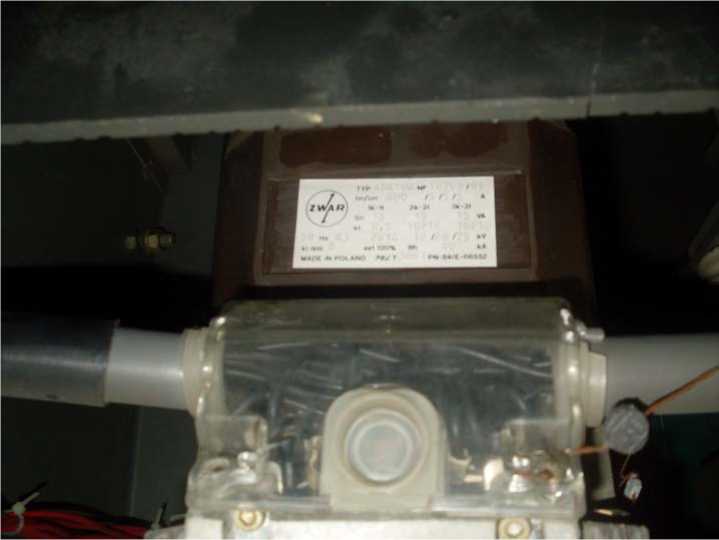

Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготовлены в двух модификациях АВК 10 и АВК 10А, отличающихся материалом корпуса.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Технические характеристики
Номинальное напряжение, кВ
Наибольшее рабочее напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А, Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В^А, Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более
10
12
50
100, 150, 200,
300, 600
5
0,5
15
10Р
от 15 до 30
10
Номинальная предельная кратность вторичных обмоток для защиты, не менее 10
Габаритные размеры, мм, (длинахширинахвысота) 300^170x250
Масса, кг 20
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У3
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 1 - Комплектность трансформаторов тока АВК 10, АВК 10А.
|
№ п/п |
Наименование |
Модификация | |
|
ABK 10 |
ABK 10A | ||
|
1. |
Трансформатор |
69 шт. Зав. №№ 001100/79, 0010093/79, 008412, 08092, 012750/76, 013091, 619, 625, 956, 2123/86, 3593, 3594, 3614, 3735, 3738, 3739, 3761, 3790, 3794, 3833, 6713/86, 6758/86, 6759/86, 6798/86, 7031/86, 7086/86, 7106/86, 7386/86, 7393/86, 7817/86, 7885/86, 7889/86, 8830/86, 9129/86, 11328, 12025/86, 17873/86, 19155/86, 19162/86, 19167/86, 19526/81, 25872/81, 25937/81, 25946/81, 25950/81, 32019, 32028, 32033, 32156, 32157, 32164, 32168, 32361, 32412, 32419, 32431, 32446, 32458, 32461, 32465, 32563, 32641, 32678, 32685, 32689, 34790, 35161, 35997, 4984180 |
7 шт. Зав. №№ 008616/79, 6655/89, 6662/89, 6671/89, 10174/87, 10177/87, 10187/87 |
|
2. |
Паспорт |
69 экз. |
7 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «ZWAR S.A.», Польша.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
