Трансформаторы тока MDD
| Номер в ГРСИ РФ: | 46850-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46850-11 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | MDD | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8bd69c5d-4b76-9eab-7f5c-5d788c0d5347 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
| Год регистрации | 2011 | ||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42694 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2393 от 25.05.11 п.12 |
Производитель / Заявитель
Фирма "Siemens Energy & Automation, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
3333 Old Milton Parkway, Alpharetta, ОА 30005, USA Тел. +1 (800) 964-4114 Web-сайт: www.sea.siemens.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
46850-11: Описание типа
2011-46850-11.pdf
|
Скачать | 181.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока MDD (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней установки электрических подстанций и являются комплектующими изделиями.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

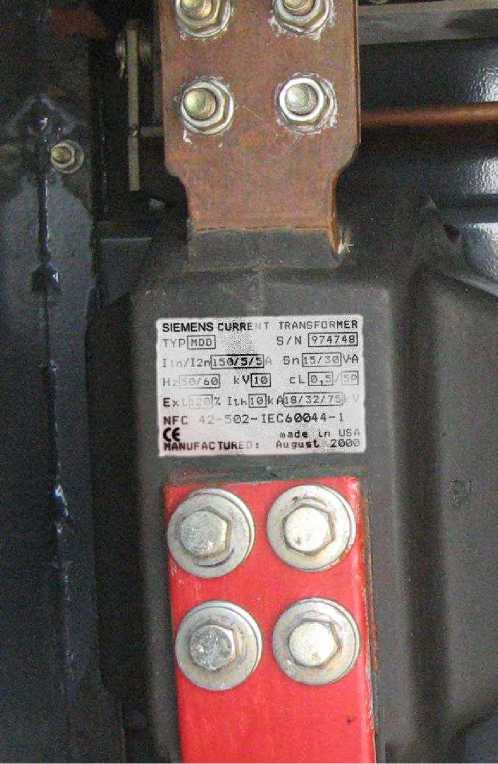

Трансформаторы тока MDD по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с двумя вторичными обмотками - одна для измерений и учета и одна для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть корпуса в виде контактных площадок. Вторичные обмотки выведены в коробку для зажимов, закрытую крышкой. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое.
На трансформаторе имеется табличка технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Номинальное напряжение, кВ
Номинальная частота напряжения сети, Гц
Номинальный первичный ток, А
Номинальный вторичный ток, А
Класс точности вторичной обмотки для измерений и учета
Номинальная вторичная нагрузка обмотки для измерений и учета
с коэффициентом мощности cos ф2 = 0,8, В^А,
Класс точности вторичной обмотки для защиты
Номинальная вторичная нагрузка вторичной обмотки для защиты
с коэффициентом мощности cos ф2 = 0,8, В^А,
Номинальный коэффициент безопасности приборов
вторичной обмотки для измерений и учета, не более
Номинальная предельная кратность вторичных
обмоток для защиты, не менее
Габаритные размеры, мм,
длина^ширинахвысота 270x160x220
Масса, кг
Климатическое исполнение и категория размещения по ГОСТ 15150-69 У3
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор тока MDD 9 шт. (Зав. №№ 974745, 974747, 974748, 974780,
974783, 974785, 976523, 976525, 976611).
Паспорт 9 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05);
прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «Siemens Energy & Automation, Inc.», США.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
