Преобразователи термоэлектрические многозонные TX, MTX
| Номер в ГРСИ РФ: | 46861-11 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Для многоточечных измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной гильзы или термокармана ТП, в том числе: для измерений и контроля температурного профиля в резервуарах для хранения нефти и нефтепродуктов, в химических реакторах при протекании различных реакций, в установках каталитического крекинга, в ректификационных/фракционирующих колоннах при перегонке сырой нефти и т.д.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46861-11 |
| Действует | по 27.05.2016 |
| Наименование | Преобразователи термоэлектрические многозонные |
| Модель | TX, MTX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c1bb8000-6467-708a-955f-afa69bb5b2c7 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.05.2016 |
| Номер сертификата | 42705 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2412 от 27.05.11 п.07 |
Производитель / Заявитель
Фирма "Emerson Process Management GmbH & Co. OHG", ГЕРМАНИЯ
Германия
Argellsrieder Feld 3, D-82234 Wessling, Germany, Frankenstrasse 21, D-63791 Karlstein, Germany, 63594 Hasselroth, Industriestrasse 1, Germany. Beisenstrasse 39-41, 45964 Gladbeck, Germany, Тел. +49 2043 4811-0, факс +49 2043 4811-20, www.cft-gmbh.de, E-ma
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-02 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка при выпуске. Периодической поверке не подлежат.
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46861-11: Описание типа
2011-46861-11.pdf
|
Скачать | 99.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические многозонные серий TX, MTX (далее по тексту - термопреобразователи или ТП) предназначены для многоточечных измерений температуры жидких и газообразных сред, неагрессивных к материалу защитной гильзы или термокармана ТП, в том числе: для измерений и контроля температурного профиля в резервуарах для хранения нефти и нефтепродуктов, в химических реакторах при протекании различных реакций, в установках каталитического крекинга, в ректификационных/фракционирующих колоннах при перегонке сырой нефти и т.д.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП серий MX, MTX конструктивно выполнены в виде измерительной вставки, арматуры с различными видами технологических соединений, и распределительной коробки. ТП серии МТХ комплектуются дополнительной защитной гильзой, изготовленной из нержавеющей стали или керамики.
Измерительная вставка ТП состоит из нескольких ЧЭ (от 2-х до 60-ти) - термопар с изолированными рабочими спаями на основе термопарного кабеля с керамической изоляцией термоэлектродов, и может иметь различные конструкции: компактную в виде пучка термопарных кабелей, который может быть помещен в трубку из нержавеющей стали или из инконеля; с металлическими направляющими индивидуальными трубками с подпружиненными или компрессионными фитингами; с радиальными или плоскими пружинами, при помощи которых рабочие спаи термопар прижимаются к внутренней стенке защитного термокармана; с распорными дисками, удерживающие ЧЭ в требуемом положении; или свободно сгибаемую конструкцию.
Свободные концы от чувствительных элементов ТП, выведены внутрь распределительной коробки, где пронумерованы в соответствии с зоной расположения рабочих спаев термопар. В распределительную коробку могут быть установлены измерительные преобразователи. Конструкция и размеры распределительной коробки определяются количеством и типом измерительных преобразователей или контактных колодок.

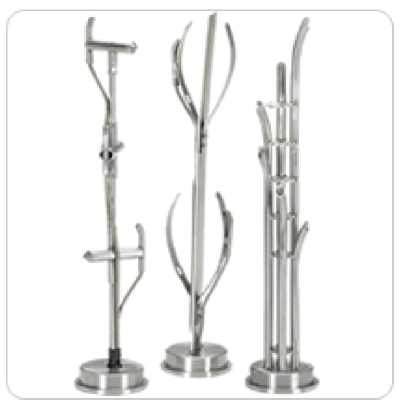

Фото общего вида термопреобразователей
Технические характеристики
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по МЭК 60584-2 (ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.585-2001) и класса допуска приведены в таблицах 1 и 2:
Таблица 1
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, ° С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
E |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 800 |
± 1,5 ± 0,004-t |
|
J |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 750 |
± 1,5 ± 0,004-t |
|
К, N |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 1000 |
± 1,5 ± 0,004-t |
|
T |
1 |
от минус 40 до плюс 125 св. плюс 125 до плюс 350 |
± 0,5 ± 0,0051 |
Таблица 2
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, ° С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
E |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 900 |
± 2,5 ± 0,00751 |
|
J |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 750 |
± 2,5 ± 0,00751 |
|
К, N |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 1100 |
± 2,5 ± 0,00751 |
|
T |
2 |
от минус 40 до плюс 133 св. плюс 133 до плюс 350 |
± 1 ± 0,00751 |
Электрическое сопротивление изоляции при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее
Количество чувствительных элементов в термопреобразователях, шт.: .......от 2 до 60
Максимальная длина монтажной части термопреобразователей, мм:
- с защитным термокарманом: ....................................................16000;
- без защитного термокармана:
Минимальный внутренний диаметр для защитного термокармана термопреобразователей, мм:
Рабочие условия эксплуатации термопреобразователей:
- температура окружающей среды, °С: ..................от минус 51 до плюс 80;
- относительная влажность окружающего воздуха, %..............................до
Средний срок службы, лет, не менее
По защищенности от воздействия окружающей среды ТП являются пыле-, водозащищенными, и соответствуют коду IP 65 и выше по ГОСТ 14254-96.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к соединительной коробке ТП.
Комплектность
Термопреобразователь (серия и исполнение по заказу) - 1 шт.
Паспорт (на русском языке) - 1 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» (первичная, при выпуске из производства). Периодической поверке ТП не подлежат.
Сведения и методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователи термоэлектрические многозонные серий TX, MTX.
Нормативные документы
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (код IP).
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
