Трансформаторы напряжения JDQXH-220
| Номер в ГРСИ РФ: | 46873-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Pinggao Group Co., ltd.", Китай |
Для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 220 кВ, применяются в КРУЭ ZF11-252 с элегазовой изоляцией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46873-11 |
| Действует | по 27.05.2016 |
| Наименование | Трансформаторы напряжения |
| Модель | JDQXH-220 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cc2bac3d-5fc0-2782-4b40-fe0e28599fa9 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.05.2016 |
| Номер сертификата | 42720 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2412 от 27.05.11 п.22 |
Производитель / Заявитель
Фирма "Pinggao Group High Voltage Switchgear Co. Ltd.", КИТАЙ
Китай
22Nanhuangdong Road, Pingdingshan City, Henan Province, P.R.China. Тел. +86-375-2206603, факс +86-375-3933897
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
46873-11: Описание типа
2011-46873-11.pdf
|
Скачать | 90.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения JDQXH-220 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 220 кВ, применяются в КРУЭ ZF11-252 с элегазовой изоляцией.
Описание

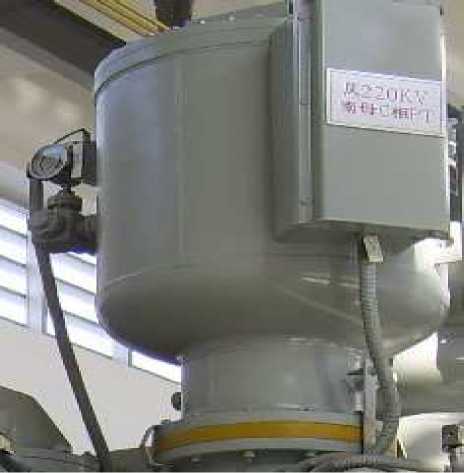

Трансформаторы напряжения типа JDQXH-220 представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.
Имеют первичную и до четырех вторичных обмоток, размещенные в баке, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечник трансформатора набран из листов трансформаторной стали квадратного сечения и имеет низкие потери. Активная часть трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Технические характеристики
|
- первичное напряжение, В |
220000/^3 |
|
- вторичные напряжения, В |
100/^3; 100 |
|
- наибольшее рабочее напряжение, кВ |
252 |
|
- классы точности измерительных обмоток |
0,2; 0,5; 1,0 |
|
- классы точности защитных обмоток |
3Р; 6P |
|
- номинальные вторичные нагрузки с коэффициентом cos ф = 0,8 - обмотки для измерений, В^А |
75 - 200 |
|
- обмотки для защиты, В^А |
до 300 |
|
- доп. обмотка, В^А |
до 300 |
|
- номинальная частота, Гц |
50 |
|
- масса не более, кг |
450 |
|
- габаритные размеры, мм |
1264x1060x0688 |
|
Климатическое исполнение УХЛ4 по ГОСТ 15150-69 |
в диапазоне от +1 до +35 °С |
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Комплектность
Трансформатор напряжения JDQXH-220 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения эталонный NVOS, номинальное первичное напряжение 220/\3. класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JDQXH-220 в составе КРУЭ ZF11-252» фирмы Pinggao Group High Voltage Switchgear Co. Ltd.
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
Трансформаторы напряжения JDQXH-220 в соответствии с частью 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:
- «осуществлении торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1).
