Датчики температуры ДТ
| Номер в ГРСИ РФ: | 46879-11 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | АО "НПК "ВИП", г.Екатеринбург |
Для непрерывного измерения и преобразования температуры жидких и газообразных сред в цифровой код, передающийся по интерфейсу RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46879-11 |
| Действует | по 27.05.2016 |
| Наименование | Датчики температуры |
| Модель | ДТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bfc74737-1c3b-bb2a-57c0-ea8e4a41b2a6 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 52931-2008 |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 27.05.2016 |
| Номер сертификата | 42729 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2412 от 27.05.11 п.31 |
Производитель / Заявитель
ЗАО "НПК "ВИП", г.Екатеринбург; ФГУП "ПО "Маяк", г.Озерск
Россия
Юр.адрес: 620142, ул.Щорса, 7, (62075, ул.Мамина-Сибиряка, 145, а/я 5). Факс: (343) 269-75-09, 255-93-45, www.zaovip.ru, E-mail: vip@nexcom.ru, info@zaovip.ru
Поверка
| Методика поверки / информация о поверке | МП 90-221-2010 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 110 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46879-11: Описание типа
2011-46879-11.pdf
|
Скачать | 90.1 КБ | |
|
46879-11: Методика поверки
2022-mp46879-11.pdf
|
Скачать | 76.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики температуры ДТ (далее - датчики) предназначены для непрерывного измерения и преобразования температуры жидких и газообразных сред в цифровой код, передающийся по интерфейсу RS485.
Описание
Датчик состоит из термометра сопротивления, соответствующего требованиям ОСТ 6651-2009, и измерительного преобразователя, соответствующего требованиям ГОСТ 13384-93, который размещается в головке термометра сопротивления.
Принцип действия датчика основан на измерении температуры термометром сопротивления и преобразовании измеренных значений сопротивления измерительным преобразователем в цифровой код.
Датчики имеют несколько конструктивных исполнений, отличающихся диапазоном измерений, длиной монтажной части и наличием или отсутствием штуцера.
Датчики относятся к изделиям одноканальным, однофункциональным, восстанавливаемым и ремонтируемым в условиях предприятия-изготовителя.
По устойчивости к вибрациям в рабочих условиях датчики относятся к группе N3 по ГОСТ Р 52931-2008.
По устойчивости к воздействию температуры и влажности окружающего воздуха датчики соответствуют группе С3 по ГОСТ Р 52931-2008.
По степени защиты оболочки от пыли и воды датчики соответствуют исполнению IP55 по ГОСТ 14254-96.
Программное обеспечение
Идентификационные данные программного обеспечения, используемые для передачи данных с датчика на внешние устройства, указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Tablet2010-11-08 |
Tablet2010-11-08.hex |
08.11.2010 |
16150 |
CheckSum.exe |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

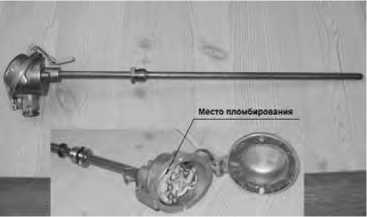

Рисунок 1 - Фото общего вида датчиков с указанием мест пломбирования
Технические характеристики
|
Диапазоны измерений, °С |
от 0 до 60 |
|
от минус 50 до 250 от минус 50 до 500 | |
|
Пределы допускаемой основной приведенной погрешности (у°), %: - в диапазоне измерений от 0 °C до 60 °C |
± 0,4 |
|
- в диапазоне измерений от минус 50 °C до 250 °C |
± 0,25 |
|
- в диапазоне измерений от минус 50 °C до 500 °C Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочих температур на каждые 10 °C, %: |
± 0,2 |
|
- для датчиков с y° = ± 0,25 % |
1,0 Y° |
|
- для датчиков с y° = ± 0,2 % и Y° = ± 0,4 % Пределы допускаемой дополнительной приведенной погрешности, |
0,2 Y° |
|
вызванной отклонением напряжения питания от номинального значения, % |
0,5 Y° |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием внешнего переменного магнитного поля напряженностью до 400 А/м, % |
0,5 Y° |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием повышенной влажности, % |
0,5 Y° |
|
Предел допускаемой вариации выходного сигнала, % |
0,2 Y° |
|
Напряжение питания от источника постоянного тока, В |
24+34,68 -4,8 |
|
Потребляемая мощность, Вт, не более Габаритные размеры, мм |
0,8 |
|
- длина |
от 262 до 3352 |
|
- диаметр головки, не более |
77 |
|
Масса, кг |
от 0,24 до 1,60 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от минус 10 до 50 |
|
- относительная влажность воздуха при 35 оС, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
32 000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на лицевую панель датчика методом шелкографии.
Комплектность
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
1. Датчик температуры ДТ |
СКБАП-1178.02 |
1 |
В соответствии с заказом |
|
2. Паспорт |
СКБАП-1178.02 ПС |
1 |
На каждый датчик |
|
3. Руководство по эксплуатации |
СКБАП-1178.02 РЭ |
1 |
На каждый датчик или партию в один адрес |
|
4. Методика поверки |
МП 90-221-2010 |
1 |
На каждый датчик или партию в один адрес |
|
5. Программное обеспечение для настройки и проверки работоспособности датчика |
Monitor_DT.exe |
1 |
Диск по запросу заказчика |
Поверка
осуществляется по документу «ГСИ. Датчики температуры ДТ. Методика поверки» МП 90-221-2010, утвержденному ФГУП «УНИИМ» в 2010 г.
Перечень эталонов, применяемых при поверке:
- прецизионный цифровой измеритель температуры DTI-1000. Диапазон от минус 200 °С до 650 °С, допускаемая основная абсолютная погрешность ± 0,03 °С (в диапазоне от минус 50 °C до 400 °C), ± 0,06 °С (в диапазоне от 400 °C до 650 °C);
- термостат переливной прецизионный ТПП-1.2. Диапазон от минус 60 °С до 100 °С, нестабильность ± 0,01 °С, градиент температур в рабочем пространстве на глубине (10-450) мм ± 0,01 °С;
- термостат нулевой ТН-1М, температура термостатируемой среды 0 °C, среднеквадратическое отклонение воспроизведения температуры на глубине 200 и 300 мм не более ± 0,02 °C, температурный градиент на глубине от 300 до 200 мм не более 0,006 °Осм;
- калибратор температуры КТ-500, диапазон (50-500) °C, предел допускаемой основной абсолютной погрешности ± (0,05 + 0,06 • ^00)°C’ нестабильность поддержания температуры за 30 мин ± (0,02 • %00)°C.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководства по эксплуатации СКБАП-1178.02 РЭ.
Нормативные документы
|
ГОСТ 6651-2009 |
ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний |
|
ГОСТ 13384-93 |
Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний |
|
ГОСТ Р 52931-2008 |
Приборы контроля и регулирования технологических процессов. Общие технические условия |
лист № 4 всего листов 4
Рекомендации к применению
Вне сферы государственного регулирования обеспечения единства измерений
