Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой METER HM
| Номер в ГРСИ РФ: | 46900-11 |
|---|---|
| Категория: | Тягонапоромеры |
| Производитель / заявитель: | Фирма "Meter", Китай |
Для измерений избыточного и вакуумметрического давления газов, не агрессивных к деталям из медных сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46900-11 |
| Действует | по 30.05.2016 |
| Наименование | Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой |
| Модель | METER HM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7d4c27b0-3827-5721-bc18-c945fbf22b2c |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 30.05.2016 |
| Номер сертификата | 42753 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2462 от 30.05.11 п.04 |
Производитель / Заявитель
Фирма "Meter", КИТАЙ
Китай
China, Shanghay, Zhoupu, Junminlu, 181. тел.+86 1381 7071201
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
19076
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18569 (97%) |
| Неуспешных поверок (СИ непригодно) | 507 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46900-11: Описание типа
2011-46900-11.pdf
|
Скачать | 107.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Напоромеры, тягомеры, тягонапоромеры с мембранной коробкой METER HM (далее по тексту - приборы) предназначены для измерений избыточного и вакуумметрического давления газов, не агрессивных к деталям из медных сплавов.
Описание
Принцип действия приборов основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента.
Основным узлом измерительной системы приборов является мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. Измеряемое давление поступает через штуцер в полость мембранной коробки. При возрастании давления мембраны прогибаются, и перемещение жесткого центра одной из мембран при помощи передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата прибора. Шкалы давления приборов могут быть отградуированными в кПа или мбар.
Приборы выпускаются в двух исполнениях: НМ 06 со стальным корпусом и НМ 96 с корпусом из нержавеющей стали.

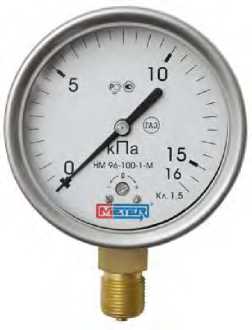

Внешний вид приборов METER HM приведен на рисунке 1.
Рисунок 1 - Приборы с мембранной коробкой METER HM
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Нижний предел измерений из ряда по ГОСТ 2405, кПа • напоромеров • тягомеров, тягонапоромеров |
0 от минус 40 до минус 0,06 |
|
Верхний предел измерений из ряда по ГОСТ 2405, кПа • напоромеров, тягонапоромеров • тягомеров |
от 0,16 до 40 0 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой основной приведенной погрешности, у, % от диапазона измерений |
±0,6; ±1; ±1,5; ±1,6; ±2,5; ±4 |
|
Вариация показаний, % от диапазона измерений |
1Y |
|
Предельная допустимая перегрузка напоромеров и тягонапоромеров избыточным давлением, % от верхнего предела измерений |
25 |
|
Пределы дополнительной погрешности, вызванной изменением температуры нормальных условий окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,5Y |
|
Материал корпуса • HM 06 • HM 96 |
сталь нержавеющая сталь |
|
Материал чувствительного элемента |
латунь |
|
Максимальная температура измеряемой среды , °С |
90 |
|
Степень защиты от воздействий окружающей среды • HM 06 • HM 96 |
IP 40; IP 43; IP 45; IP 54; IP 65 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Номинальный диаметр циферблата, масса и габаритные размеры приборов указаны в таблице 2.
Таблица 2
|
Модификация прибора |
Ном. диаметр циферблата, мм |
Диаметр корпуса, мм, не более |
Ширина корпуса, мм, не более |
Масса, кг, не более |
|
HM 06 |
63 |
63 |
40 |
0,15 |
|
100 |
100 |
50 |
0,58 | |
|
160 |
160 |
50 |
0,90 | |
|
HM 96 |
63 |
63 |
40 |
0,16 |
|
100 |
100 |
50 |
0,61 | |
|
160 |
160 |
50 |
0,95 |
Условия эксплуатации:
Диапазон рабочих температур окружающего воздуха, °С
от минус 40 до 60 от 84 до 106,7
до 100
Атмосферное давление, кПа
Относительная влажность при температуре 30 ° С и ниже, %
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта и руководства по эксплуатации и фотохимическим методом на циферблат приборов.
Комплектность
В комплект поставки входят:
Прибор - 1 шт.
Руководство по эксплуатации - 1 экз. на партию не более 25 шт., поставляемых в один адрес.
Паспорт - 1 экз.
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Напоромеры, тягомеры и тягонапоромеры с мембранной коробкой METER HM. Руководство по эксплуатации».
Нормативные документы
1 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
4 МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
5 Техническая документация фирмы «METER», Китай.
Рекомендации к применению
при выполнении работ по обеспечению безопасных условий и охраны труда, осуществление деятельности в области охраны окружающей среды.
