Анализаторы табачной пыли FW102
| Номер в ГРСИ РФ: | 46901-11 |
|---|---|
| Производитель / заявитель: | Фирма "SICK MAIHAK GmbH", Германия |
Для автоматического измерения массовой концентрации табачной пыли в отходящих газах газоходов и дымовых труб табачных производств.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46901-11 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Анализаторы табачной пыли | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | FW102 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2c0ef817-0265-730f-5ab7-c27af7f8c90f | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42773 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2507 от 02.06.11 п.02 |
Производитель / Заявитель
Фирма "SICK MAIHAK GmbH", ГЕРМАНИЯ
Германия
Nimburger Strasse 11, D-79276 Reute, тел. +49/7641/469-0, факс +49/7641/469-1149, www.sick.de, E-mail: info.pa@sick.de
Поверка
| Методика поверки / информация о поверке | МП 242-1062-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46901-11: Описание типа
2011-46901-11.pdf
|
Скачать | 97.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы табачной пыли FW 102 предназначены для автоматического измерения массовой концентрации табачной пыли в отходящих газах газоходов и дымовых труб табачных производств.
Описание
Принцип действия анализаторов табачной пыли FW 102 - оптический и основан на регистрации рассеянного излучения. Излучение лазерного диода просвечивает измерительную камеру. Находящиеся в траектории лазерного луча частицы рассеивают свет, регистрируемый фотоприемником. В результате получают интегральную интенсивность рассеянного света, значение которой, при постоянстве дисперсного состава, пропорционально массовой концентрации пыли.
Анализаторы табачной пыли FW 102 состоят из двух блоков (рис. 1): измерительного зонда, который монтируется непосредственно на трубе газохода, и блока управления. Блок управления содержит встроенный насос для обдувки оптических деталей зонда. Органы управления и индикации расположены на лицевой панели блока управления. Результат измерения представлен в виде значения массовой концентрации пыли в мг/м3.
По способу установки на месте эксплуатации анализаторы табачной пыли FW 102 являются стационарными; по способу выдачи информации - цифровые; по видам источников питания - с электрическим питанием; по способу управления - автоматические.
Для обеспечения обмена данными с внешними устройствами приборы оснащены последовательным интерфейсом RS 232 и аналоговым токовым выходом.

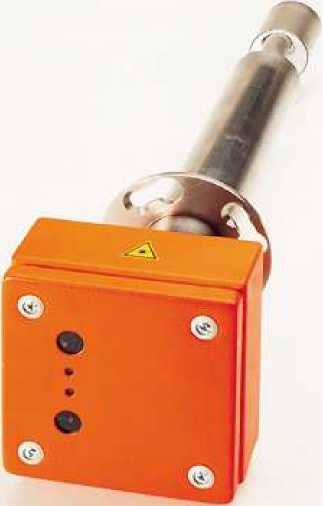

Рис.1. Внешний вид анализаторов табачной пыли FW 102
Программное обеспечение
Программное обеспечение (ПО) для анализаторов табачной пыли FW 102 состоит из двух частей: встроенного ПО и внешнего ПО для IBM PC совместимого компьютера. Встроенное ПО выполняет расчеты, связанные с цифровой обработкой сигналов, выдачей информации об измеряемой величине на цифровой индикатор и задачи самоконтроля. Функции внешнего ПО - проведение технического обслуживания, настройка и градуировка прибора.
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Таблица 1.
Идентификационные данные программного обеспечения приведены в таблице 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
МЕРА |
«Mepa-FW.exe» |
0.5 |
117e6bca31b5bc6fea8 7c97362a11c11 |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.
Технические характеристики
1. Диапазоны измерений массовой концентрации пыли* 0 - 0,7 мг/м3 и 0,7 - 5 мг/м3
2. Пределы допускаемой приведенной погрешности в диапазоне* 0 - 0,7 мг/м3 ±20 %
3. Пределы допускаемой относительной погрешности в диапазоне* 0,7 - 5мг/м3 ± 20 %
4. Габаритные размеры, масса и потребляемая мощность составных частей анализаторов пыли FW 100 приведены в таблице 1.
Таблица 1
|
Блоки анализаторов пыли FW 102 |
Габаритные размеры, мм, не более |
Масса, кг |
Потребляемая мощность, В^А |
|
Измерительный зонд FW 102 |
440x150x150 |
4 |
4 |
|
Блок обработки информации со встроенным насосом |
300x400x210 |
13,2 |
70 |
5. Условия эксплуатации
от + 10 до + 35 0С
от 20 до 80 % при + 25 0С
от 84 до 106,7 кПа
от + 10 до + 50 0С
от минус 5 кПа до плюс 7 кПа 220 (+ 22;-33) В, частота (50±1) Гц 10.
1500.
• диапазон температуры окружающей среды
• диапазон относительной влажности
• диапазон атмосферного давления
6. Параметры анализируемой среды:
• температура
• перепад давления в месте установки зонда
7. Электрическое питание от сети переменного тока
8. Средний срок службы, лет
9. Средняя наработка на отказ, ч
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.
* Метрологические характеристики установлены для тестового аэрозоля.
Комплектность
Комплектность поставки анализаторов пыли FW 102 приведена в таблице 2.
Таблица 2.
|
№ п/п |
Наименование |
Количество, шт. |
|
1 |
Анализатор пыли FW 102 |
1 |
|
2 |
Руководство по эксплуатации |
1 |
|
3 |
Методика поверки МП 242-1062-2010 |
1 |
Поверка
осуществляется по документу «Анализаторы пыли FW 102. Методика поверки МП 242-1062-2010», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" «02» сентября 2010 г. Основные средства поверки: анализатор пыли ДАСТ-1-Э, номер по Госреестру 35822-07.
Сведения о методах измерений
Метод измерений массовой концентрации пыли описан в руководстве по эксплуатации на анализаторы табачной пыли FW 102.
Нормативные документы
1. ГОСТ Р 52931—2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
3. Техническая документация фирмы «SICK MAIHAK GmbH», Германия.
Рекомендации к применению
осуществление деятельности в области охраны окружающей среды.
