Анализаторы антенно-фидерных устройств JD723A, JD724B, JD725A

ALL-Pribors default picture
Номер в ГРСИ РФ: 46943-11
Категория: Антенны измерительные
Производитель / заявитель: Фирма "JDSU Deutschland GmbH", Германия
Скачать
46943-11: Описание типа СИ Скачать 635.5 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Анализаторы антенно-фидерных устройств JD723A, JD724B, JD725A поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения параметров сигналов базовых станций в системе мобильной связи в диапазоне частот: 25...4000 МГц для анализаторов JD725A, JD723A; 100...2700 МГц для анализатора JD724B.

Информация по Госреестру

Основные данные
Номер по Госреестру 46943-11
Наименование Анализаторы антенно-фидерных устройств
Модель JD723A, JD724B, JD725A
Технические условия на выпуск тех.документация фирмы
Класс СИ 35.10
Год регистрации 2011
Страна-производитель  Германия
Центр сертификации СИ
Наименование центра ГЦИ СИ ФБУ "Тест-Санкт-Петербург"
Адрес центра 198103, г.С.-Петербург, ул.Курляндская, 1
Руководитель центра Окрепилов Владимир Валентинович
Телефон (8*812) 251-39-50
Факс 251-41-08
Информация о сертификате
Срок действия сертификата 09.06.2016
Номер сертификата 42835
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2682 от 09.06.11 п.28
Производитель / Заявитель

Фирма "JDSU Deutschland GmbH", Германия

 Германия

Postfach 1262, 72795 Eningen u.A., Muihlenweg 5, Germany Тел/факс + 49 7121-86-12-22. www.jdsu.com, E-mail: sales.germany@jdsu.com

Поверка

Методика поверки / информация о поверке 433-002-2011 МП
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 18
Найдено поверителей 4
Успешных поверок (СИ пригодно) 18 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

46943-11: Описание типа СИ Скачать 635.5 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Анализаторы антенно-фидерных устройств (далее - анализаторы) предназначены для измерения параметров сигналов базовых станций в системе мобильной связи в диапазоне частот:

- от 25 МГц до 4000 МГц для анализаторов JD725A, JD723A;

- от 100 МГц до 2700 МГц для анализатора JD724B.

Описание

Принцип измерения коэффициента стоячей волны по напряжению, потерь на отражения и определения расстояния до неоднородности (неисправности) основан на анализе сигнала, отраженного от измеряемого объекта.

К анализаторам АФУ JD724B и JD725A для измерения мощности выходного сигнала возможно подключение внешних преобразователей измерительных JD736A или JD731A из комплекта анализаторов базовых станций JD7105A.

Результаты измерений и режимы работы отображаются на цветном жидкокристаллическом дисплее.

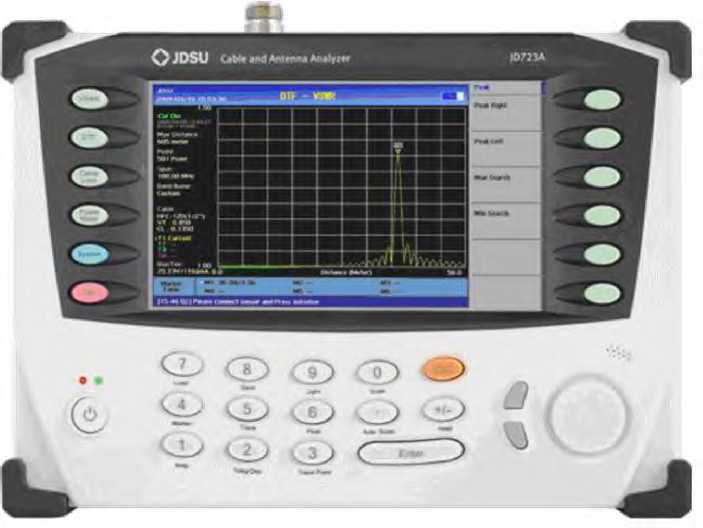

Конструктивно анализаторы базовых станций выполнены в виде моноблочного переносного прибора. Внешний вид анализаторов и схема опломбирования изображены на рис. 1, 2, 3 и 4.

Рисунок 2 - Общий вид анализатора JD724B

Место для пломбирования

Рисунок 4 - Схема опломбирования

Программное обеспечение

Программное обеспечение предназначено для управления режимами работы анализаторов.

Идентификационные данные ПО анализаторов следующие:

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

JD723a

Aca3a

3.038.006a

c739d0311 (hex)

CRC-32

JD725a

Aca5a

3.038.006a

651f38d49 (hex)

CRC-32

JD724b

Aca4b

3.037.002b

6b24a7361 (hex)

CRC-32

Защита программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наименование характеристики

Тип прибора

JD725A

JD724B

JD723A

1

2

3

4

Диапазон рабочих частот, МГ ц

25 - 4000

100 - 2700

25 - 4000

Пределы допускаемой относительной погрешности установки частоты

±75-10-6

Диапазон измерения коэффициента стоячей волны по напряжению (КСВН)

1,00 - 65,00

Пределы допускаемой относительной погрешности измерения КСВН, %

±5К

Разрешающая способность при измерении КСВН

0,01

Диапазон измерения обратных потерь, дБ

0 - 60

Пределы абсолютной погрешности измерения обратных потерь, дБ:

±0,5 ±1,0

1

2

3

4

- при значениях обратных потерь от 0 до 6,5 дБ вкл.;

- при значениях обратных потерь от 6,5 до 16 дБ вкл.;

- при значениях обратных потерь свыше 16 дБ

±1,5

Диапазон определяемых расстояний до местоположения неисправности, м

0 - 1250

Разрешающая способность при определении расстояний, м

1,5И08А',/.\<),95, где: Vp - относительная скорость распространения в кабеле;

Л, Гц - разность между установленной конечной и начальной частотой

Диапазон измерения коэффициента передачи, дБ: в диапазоне частот от 25 МГц до 2500 МГц в диапазоне частот от 2500 МГц до 4000 МГц

минус 90 - 50

минус 80 - 50

----

Пределы допускаемой абсолютной погрешности коэффициента передачи, дБ

±2,0

Диапазон измерения поглощаемой мощности с преобразователем поглощаемой мощности измерительным JD736A (опция) в диапазоне частот от 20 до 3800 МГц, мВт

0,001 - 100,0

0,001 - 100,0

Пределы допускаемой относительной погрешности измерения поглощаемой мощности синусоидального гармонического сигнала, %

±10

±10

----

Коэффициент стоячей волны по напряжению входа преобразователя, не более:

- в диапазоне частот от 50 до 2500 МГц вкл.

- в диапазоне частот от 2500 до 3500 МГц

1,12

1,125

1,12

1,125

Диапазон измерения проходящей мощности с преобразователем проходящей мощности измерительным JD731A (опция) в диапазоне частот от 0,3 до 3800 МГц, Вт

0,15 - 50

0,15 - 50

Пределы допускаемой относительной погрешности измерения проходящей мощности синусоидального гармонического сигнала от 0,15 Вт до 50 Вт, %

±7,0

±7,0

----

Коэффициент стоячей волны по напряжению входа преобразователя, не более:

- в диапазоне частот от 300 до 3000 МГц вкл.

- в диапазоне частот от 3000 до 3800 МГц

1,07

1,10

1,07

1,10

----

Масса, кг, не более

2,1

2,0

2,0

Г абаритные размеры, мм, не более

260x190x60

Электропитание: от внутреннего или внешнего источника постоянного тока, В

10 - 15,0

Потребляемый от источника питания ток, мА, не более

1100

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

минус 10 - 50

95 при t=25°С

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом компьютерной графики и на лицевую панель в левом верхнем углу анализатора методом наклейки или гравировки.

Комплектность

В комплект поставки анализатора АФУ входят:

Наименования комплектующих принадлежностей

Тип анализатора

ГО725А

JD724B

JD723A

Анализатор антенно-фидерных устройств (АФУ)

1 шт.

1 шт.

1 шт.

Переносной мягкий футляр

1

1

1

USB память

1

1

1

Кабель подключения LAN

1

1

1

Преобразователь поглощаемой мощности измерительный JD736A

*

*

Преобразователь проходящей мощности измерительный JD731A

*

*

Дополнительные принадлежности

*

*

*

Руководство по эксплуатации

1

1

1

Инструкция по эксплуатации на СD диске JD725A-50561

1

Инструкция по эксплуатации на CD диске JD723A-50561

1

1

Методика поверки

1

1

1

* - поставляется по отдельному заказу.

Поверка

осуществляется в соответствии с методикой поверки 433-002-2011 «Анализаторы антеннофидерных устройств JD723A, JD724B, JD725A. Методика поверки», утвержденной ГЦИ СИ ФГУ «Тест-С.-Петербург» 04.03.2011 г.

В перечень основного поверочного оборудования входят:

- нагрузки коаксиальные Э9-159, Э9-141, Э9-143, Э9-160 из набора мер КСВН и полного сопротивления ЭК9-140, 0 - 4 ГГц, КСВН=1,01 - 2,0, ПГ ±(1,5 - 3,0) %;

- частотомер универсальный CNT-85R, 10 Гц - 300 МГц; 100 МГц - 3 ГГц, ПГ ±5М0-11;

- аттенюатор резисторный из комплекта Р4-38, 0 - 5,0 ГГц; 30 дБ ± 0,3 дБ;

- аттенюатор ступенчатый высокочастотный RSP, 0 - 2700 МГц, 0 - 139,9 дБ, ПГ ±(0,2 - 0,4) дБ;

- ваттметр поглощаемой мощности эталонный ВПРМ-2100, 50 МГц - 18 ГГц;

1 мкВт - 100 мкВт; ПГ ±2,0 %;

- ваттметр поглощаемой мощности эталонный ВПМЭ-2, 0 - 18 ГГц, 3 мкВт - 30 мВт, ПГ ±1,5 %;

- измеритель модуля коэффициента передачи и отражения Р2М-18, 10 МГц - 18 ГГц, КСВН 1,03 - 3,0, ПГ ±3 К %.

Сведения о методах измерений

Методы измерений приведены в G7123A-50361 «Анализаторы антенно-фидерных устройств JD723A, JD724B. Инструкция по эксплуатации» и в JD725A-50561 «Анализатор антенно-фидерных устройств JD725A. Инструкция эксплуатации».

Нормативные документы

1. МИ 1700-87 «Государственная поверочная схема средств измерений полного сопротивления в коаксиальных волноводах поперечного сечения 16/6,95; 16/4,58; 7/3,04 и 3,5/1,52 мм в диапазоне частот от 0,02 - 18 ГГц».

2. Техническая документация фирмы-изготовителя «JDSU Deutschland, GmbH», Германия.

Рекомендации к применению

- выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям.
