Преобразователи термоэлектрические TC
| Номер в ГРСИ РФ: | 46952-11 |
|---|---|
| Производитель / заявитель: | Фирма "GAYESCO International, Inc.", США |
Для измерений температуры жидких, газообразных сред, а также твердых тел, не агрессивных к материалу защитной арматуры или защитных гильз ТП.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46952-11 |
| Действует | по 09.06.2016 |
| Наименование | Преобразователи термоэлектрические |
| Модель | TC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a6cc00bb-0e36-bc03-a0ec-72483ee80f6c |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 09.06.2016 |
| Номер сертификата | 42844 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2682 от 09.06.11 п.41 |
Производитель / Заявитель
Фирма "GAYESCO International, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
2859 Westside Drive, Pasadena, Texas, 77502, USA Тел./факс 713-941-8540 / 713-944-3715 Web: www.gayesco.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-2002, МИ 3090-2007 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46952-11: Описание типа
2011-46952-11.pdf
|
Скачать | 170 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические серии ТС (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных сред, а также твердых тел, не агрессивных к материалу защитной арматуры или защитных гильз ТП.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи серии ТС изготовляются на основе термопарного кабеля и могут иметь как разборное, так и неразборное конструктивные исполнения. ТП состоят из измерительной вставки с одним или двумя чувствительными элементами (с заземленными, незаземленными или открытыми рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с различными видами технологических соединений и монтажных элементов, клеммной головки или без неё - с удлинительными проводами или разъемами различной конструкции. Клеммные головки имеют модификации, отличающиеся конструкцией, материалом и степенью защиты: HA35, SHA35, HIX, HA20, HN20, HP20 и др. Головки в зависимости от модификации изготавливаются из алюминиевого сплава, стали, пластика или полиамида. Конструкция некоторых модификаций головок ТП предусматривает возможность встраивания в них измерительных преобразователей (утвержденных типов) с аналоговым или цифровым выходным сигналом.
Для измерения температуры при высоких давлениях и скоростях потока предусмотрены защитные гильзы серии TW, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термопреобразователей приведены в технической документации фирмы-изготовителя.

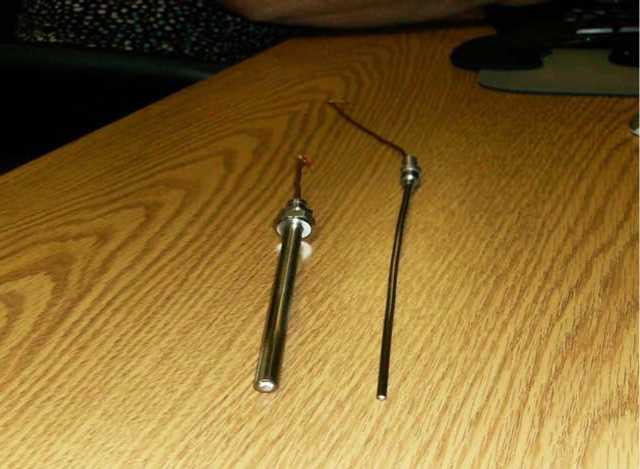

Фото общего вида термопреобразователей
Технические характеристики
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ термопреобразователей по МЭК 60584-2 (ГОСТ Р 8.585-2001) в температурном эквиваленте в зависимости от типа НСХ по МЭК 60584-1 (ГОСТ Р 8.5852001) и класса допуска приведены в таблицах 1 и 2:
Таблица 1
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, ° С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
E |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 800 |
± 1,5 ± 0,004-t |
|
J |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 750 |
± 1,5 ± 0,004-t |
|
К, N |
1 |
от минус 40 до плюс 375 св. плюс 375 до плюс 1300 |
± 1,5 ± 0,004-t |
|
T |
1 |
от минус 40 до плюс 125 св. плюс 125 до плюс 350 |
± 0,5 ± 0,004-t |
Таблица 2
|
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, ° С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
|
E |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 900 |
± 2,5 ± 0,00751 |
|
J |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 750 |
± 2,5 ± 0,00751 |
|
К, N |
2 |
от минус 40 до плюс 333 св. плюс 333 до плюс 1300 |
± 2,5 ± 0,00751 |
|
T |
2 |
от минус 40 до плюс 135 св. плюс 135 до плюс 400 |
± 1 ± 0,00751 |
|
S, R |
2 |
от 0 до плюс 600 св. плюс 600 до плюс 1600 |
± 1,5 ± 0,00251 |
|
B |
2 |
от плюс 600 до плюс 1800 |
± 0,00251 |
Количество чувствительных элементов в ТП, шт.: ....................................1 или 2
Длина монтажной части термопреобразователей, м: .................от 0,1 до 100 и более
в соответствии с заказом
Диаметр монтажной части термопреобразователей (без защитной гильзы), мм: .................................................................от 1,5 до 12,7
Электрическое сопротивление изоляции ТП при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:
- 100 (при 50 В) - для ТП с диаметром монтажной части от 1,5 до 4,8 мм;
- 100 (при 500 В) - для ТП с диаметром монтажной части от 4,9 до 12,7 мм.
Рабочие условия эксплуатации термопреобразователей (в зависимости от модели и исполнения термопреобразователей):
- температура окружающей среды, °С: ...........................от минус 40 до плюс 85;
- относительная влажность окружающего воздуха, %.........................................до 100.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на шильдик, прикрепленный к термопреобразователю.
Комплектность
Термопреобразователь (исполнение по заказу) - 1 шт.
Паспорт (на русском языке) - 1 экз.
Инструкция по монтажу, эксплуатации и техническому обслуживанию
(на русском языке) - 1 экз. (по дополнительному заказу, поставляется на партию ТП, при поставке в один адрес).
Защитная гильза серии TW (по дополнительному заказу).
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и по МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки» (для ТП с длиной погружаемой части менее 250 мм).
Основные средства поверки:
- эталонные 1, 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
- эталонные 2, 3-го разрядов ТП типа ПРО в диапазоне температур от плюс 600 до плюс 1800 °С;
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10’5-R+5-10’4), где R - измеряемое сопротивление, Ом.
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;
- вертикальная трубчатая печь сопротивления с максимальной рабочей температурой не менее 1800 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Сведения и методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи.
Нормативные документы
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
МИ 3090-2007 ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
