Нивелиры оптические с компенсатором RGK N-24, RGK N-28, RGK N-30, RGK N-32
| Номер в ГРСИ РФ: | 46965-11 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Компания "RGK Surveying Instruments & Mapping Technological Co., Ltd.", Китай |
Для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46965-11 |
| Действует | по 15.06.2016 |
| Наименование | Нивелиры оптические с компенсатором |
| Модель | RGK N-24, RGK N-28, RGK N-30, RGK N-32 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 96243a61-167c-75f7-0258-06b5365e660b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ "Воентест" |
| Адрес центра | 141006, г.Мытищи Московской обл., 32 ГНИИИ МО РФ или в/ч 55215 |
| Руководитель центра | Храменков Виктор Николаевич |
| Телефон | (8*095) 586-23-88 |
| Факс | 583-99-48 |
| Информация о сертификате | |
| Срок действия сертификата | 15.06.2016 |
| Номер сертификата | 42858 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2858 от 15.06.11 п.02 |
Производитель / Заявитель
Компания "RGK Surveying Instruments & Mapping Technological Co., Ltd.", КИТАЙ
Китай
Rm D5/19F, Jiangsu Mansion, 528# East Laoshan Road, Pudong, Shanghai, 200122, China, тел. 86-21-68868787 факс 86-21-68868783, E-mail: rgksales@gmail.com
Поверка
| Методика поверки / информация о поверке | МП 46965-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 554 (92%) |
| Неуспешных поверок (СИ непригодно) | 49 (8 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
46965-11: Описание типа
2011-46965-11.pdf
|
Скачать | 170.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры оптические с компенсатором RGK N-24, RGK N-28, RGK N-30, RGK N-32 (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Конструктивно нивелир состоит из зрительной трубы с автоматическим компенсатором, вертикальной осевой системы с горизонтальным лимбом для измерения горизонтальных углов и штатива с тремя зажимными винтами.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему.
Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.
Выпускаются в четырёх модификациях и отличаются увеличением зрительной трубы, пределами допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода.

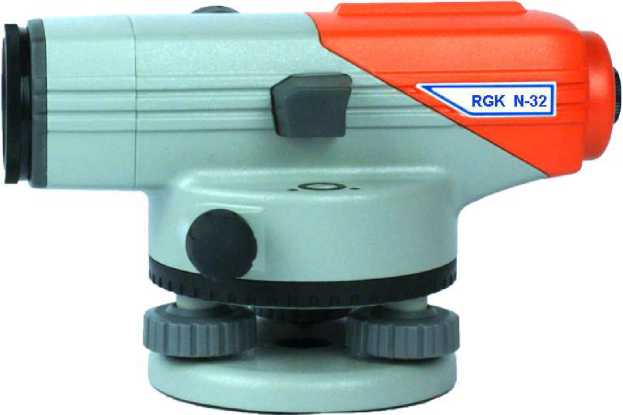

Внешний вид нивелиров и места пломбирования от несанкционированного доступа приведены соответственно на рисунке 1 и рисунке 2.

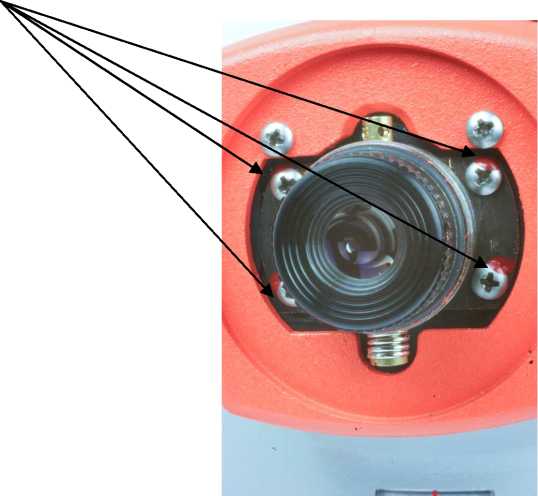

Рисунок 2
Примечание * - места пломбирования от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование метрологических и технических характеристик |
Значение характеристики |
|
Увеличение зрительной трубы, крат, не менее: - RGK N-24 - RGK N-28 - RGK N-30 - RGK N-32 |
24 28 30 32 |
|
Диаметр объектива, мм, не менее |
32 |
|
Диапазон работы компенсатора, минут, не менее |
± 15 |
|
Коэффициент нитяного дальномера |
100 ± 1 |
|
Цена деления горизонтального лимба, градус |
1 |
|
Предел допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода, мм: - RGK N-24, RGK N-28, RGK N-30 - RGK N-32 |
2,0 1,5 |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
130 х 215 х 135 |
|
Масса, кг, не более |
1,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от минус 20 до 50 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель нивелира методом наклейки.
Комплектность
Комплект поставки включает:
- нивелиры оптические с компенсатором RGK N-24, RGK N-28, RGK N-30, RGK N-32;
- нитяной отвес - 1 шт.;
- шестигранный ключ - 1 шт.;
- юстировочная шпилька - 2 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.
Поверка
осуществляется по документу «Инструкция. Нивелиры оптические с компенсатором RGK N-24, RGK N-28, RGK N-30, RGK N-32 фирмы «RGK SURVEYING INSTRUMENTS & MAPPING TECHNOLOGICAL CO., LTD», КНР. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 18.04.2011 г.
Основные средства поверки: экзаменатор образцовый первого разряда ЭО-1 (Рег. № 10447-87), предел измерений 1200", пределы допускаемой погрешности измерений ± 0,15"; автоколлиматор унифицированный АК-0,2У (Рег. № 5280-79), диапазон измерений от 0 до 10', пределы допускаемой погрешности измерений ± 1,5''.
Сведения о методах измерений
«Нивелиры оптические с компенсатором RGK N-24, RGK N-28, RGK N-30, RGK N-32. Руководство по эксплуатации».
Нормативные документы
ГОСТ 10528-90. «Нивелиры. Общие технические условия».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление геодезической и картографической деятельности.
