Твердомеры стационарные универсальные UH

Назначение

Твердомеры стационарные универсальные UH (далее - приборы) предназначены для измерения твердости металлов и сплавов по шкалам Виккерса, Роквелла, Супер-Роквелла, Бринелля в соответствии с ГОСТ Р ИСО 6507-1:2007, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ 9012-59.

Описание

Приборы представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия приборов основан:

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Приборы выпускаются в модификациях UH250, UH930, UH750, UH3000.

Максимальная величина прикладываемой нагрузки у модификации UH930 равна 2452 Н. Управление процессом измерения производится с помощью меню дисплея и клавиатуры. Измерения восстановленных отпечатков в методе Бринелля и Виккерса проводятся вручную с помощью электронного штангенциркуля.

Модификация UH250 отличается от модификации UH930 наличием в измерительном устройстве прибора камеры, а также, геометрическими размерами, массой. В модификации UH250 восстановленный отпечаток в методах Бринелля и Виккерса измеряется автоматически.

Модификации UH250, UH750, UH3000 различаются между собой величинами прикладываемых нагрузок, используемыми шкалами, геометрическими размерами, массой.

Максимальная величина прикладываемой нагрузки у модификации UH250 равна 2452 Н, для UH750 - 7357 Н, для UH3000 - 29421 Н.

Шкалы, используемые в модификациях, представлены в таблицах 1, 3, 5.

Программное обеспечение

На всех модификациях установлено программное обеспечение Wincontrol 2, разработанное фирмой «ITW Test & Measurement GmbH, Reicherter Wolpert - Wilson hardness group». Оно используется для управления системой. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений С по МИ 3286-2010.

Рис.1. Твердомер стационарный универсальный UH250. 1,2,3 - места пломбировки.

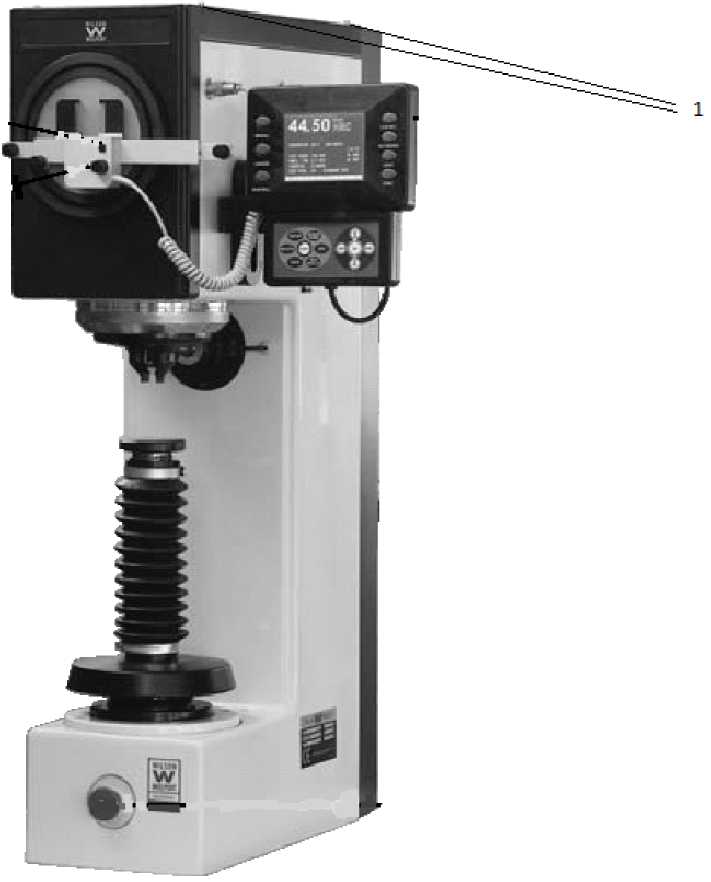

Рис.2. Твердомер стационарный универсальный UH930. 1 - места пломбировки.

Рис.3. Твердомеры стационарные универсальные UH750, UH3000. 1, 2, 3 - места пломбировки.

Технические характеристики

Шкалы Виккерса и соответствующие им нагрузки, поддерживаемые в модификациях UH250, UH930, UH750, UH3000 приведены, в Таблице 1.

Таблица 1.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Виккерса для приборов UH250, UH930, UH750, UH3000 приведены в таблице 2.

Таблица 2.

Шкалы Роквелла, Супер-Роквелла и соответствующие им нагрузки, поддерживаемые в модификациях UH250, UH930, UH750, UH3000, приведены в таблице 3.

Таблица 3.

Диапазоны измерений твердости по шкалам Роквелла, Супер-Роквелла и соответствующие им пределы допускаемой абсолютной погрешности измерения твёрдости для приборов UH250, UH930, UH750, UH3000 приведены в таблице 4.

Таблица 4

Шкалы Бринелля и соответствующие им нагрузки, поддерживаемые в модификациях UH250, UH930, UH750, UH3000, приведены в таблице 5.

_______Таблица 5_______________________________________________________________

Диапазоны измерений твердости по шкалам Бринелля, HBW для модификаций UH250, UH930, UH750, UH3000:

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Бринелля для приборов UH250, UH930, UH750, UH3000 указаны в таблице 6.

Таблица 6

Потребляемая мощность, масса, габаритные размеры модификаций указаны в Таблице 7.

Таблица 7

Рабочие условия применения:

температура воздуха , оС                             от 18 до 28

относительная влажность воздуха, %                 от 30 до 70

Знак утверждения типа

наносится на корпуса твердомеров стационарных универсальных UH250, UH930, UH750, UH3000 в виде наклеиваемой плёнки и на титульный лист руководств по эксплуатации иН250-01РЭ, ПН930-01РЭ, ЦН75О-О1РЭ типографским или иным способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.398-80 ”Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Основное поверочное оборудование: эталонные меры твёрдости второго разряда МТВ-МЕТ и МТВ (пределы допускаемой погрешности по ГОСТ 9031-75);

эталонные меры твёрдости второго разряда МТР, МТСР, МТР-МЕТ, МТСР-МЕТ (пределы допускаемой погрешности по ГОСТ 9031-75);

эталонные меры твёрдости второго разряда МТБ и МТБ-МЕТ (пределы допускаемой погрешности по ГОСТ 9031-75).

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

1. ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2. ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения.

3. ГОСТ 9012-59 Металлы. Методы испытаний. Измерение твёрдости по Бринеллю.

4. ГОСТ 9013-59 Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы А, В, С.

5. ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу).

6. ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

7. ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

8. ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер Роквелла.

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
