Меры твердости эталонные Роквелла и Супер-Роквелла МТР-МЕТ, МТСР-МЕТ
| Номер в ГРСИ РФ: | 46991-16 |
|---|---|
| Производитель / заявитель: | ООО "Центр физико-механических измерений "МЕТ", г.Москва |
Меры твёрдости эталонные Роквелла и Супер-Роквелла МТР-МЕТ, МТСР-МЕТ (далее -меры) предназначены для воспроизведения шкал твердости Роквелла и Супер-Роквелла.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46991-16 |
| Действует | по 14.11.2026 |
| Наименование | Меры твердости эталонные |
| Модель | Роквелла и Супер-Роквелла МТР-МЕТ, МТСР-МЕТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 74e8b981-e338-9484-c983-7ac5765371a2 |
Производитель / Заявитель
ООО "Центр "МЕТ", РОССИЯ, г.Москва
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.335-2004 Государственная система обеспечения единства измерений. Меры твердости эталонные. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
63140
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 62480 (99%) |
| Неуспешных поверок (СИ непригодно) | 660 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46991-16: Описание типа
2016-46991-16.pdf
|
Скачать | 74.3 КБ | |
|
46991-16: Методика поверки
2021-mp46991-16.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Меры твёрдости эталонные Роквелла и Супер-Роквелла МТР-МЕТ, МТСР-МЕТ (далее -меры) предназначены для воспроизведения шкал твердости Роквелла и Супер-Роквелла.
Описание
Меры применяются при поверке приборов для измерения твёрдости металлов по методу Роквелла (ГОСТ 9013-59) и Супер-Роквелла (ГОСТ 22975-78).
Меры изготавливаются в виде плиток прямоугольной или круглой формы с одной рабочей поверхностью из углеродистой или легированной стали, алюминия, меди, латуни.
Меры изготавливаются в модификациях МТР-МЕТ, МТСР-МЕТ. Меры МТР-МЕТ предназначены для воспроизведения твёрдости металлов по шкалам Роквелла. Меры МТСР-МЕТ предназначены для воспроизведения твёрдости металлов по шкалам Супер-Роквелла.

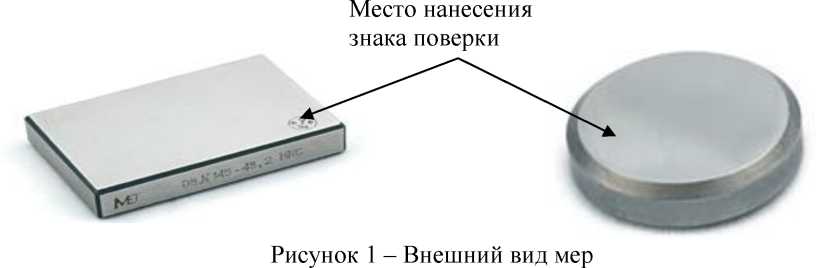

Внешний вид мер приведён на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Внешний вид мер
Программное обеспечение отсутствует.
Технические характеристики
Значения чисел твёрдости мер и размах этих значений приведены в таблице 1.
Таблица 1 - Метрологические характеристики мер
|
Шкалы твердости |
Нагрузка, H |
Значение твёрдости меры, HR |
Размах значений чисел твёрдости, HR, не более | |
|
1 разряд |
2 разряд | |||
|
Шкала Роквелла | ||||
|
hra |
588,4 |
От 20 до 86 |
0,4 |
0,6 |
|
hrb, hrbw |
980,7 |
От 20 до 100 |
0,5 |
1,2 |
|
hrc |
1471 |
25+5 |
0,5 |
1,1 |
|
45+10 |
0,4 |
0,8 | ||
|
65+5 |
0,3 |
0,5 | ||
|
Шкалы твердости |
Нагрузка, H |
Значение твёрдости меры, Hr |
Размах значений чисел твёрдости, HR, не более | |
|
1 разряд |
2 разряд | |||
|
Шкала Супер-Роквелла | ||||
|
HR15N |
147,1 |
От 70 до 94 |
0,4 |
0,6 |
|
HR30N |
294,2 |
От 76 до 86 |
0,4 |
0,6 |
|
От 40 до 76 |
0,6 |
1,1 | ||
|
HR45N |
441,3 |
От 20 до 77 |
0,6 |
1,1 |
|
HR15T |
147,1 |
От 83 до 93 |
0,7 |
1,2 |
|
От 67 до 83 |
1,2 |
1,8 | ||
|
HR3OT |
294,2 |
От 70 до 82 |
0,7 |
1,2 |
|
От 29 до 70 |
1,2 |
1,8 | ||
|
HR45T |
441,3 |
От 50 до 72 |
0,7 |
1,2 |
|
От 10 до 50 |
1,2 |
1,8 | ||
Технические характеристики мер приведены в таблице 2.
Таблица 2 - Технические характеристики мер
|
Наименование характеристики |
Значение характеристики |
|
Шероховатость R^ мкм, не более: | |
|
- рабочих поверхностей мер МТР-МЕТ |
0,32 |
|
- рабочих поверхностей мер МТСР-МЕТ |
0,16 |
|
- опорных поверхностей |
0,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность окружающего воздуха, не более, % |
80 |
|
Габаритные размеры мер прямоугольной формы, мм: | |
|
- длина |
60+1 |
|
- ширина |
40+1 |
|
- высота, не менее |
6 |
|
Габаритные размеры мер круглой формы, мм: | |
|
- диаметр, мм |
65+1 |
|
- высота, мм, не менее |
6 |
|
Масса, кг, не более |
0,3 |
Знак утверждения типа
наносится на титульный лист паспорта МТР-МЕТ-01ПС типографским способом.
Комплектность
Комплектность мер приведена в таблице 3.
Таблица 3 - Комплектность мер
|
Наименование |
Количество, шт. |
Примечание |
|
Меры твёрдости МТР-МЕТ или МТСР-МЕТ |
1 |
модификация в соответствии с заказом |
|
Упаковочная коробка |
1 | |
|
Паспорт МТР-МЕТ-01ПС |
1 |
Поверка
осуществляется по ГОСТ 8.335-2004 «Меры твёрдости эталонные. Методика поверки».
Основные средства поверки:
- эталонные меры твёрдости по шкалам Роквелла и Супер-Роквелла с метрологическими характеристиками 1 разряда по ГОСТ 9031-75;
- Государственный первичный специальный эталон единиц твёрдости по шкалам Роквелла и Супер-Роквелла (ГЭТ 30-94).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на рабочую поверхность меры в виде оттиска поверительного клейма и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
1 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы A, B, C»
2 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
Нормативные документы
1 ГОСТ 9013-59 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу. Шкалы A, B, C»
2 ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»
3 ГОСТ 9031-75 «Меры твёрдости образцовые. Технические условия»
4 ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла»
5 ГОСТ 8.335-2004 «Меры твёрдости эталонные. Методика поверки»
6 ТУ 4273-001-18606393-2016 «Меры твёрдости эталонные Роквелла МТР-МЕТ и Супер-Роквелла МТСР-МЕТ. Технические условия»
