Установки поверочные УБПС-20/2
| Номер в ГРСИ РФ: | 47026-11 |
|---|---|
| Производитель / заявитель: | ООО "Инженерное Бюро Воронежского Акционерного Самолетостроительного Общества" (ВАСО), г.Воронеж |
Для воспроизведения и измерения нагрузки в единицах массы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47026-11 | ||||||||||||
| Наименование | Установки поверочные | ||||||||||||
| Модель | УБПС-20/2 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ab94e8e6-41bb-eaa3-54ab-fa39fdb8edd7 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2011 | ||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4273-022-54688470-2010 |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42922 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2870 от 16.06.11 п.13 |
Производитель / Заявитель
ОАО "Инженерное Бюро ВАСО", РОССИЯ, г.Воронеж
Россия
394014, ул.Менделеева, д.3-Б
Поверка
| Методика поверки / информация о поверке | МП-2301-216-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47026-11: Описание типа
2011-47026-11.pdf
|
Скачать | 147.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные УБПС-20/2 (далее - установки) предназначены для воспроизведения и измерения нагрузки в единицах массы.
Описание
Принцип действия установки основан на сравнении выходных сигналов эталонного весоизмерительного цифрового тензорезисторного датчика (далее - эталонного датчика) и поверяемого средства измерений (СИ) при одновременном их нагружении одной и той же нагрузкой.

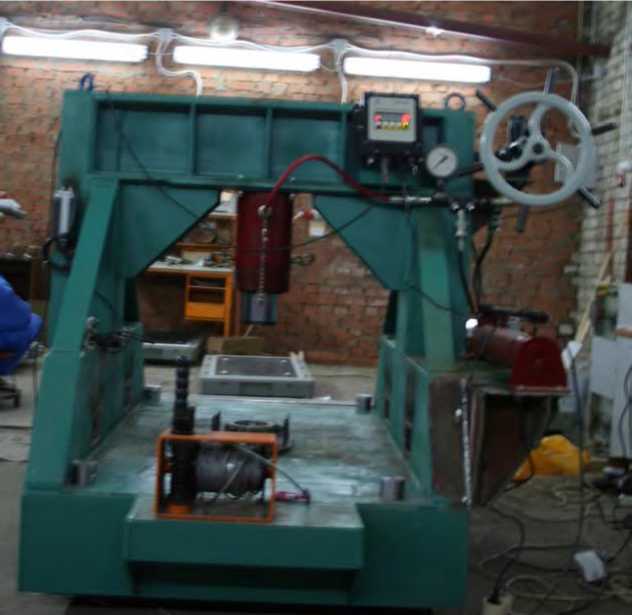

Конструктивно установка состоит из силовой части, весового контроллера и двух эталонных датчиков.
Силовая часть установки включает в себя каркас (силовую раму). На верхней части силовой рамы размещен домкрат гидравлический.
Поверяемое СИ помещается в силовую раму. Сверху по центру на поверяемое СИ устанавливается плита прижимная, на которую помещается эталонный датчик.
Схема силовой цепи скомпонована так, что гидравлический домкрат, эталонный датчик и поверяемое СИ посредством каркаса соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, создаваемой гидравлическим насосом с ручным приводом.
Весовой контроллер предназначен для получения цифровой информации об измеряемом усилии от конвертора эталонного датчика и отображения величины усилия на экране табло индикации в единицах массы.

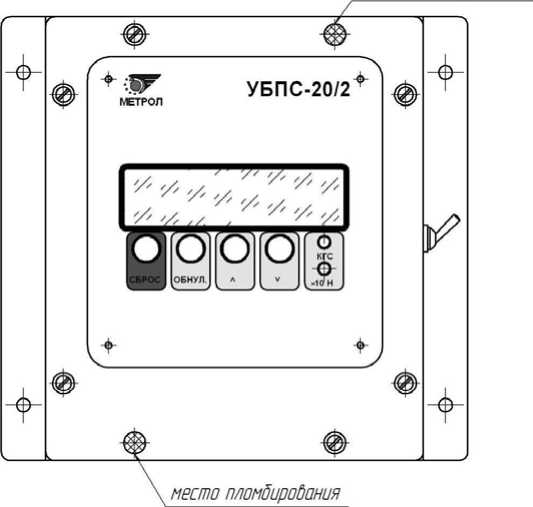

Bud спереди
место пломбирования
Рисунок 2- Схема пломбировки от несанкционированного доступа
Технические характеристики
Диапазон воспроизведения и измерения нагрузки, т............................от 1 до 20
Пределы допускаемой абсолютной погрешности воспроизведения и измерения нагрузки, кг, не более:
- в диапазоне от 1 до 10 т включительно
- в диапазоне от 10 до 20 т включительно
Габаритные размеры установки (длина, ширина, высота), мм, не более....................................................................................... 1200, 1100, 1310
Масса установки, кг, не более
Электрическое питание от сети переменного тока:
- напряжение, В.....................................................................от 187 до 242
- частота, Гц............................................................................от 49 до 51
Потребляемая мощность, Вт, не более
Условия эксплуатации:
- диапазон рабочих температур, °С.......................................... от + 10 до + 35
- относительная влажность, % ......................................................................от 30 до 80
Вероятность безотказной работы за 2000 часов
Средний срок службы, лет
Знак утверждения типа
Знак утверждения типа наносится на силовую раму установки в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1. Установка поверочная УБПС-20/2 - 1 шт.
2. Руководство по эксплуатации УБПС.22.00.000 РЭ - 1 экз.
3. Паспорт - 1 экз.
4. Методика поверки МП 2301-216-2011 - 1 экз.
Поверка
осуществляется по методике МП 2301-216-2011 «Установки поверочные УБПС-20/2. Методика поверки».
Основные средства поверки: эталонные установки ЭУ-10 и ЭУ-100, входящие в состав ГЭТ 32-72.
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Установки поверочные УБПС-20/2. Руководство по эксплуатации УБПС.22.00.000 РЭ»
Нормативные документы
1. ГОСТ 8.021-2005 ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы.
2. ТУ 4273-022-54688470-2010 Установки поверочные УБПС-20/2. Технические условия.
Рекомендации к применению
применяются для поверки систем многоплатформенных подкладных весоизмерительных МПВС.
