Анализаторы жидкости HI96xxx
| Номер в ГРСИ РФ: | 47033-11 |
|---|---|
| Производитель / заявитель: | Фирма "Hanna Instruments", Германия |
Для измерения массовой концентрации неорганических компонентов в пробах питьевой и природной воды.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47033-11 |
| Действует | по 28.04.2021 |
| Наименование | Анализаторы жидкости |
| Модель | HI96xxx |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 033664d3-7c49-4085-6731-9e77114f60b9 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Румыния |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 16.06.2016 |
| Номер сертификата | 42936 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2871 от 16.06.11 п.08 |
Производитель / Заявитель
Фирма "HANNA Instruments", РУМЫНИЯ
Румыния
Str. Heltai Gaspar, 9A, 400427 Cluj-Napoca Jud. Cluj, тел. +40-264-599459, факс +40-264-598740, E-mail: info@hannainst.ro
Поверка
| Методика поверки / информация о поверке | МП-203-0105-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2538
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2472 (97%) |
| Неуспешных поверок (СИ непригодно) | 66 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47033-11: Описание типа
2019-47033-11.pdf
|
Скачать | 107.8 КБ | |
|
47033-11: Методика поверки
2019-mp47033-11.pdf
|
Скачать | 2.7 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы жидкости серии Н196ххх, модели HI96700 - HI96702, HI96706 - HI96708, HI96710 - HI96713, HI96715, HI96717, HI96720, HI96721, HI96723 - HI96726, HI96728 - HI96731, HI96733 - HI96735, HI96737, HI96739 - HI96753, HI96761, HI96762, HI96769, HI96771, HI96828 предназначены для измерений массовой концентрации неорганических компонентов в пробах питьевой и природной воды.
Описание
По принципу действия анализаторы представляют собой простейшие фотометрические анализаторы, позволяющие с применением колориметрических методик определить содержание в воде следующих компонентов: свободного и общего хлора, аммония, меди, нитритов, нитратов, фосфатов и фосфора, фторидов, цианидов, циануровой кислоты, алюминия, железа, марганца, серебра, никеля, хрома, цинка а также такие, физико-химические показатели воды, как общая жесткость и pH. Реактивы, необходимые для реализации методик, прилагаются к приборам.
В качестве источников излучения используется светодиоды или вольфрамовая лампа с излучением, оптимизированным на область спектра, соответствующую конкретной колориметрической реакции, а в качестве приемников - кремниевые фотодиоды.
Анализаторы имеют жидкокристаллический дисплей, встроенный микропроцессор и функциональные клавиши, обеспечивающие их работу. Каждая из перечисленных моделей анализатора позволяет определить от одного до четырех компонентов (показателей).

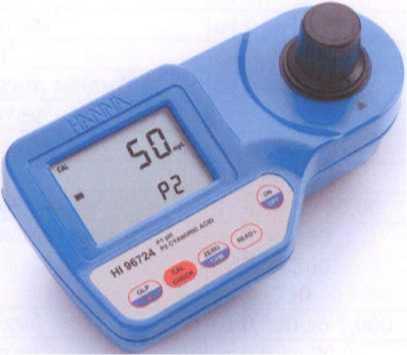

Внешний вид анализаторов приведен на рисунке 1.
Рисунок 1 - Общий вид анализатора жидкости серии Н196ххх
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением с наименованием версии, соответствующим наименованию модификации. Основные функции программного обеспечения: обработка сигналов от приемника и пересчет их в единицы концентрации; хранение данных градуировки и результатов измерений, вывод данных на дисплей.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Н1967хх |
- |
Н1967хх |
- |
- |
Программное обеспечение анализаторов заложено в микросхемах серий 58 и записывается в микроконтроллер в процессе производства и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено.
Уровень защиты от непреднамеренных и преднамеренных изменений согласно Р
50.2.077-2014-«высокий». Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики анализаторов
|
Модель |
Определяемый компонент (показатель), единица величины |
Диапазон измерений массовой концентрации |
Пределы допускаемой абсолютной погрешности |
|
HI96700 |
Аммоний, мг/дм3 |
от 0,00 до 3,00 |
±(0,04+0,04Сизм) |
|
HI96702 |
Медь, мг/дм3 |
от 0,00 до 5,00 |
±(0,02+0,04Сизм) |
|
HI96706 |
Фосфор, мг/дм3 |
от 0,0 до 15,0 |
±(0,03±0,04Сизм) |
|
HI96707 |
Нитритный азот, мг/дм |
от 0,000 до 0,600 |
±(0,020 +0,04Сизм) |
|
HI96708 |
Нитриты, мг/дм |
от 0 до 150 |
±(4 ±0,04Сизм) |
|
HI96712 |
Алюминий, мг/дм |
от 0,00 до 1,00 |
±(0,02±0,04Сизм) |
|
HI96713 |
Фосфаты, мг/дм3 |
от 0,00 до 2,50 |
±(0,04+0,04Сизм) |
|
HI96715 |
Азот аммонийный, мг/дм |
от 0,00 до 9,99 |
±(0,12+0,03Сизм) |
|
HI96717 |
Фосфаты, мг/дм3 |
от 0,0 до 30,0 |
±(1,0+0,04Сизм) |
|
HI96720 |
Жесткость в пересчете на карбонат кальция, мг/дм3 |
от 0,00 до 2,70 |
±(0,11+0,05Сизм) |
|
HI96721 |
Железо, мг/дм3 |
от 0,00 до 5,00 |
±(0,4±0,02Сизм) |
|
HI96723 |
Хром (+6), мкг/дм3 |
от 0 до1000 |
±(5±0,04Сизм) |
|
HI96726 |
Никель, г/дм |
до 0,00 от 7,00 |
±(0,07±0,04Сизм) |
|
HI96728 |
Нитратный азот, мг/дм3 |
от 0,0 до 30,0 |
±(0,5±0,1Сизм) |
|
HI96729 |
Фториды, мг/дм |
от 0,00 до 2,00 |
±(0,03±0,03Сизм) |
|
HI96730 |
Молибден, мг/дм |
от 0,0 до 40,0 |
±(0,3±0,05Сизм) |
|
HI96731 |
Цинк, мг/дм3 |
от 0,00 до 3,00 |
±(0,03±0,03Сизм) |
|
HI96733 |
Аммоний азот, мг/дм3 |
от 0,00 до 50,00 |
±(0,05±0,05Сизм) |
|
HI96735 |
Общая жесткость, мг/дм3 в пересчете на карбонат кальция |
от 0 до 250 от 0 до 500 от 500до 750 |
±(5±0,04Сизм) ±(7±0,03Сизм) ±(10±0,02Сизм) |
|
HI96737 |
Серебро, мг/дм3 |
от 0,000 до 1,000 |
±(0,005±0,1Сизм) |
|
HI96739 |
Фториды, мг/дм |
от 0,0 до 20,0 |
±(0,5±0,03Сизм) |
|
HI96740 |
Никель, мг/дм |
до 0,000 от 1,000 |
±(0,01±0,07Сизм) |
|
Модель |
Определяемый компонент (показатель), единица величины |
Диапазон измерений массовой концентрации |
Пределы допускаемой абсолютной погрешности |
|
HI96741 |
Общая жесткость, мг/дм3 Железо, мг/дм3 |
от 0,00 до 4,70 от 0,00 до 1,60 |
±(0,11±0,05Сизм) ±(0,01+0,08Сизм) |
|
HI96742 |
Железо, мг/дм3 Марганец, мкг/дм3 |
от 0,00 до 1,60 от 1 до 300 |
±(0,01±0,08Сизм) ±(2±0,03Сизм) |
|
HI96743 |
Железо, мг/дм PH |
от 0,00 до 1,60 от 6,5 до 8,5 |
±(0,01±0,08Сизм) ±0,1 |
|
HI96744 |
Общая жесткость, мг/дм3 Железо, мг/дм3 PH |
от 0,00 до 4,70 от 0,00 до 1,60 от 6,5 до 8,5 |
±(0,11+0,05Сизм) ±(0,01+0,08Сизм) ±0,1 |
|
HI96746 |
Железо, мг/дм3 |
от 0,00 до 1,60 |
±(0,01±0,08Сизм) |
|
HI96747 |
Медь, мг/дм3 |
от 0,000 до 1,500 |
±(0,01±0,05Сизм) |
|
HI96748 |
Марганец, мкг/дмЗ |
от 0 до 300 |
±(10±0,03Сизм) |
|
HI96749 |
Хром (+6), мкг/дмЗ |
от 0 до 300 |
±(1±0,04Сизм) |
|
HI96750 |
Калий, мг/дм3 |
от 0,0 до 10,0 от 10 до 100 |
±(1,5±0,07Сизм) ±(15±0,07Сизм) |
|
HI96751 |
Сульфат ионы, мг/дм3 |
от 0 до 150 |
±(1±0,05Сизм) |
|
HI96752 |
Кальций, мг/дм3 Магний, мг/дм3 |
от 0 до 400 от 0 до 150 |
±(10±0,05Сизм) ±(3±0,03Сизм) |
|
HI96753 |
Хлориды, мг/дм3 |
0,0-20,0 |
±(0,5±0,06Сизм) |
|
HI96769 |
АПАВ в пересчете на C18HзoOзS(додецилбензол-сульфоновая кислота), мг/дм3 |
от 0,00 до 3,50 |
±(0,04±0,03Сизм) |
|
HI96828 |
Нитраты, мг/дм3 |
от 0 до 100 |
±(5±0,05Сизм) |
|
HI9670 1 |
Свободный хлор, мг/дм3 |
от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25% (св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96710 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 PH |
от 0,00 до 5,00 от 0,00 до 5,00 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн ± 5 % (>1,00) отн. ±0,1 абс. |
|
HI96711 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 5,00 от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96724 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 5,00 от 0,00 до 5,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
HI96725 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 Циануровая кислота, мг/дм3 PH |
от 0,00 до 5,00 от 0,00 до 5,00 от 0 до 80 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. ±(1±0,15Сизм) абс. ±0,1 абс. |
|
HI96734 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 |
от 0,00 до 10,00 от 0,00 до 10,00 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
Модель |
Определяемый компонент (показатель), единица величины |
Диапазон измерений массовой концентрации |
Пределы допускаемой абсолютной погрешности |
|
HI96745 |
Свободный хлор, мг/дм3 Общий хлор, мг/дм3 Общая жесткость, мг/дм3 Железо, мг/дм3 PH |
от 0,00 до 5,00 от 0,00 до5,00 от 0,00 до 4,70 от 0,00 до 1,60 от 6,5 до 8,5 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. ±(0,11±0,05Сизм) абс. ±(0,01±0,08Сизм) абс. ±0,1 абс. |
|
HI96761 |
Общий хлор, мг/дм3 |
от 0,000 до 0,500 |
± 45 % (0,300) отн. ± 25 % (св.0,300 до 0,500) отн. |
|
HI96762 |
Свободный хлор, мг/дм3 |
от 0,000 до 0,500 |
± 45 % (0,300) отн. ± 25 % (св.0,300 до 0,500) отн. |
|
HI96771 |
Свободный хлор, мг/дм3 |
от 0,00 до 5,00 от 0 до 500 |
± 45 % (0,30) отн. ±25%(св.0,30 до 1,00)отн. ± 5 % (>1,00) отн. |
|
Примечания: 1) Сизм- результат измерений; 2) Диапазоны измерений массовой концентрации компонентов при решении конкретных измерительных задач устанавливаются с учетом требований к нормам точности в нормативных документах, например, ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств» | |||
Таблица 3 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
батарея 9 В |
|
Габаритные размеры (длина, ширина, высота), мм |
192x102x67 |
|
Масса, г |
290 |
|
Средний срок службы, лет |
5 |
|
Условия эксплуатации анализаторов: | |
|
Температура окружающей среды, °С |
от 0 до 50 |
|
Относительная влажность воздуха, % |
до 95 (без конденсации) |
Знак утверждения типа
наносится на титульные листы руководств по эксплуатации для каждой модели методом компьютерной печати и на лицевую панель анализатора в виде наклейки.
Комплектность
Таблица 4 -Комплектность анализаторов__________________________________________________
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
Hi96ххх |
1 |
|
Источник питания - батарея 9 В |
_ |
1 |
|
Измерительные кюветы |
HI 731331 |
4 шт. (1 уп.) |
|
Крышки измерительных кювет |
HI731335 |
4 шт. (1 уп.) |
|
Методика поверки |
МП 203-0105-2019 |
1 |
|
Примечание: по дополнительному заказу поставляется комплект реактивов для анализа; ткань для протирки кювет HI731318. | ||
Поверка
осуществляется по документу МП-203-0105-2019 «ГСИ. Анализаторы жидкости серии Н196ххх.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26 марта 2019 г.
Основные средства поверки: стандартные образцы утвержденных типов состава растворов катионов ианионов - ГСО 7786-2000, ГСО 7283-96, ГСО 7757-2000, ГСО 7761-2000, ГСО 7765-2000, ГСО 7767-2000, ГСО 7768-2000, ГСО 7769-2000, ГСО 7771-2000, ГСО 7772-2000, ГСО 7782-2000, ГСО 7786-2000, ГСО 7787-2000, ГСО 7788-2000, ГСО 7790-2000, ГСО 7792-2000, ГСО 7834-2000, ГСО 7861-2000, ГСО 7863-2000, ГСО 7873-2000, ГСО 8206-2002, ГСО 8210-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы «HANNA Instruments»
