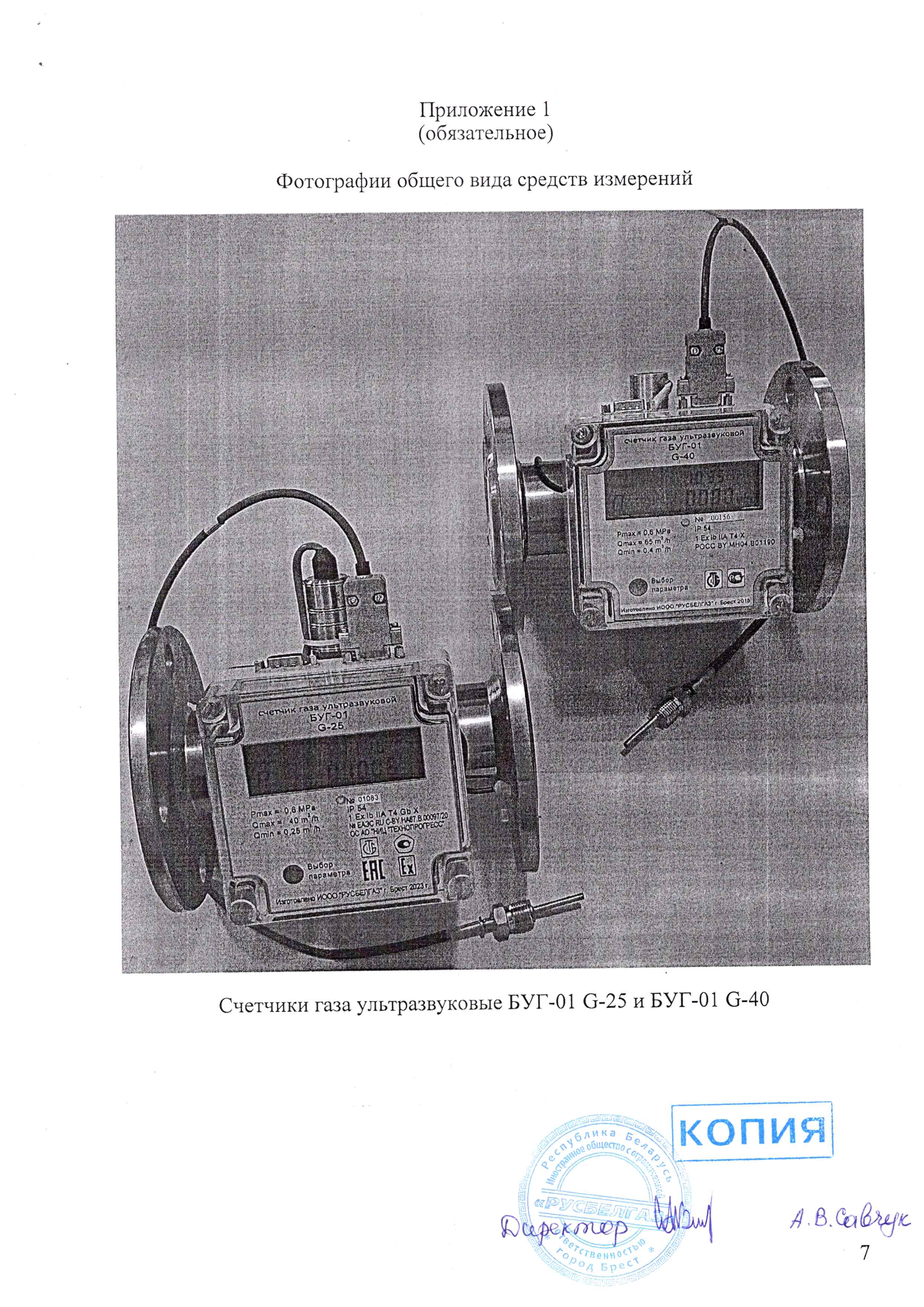

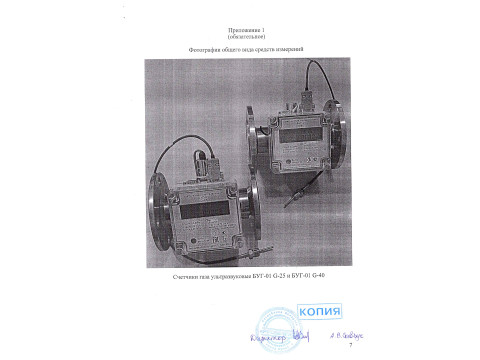

Счетчики газа ультразвуковые БУГ-01

Назначение

Счетчики газа ультразвуковые БУГ-01 (далее - счетчики) предназначены для измерения и коммерческого учета израсходованного количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях, с приведением измеренного объема газа к стандартным условиям по температуре и давлению и возможностью передачи информации в централизованную систему учета.

Область применения: общественные, коммунально-бытовые здания, промышленные предприятия, потребляющие газ, а также автоматизированные системы учета, контроля и регулирования газа.

Описание

Счетчики измеряют температуру, абсолютное давление и скорость потока газа. По измеренным параметрам в счетчиках вычисляются расход и объем газа, а также расход и объем газа, приведенный к стандартным условиям по температуре и давлению.

счетчиках реализован метод поочередного излучения пьезоэлектрическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в мерном участке счетчика по и против потока газа. Полученная разность и сумма времени распространения ультразвука используются для вычисления прошедшего через мерный участок объема газа, в рабочих условиях (в соответствии с ГОСТ 8.61 1-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода»). Расчет коэффициента сжимаемости ведется согласно ГОСТ 30319.2-2015. Для вычисления объема газа, приведенного к стандартным условиям по температуре и давлению (V2), используются данные, поступающие с датчиков температуры и давления, и данные о параметрах газа. Обработанная и накопленная информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчика и может передаваться в централизованную систему учета через стандартный последовательный интерфейс RS-232 и, при необходимости, через интерфейс RS-485.

Измерение температуры проводится посредством датчика температуры, основным элементом конструкции которого является термопреобразователь сопротивления с классом допуска не ниже В и НСХ Pt500 по ГОСТ 6651-2009.

Датчик вкручивается в гильзу, вваренную в присоеди: фланцу счетчика трубопровод, и состыковываете вычислителя (рисунок 1).

выходному

ОПИЯ блока

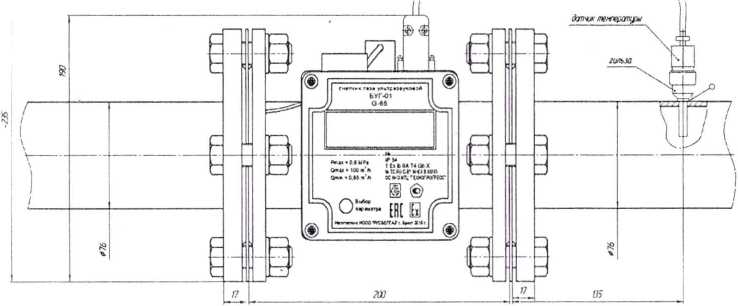

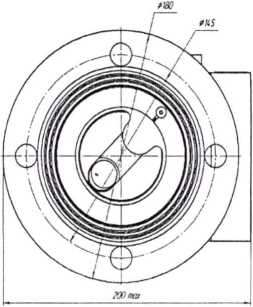

Рисунок 1

Давление измеряется с помощью датчика давления типа 19C100PA7L фирмы Honeywell или типа МИДА-ПА-51 предприятия ООО «МИДАУС» ПГ «МИДА», а также может вводиться в вычислитель программно.

Конструкция счетчика состоит из герметичного блока преобразователя расхода, выполненного в виде отрезка трубы с фланцевыми наконечниками, и электронного блока вычислителя, помещенного в отдельный корпус, установленный между фланцами блока преобразователя расхода.

Внутри корпуса блока преобразователя расхода расположен измерительный канал, на концах которого установлены в специальных обоймах пьезоэлектрические преобразователи, осуществляющие излучение-прием импульсных сигналов. На боковой поверхности корпуса вварена бобышка с установленным датчиком давления.

На корпусе блока вычислителя установлены внешние разъемы для подключения датчика температуры и кабеля интерфейса RS-232/RS-485.

Счетчики имеют энергонезависимую память и память для хранения архивной информации.

Счетчики имеют степень взрывозащиты, маркировка по ГОСТ 31610.11-2014 и ГОСТ 31610.0-2014: 1Ех ib 1IAT4 Gb X.

Счетчики газа выпускают следующих типоразмеров: БУГ-01 G-25; БУГ-01 G-40; БУГ-01 G-65; БУГ-01 G-100.

Счетчики имеют встроенное и прикладное программное обеспечение (далее -ПО). Встроенное ПО является метрологически значимым и используется для выполнения измерений, обработки, хранения и передачи данных, имеет аппаратные и программные средства защиты от несанкционированного изменения. Номер версии встроенного ПО отображается на мониторе компьютера в прикладном ПО. Прикладное ПО используется для считывания, настройки параметров и получения данных со счетчиков при их подключении по интерфейсам RS-232/RS-485, имеет программные средства защиты.

Обязательные метрологические требования представлены

В, копия

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям, представлены в таблицах 2 и 3.

Таблица 2

Продолжение таблицы 2

Таблица 3

Комплектность

Таблица 4

Место нанесения знака утверждения типа средств измерений:

Знак утверждения типа наносится на этикетку счетчиков газа и на эксплуатационную документацию типографским способом.               КОПИЯ

Поверка осуществляется по МРБ МП.2092-2013 «Счетчики газа ультразвуковые

■О

БУГ-01. Методика поверки» в редакции с изменением № 1.

Сведения о методиках (методах) измерений (при наличии): ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

Технические нормативные правовые акты и технические документы, устанавливающие требования к типу средств измерений:

ТУ BY 809000382.003-2010 «Счетчики газа ультразвуковые БУГ-01 ..Технические условия»;

ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»;

ГОСТ 8.611-2013 «Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».

методику поверки:

МРБ МП. 2092-2013 «Счетчики газа ультразвуковые БУГ-01. Методика поверки» в редакции с изменением № 1.

Перечень средств поверки:

установка для поверки счетчиков газа УПСГ-1250 с относительной погрешностью ±0,28 %;

манометр абсолютного давления эталонный с приведенной погрешностью ±0,1 %;

термометр электронный с абсолютной погрешностью ±0,05 °C.

Примечание - Допускается применение других средств поверки, обеспечивающих определение необходимых характеристик поверяемых счетчиков газа с требуемой точностью.

Идентификация программного обеспечения: номер версии встроенного ПО -не ниже 7.9. Разработчиком ПО является ИООО «РУСБЕЛГАЗ», Республика Беларусь.

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя:

Счетчики газа ультразвуковые БУГ-01 соответствуют требованиям ТУ BY 809000382.003-2010 «Счетчики газа ультразвуковые БУГ-01. Технические условия» в редакции изменения № 2, ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (сертификат соответствия № ЕАЭС RU C-BY.HA67.B.00097/20, действителен по 19.07.2025).
