Акселерометры AS и ASA
| Номер в ГРСИ РФ: | 47051-11 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | Фирма "Bruel & Kjaer", Дания |
Для измерения виброускорения различных машин и агрегатов, в частности, агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47051-11 |
| Действует | по 27.06.2016 |
| Наименование | Акселерометры |
| Модель | AS и ASA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 82be4d73-032b-e947-078f-9a7e4b080cc3 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.03 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 27.06.2016 |
| Номер сертификата | 42968 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3042 от 27.06.11 п.01 |
Производитель / Заявитель
Фирма "Bruel & Kjaer Vibro GmbH", ГЕРМАНИЯ
Германия
Leydheckerstrasse 10 D-64293 Darmstadt, Germany Skodsborgvey 307B, 2850 Naerum, Дания
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.669-09 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 278 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47051-11: Описание типа
2011-47051-11.pdf
|
Скачать | 120.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Акселерометры серий AS и ASA (далее акселерометры) предназначены для измерения виброускорения различных машин и агрегатов, в частности, агрегатов роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели).
Описание
Акселерометры моделей AS020, AS022, AS030, AS062, AS062/T1, AS063, AS065, AS068, AS069, AS070/001, AS070/W3/001, AS070/002, AS073, AS079, AS080/01, ASA063, ASA068 и ASA069 являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Акселерометры имеют встроенный усилитель заряда.
Акселерометры различаются диапазонами измерения, диапазонами частот, конструкцией, источниками питания (напряжение или ток/напряжение) и диапазонами рабочих температур.
Акселерометры моделей AS020, AS022, AS030, AS062, AS062/T1, AS063, AS065, AS068, AS069, ASA063, ASA068 и ASA069 имеют три диапазона измерения, соответствующие определенным значениям напряжения питания. Модель ASO62/T1 имеет функцию измерения температуры.
Напряжение питания акселерометров моделей AS020, AS022, AS030 осуществляется от встроенного источника минус 24 В (от минус 18 до минус 30 включительно) или плюс 24 В (от плюс 18 до плюс 30 включительно). Для остальных моделей акселерометров питание осуществляется по напряжению, аналогично моделям, указанным выше, и по току - 4 мА (от 2 до 10 мА включительно).
Резонансные частоты всех моделей акселерометров (за исключением модели AS070/W3/001) превышают 20 кГц, резонансная частота модели AS070/W3/001 не менее 15кГц.
Внешний вид акселерометров AS020, AS022, AS030, AS062, AS062/T1 приведен на рисунке 1.
AS020
AS022
AS030
AS062
AS062/T1
Рисунок 1
Лист № 2
Всего листов 6

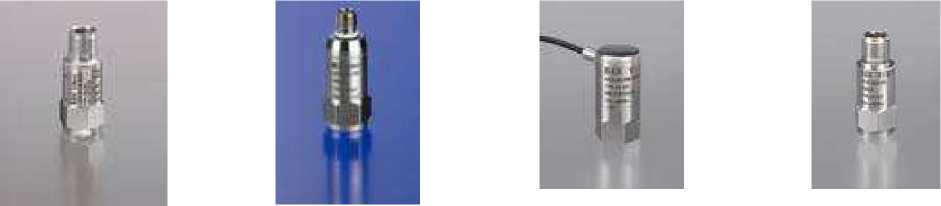

Внешний вид акселерометров AS063, AS065, AS068, AS069 приведен на рисунке 2.
AS063 AS065 AS068 AS069
Рисунок 2

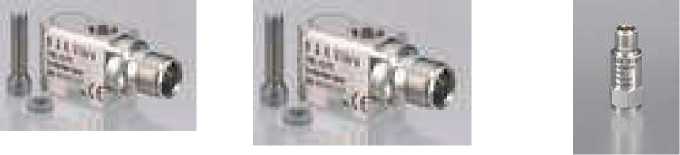

Внешний вид акселерометров AS070/001, AS070/W3/001, AS070/002, AS073, AS079, AS080/01 приведен на рисунке 3.
AS073 AS079 AS080/01
AS070/001
AS070/002
AS070/W3/001
Рисунок 3

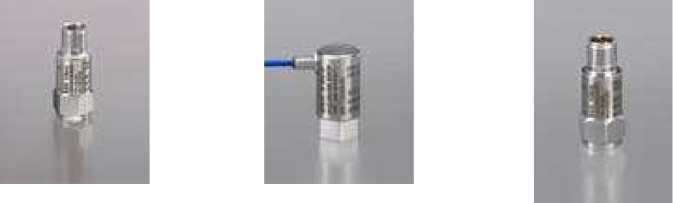

Внешний вид акселерометров ASA063, ASA068 и ASA069 приведен на рисунке 4.
ASA063 ASA068 ASA069
Рисунок 4
Технические характеристики
|
Наименование характеристики |
Модели | |||
|
AS020 |
AS022 |
AS030 |
AS062 AS062/n | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс-2 |
10,2 |
10,2 |
10,2 |
10,2 |
|
Диапазоны измерений виброускорения, м/с2 |
± 800 ± 400 ± 200 |
± 800 ± 400 ± 200 |
± 800 ± 400 ± 200 |
± 800 ± 400 ± 200 |
|
Диапазон рабочих частот, Г ц |
От 1,5 до 15000 включ. |
От 1,5 до 15000 включ. |
От 1 до 15000 включ. |
От 1,5 до 13000 включ. |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
± 5 |
± 5 |
± 5 |
± 5 |
|
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) не более ±5 % (±0,5 дБ), Гц |
От 4 до 10 000 включ. |
От 4 до 10 000 включ. |
От 3 до 10 000 включ. |
От 4 до 10 000 включ. |
|
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80 Гц) во всем диапазоне частот, дБ, не более |
± 3 |
± 3 |
± 3 |
± 3 |
|
Нелинейность амплитудной характеристики, %, не более |
± 7 |
± 7 |
± 7 |
± 7 |
|
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 |
|
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
7 |
7 |
7 |
От 8 до 10 включ. |
|
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
± 5 |
± 5 |
± 5 |
± 5 |
|
Условия эксплуатации: диапазон температур, °С |
От минус 50 до +125 включ. |
От минус 50 до +125 включ. |
От минус 50 до +125 включ. |
От минус 50 до +125 включ. |
|
Масса, г |
70 |
70 |
60 |
130 |
|
Г абаритные размеры, мм, не более |
022х54 |
022х40 |
022х38 |
0 25,2 х 48 |
|
Наименование характеристики |
Модели | |||
|
AS063 |
AS065 |
AS068 |
AS069 | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс-2 |
10,2 |
10,2 |
1,02 |
1,02 |
|
Диапазоны измерений виброускорения, м/с2 |
± 800 ± 400 ± 200 |
± 800 ± 400 ± 200 |
± 5000 ± 4000 ± 2000 |
± 5000 ± 4000 ± 2000 |
|
Диапазон рабочих частот, Г ц |
От 1,5 до 13000 включ. |
От 1 до 15000 включ. |
От 1,5 до 13000 включ. |
От 1,5 до 13000 включ. |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
± 5 |
± 5 |
± 5 |
± 5 |
|
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц |
От 4 до 10000 включ. |
От 3 до 10000 включ. |
От 4 до 10000 включ. |
От 4 до 10000 включ. |
|
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более |
± 3 |
± 3 |
± 3 |
± 3 |
|
Нелинейность амплитудной характеристики, %, не более |
± 7 |
± 7 |
± 7 |
± 7 |
|
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
От 8 до 10 включ. |
7 |
От 8 до 10 включ. |
От 8 до 10 включ. |
|
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 |
|
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
± 5 |
± 5 |
± 5 |
± 5 |
|
Условия эксплуатации: диапазон температур, °С |
От минус 50 до 125 включ. |
От минус 50 до 120 включ. |
От минус 50 до 125 включ. |
От минус 50 до 125 включ. |
|
Масса, г |
130 |
80 |
130 |
130 |
|
Г абаритные размеры, мм, не более |
022 х 55 |
0 22 х 60 |
025,2 х 48 |
022 х 55 |
|
Наименование характеристики |
Модели | |||
|
AS070/001 AS070/002 AS070/W3/001 |
AS073 |
AS079 |
AS080/01 | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс-2 |
10,2 |
10,2 |
10,2 |
10,2 |
|
Диапазоны измерений виброускорения, м/с2 |
± 500 |
± 500 |
± 500 |
± 500 |
|
Диапазон рабочих частот, Г ц |
От 0,32 до 10000 включ. |
От 0,1 до 10000 включ. |
От 0,1 до 10000 включ. |
От 1 до 10000 включ. |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
± 20 |
± 20 |
± 20 |
± 5 |
|
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц |
От 1,3 до 4000 включ. |
От 0,35 до 4000 включ. |
От 0,35 до 4000 включ. |
От 4 до 4000 включ. |
|
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более |
± 3 |
± 3 |
± 3 |
± 3 |
|
Нелинейность амплитудной характеристики, %, не более |
± 7 |
± 7 |
± 7 |
± 7 |
|
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
7 |
7 |
7 |
5 |
|
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
0,6 |
|
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
± 5 |
± 5 |
± 5 |
± 5 |
|
Условия эксплуатации: диапазон температур, °С |
От минус 50 до 120 включ. |
От минус 50 до 120 включ. |
От минус 50 до 120 включ. |
От минус 50 до 150 включ. |
|
Масса, г |
AS070/001; AS070/W3/001 =80 AS070/002=50 |
150 |
150 |
135 |
|
Габаритные размеры, мм, не более |
AS070/001; AS070/W3/001 34 х 18 х 16 AS070/002 28 х 16 х 16 |
26 х 55 х 22 |
26 х 55 х 22 |
025,4х66,55 |
|
Наименование характеристики |
Модели | ||
|
ASA063 |
ASA068 |
ASA069 | |
|
Значения | |||
|
Номинальный коэффициент преобразования на опорной частоте 80 Гц, мВ/мс-2 |
10,2 |
1,02 |
1,02 |
|
Диапазоны измерений виброускорения, м/с2 |
± 800 ± 400 ± 200 |
± 5000 ± 4000 ± 2000 |
± 5000 ± 4000 ± 2000 |
|
Диапазон рабочих частот, Г ц |
От 1,5 до 13 000 включ. |
От 1,5 до 13 000 включ. |
От 1,5 до 13 000 включ. |
|
Отклонение коэффициента преобразования от номинального значения, %, не более |
± 5 |
± 5 |
± 5 |
|
Диапазон частот при неравномерности амплитудно-частотной характеристики (относительно базовой частоты 80Гц) не более ± 5 % (± 0,5 дБ), Гц |
От 4 до 10 000 включ. |
От 4 до 10 000 включ. |
От 4 до 10 000 включ. |
|
Неравномерность амплитудно-частотной характеристики (относительно базовой частоты 80Гц) во всем диапазоне частот, дБ, не более |
± 3 |
± 3 |
± 3 |
|
Нелинейность амплитудной характеристики, %, не более |
± 7 |
± 7 |
± 7 |
|
Относительный коэффициент поперечного преобразования (на частоте 80 Гц), %, не более |
От 8 до 10 включ. |
От 8 до 10 включ. |
От 8 до 10 включ. |
|
Уровень собственного шума, мВ, не более |
0,6 |
0,6 |
0,6 |
|
Изменение коэффициента преобразования от калиброванного значения в диапазоне температур, %, не более |
± 5 |
± 5 |
± 5 |
|
Условия эксплуатации: диапазон температур, °С |
От минус 50 до 125 включ. |
От минус 50 до 125 включ. |
От минус 50 до 125 включ. |
|
Масса, г |
130 |
130 |
130 |
|
Г абаритные размеры, мм, не более |
022 х 55 |
025,2 х 48 |
022 х 55 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом печати.
Комплектность
|
Наименование |
Кол-во |
Примечание |
|
Акселерометры серий AS и ASA |
1 экз. |
В соответствии с заказом |
|
Паспорт |
1 экз. |
Поверка
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Сведения о методах измерений
Сведения о методиках измерений отсутствуют.
Нормативные документы
1. МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 340-1 :2И04 Гц.
2. Техническая документация фирмы «Bruel & Kjsr Vibro GmbH», Дания.
