Термопреобразователи корабельные ТПК
| Номер в ГРСИ РФ: | 47069-11 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО "Валком", г.С.-Петербург |
Для непрерывного измерения температуры жидких и газообразных сред путем выдачи выходного унифицированного токового сигнала.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47069-11 |
| Действует | по 30.05.2026 |
| Наименование | Термопреобразователи корабельные |
| Модель | ТПК |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | af563261-080b-73af-dc6e-eae5acc60e75 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АТЛМ.405211.004 ТУ |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 27.06.2016 |
| Номер сертификата | 42986 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3042 от 27.06.11 п.19 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Валком» (ООО «Валком»), г. Санкт-Петербург
Россия
196084, ул.Ломаная, д.10 (191040, Лиговский пр., 29, офис 12) тел. 320-98-33 Тел. (812) 320-98-33, факс 326-25-35, www.valcom.ru, E-mail: info@valcom.ru
Поверка
| Методика поверки / информация о поверке | МП 2205-03 -2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
для средств измерений, находящихся в эксплуатации
5 лет
для средств измерений, изготовленных с 15.10.2024 г.
|
| Зарегистрировано поверок |
7956
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7740 (97%) |
| Неуспешных поверок (СИ непригодно) | 216 (3 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
47069-11: Описание типа
2024-47069-11.pdf
|
Скачать | 527.3 КБ | |
|
47069-11: Методика поверки
2023-mp47069-11.pdf
|
Скачать | 3.2 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи корабельные ТПК (далее - термопреобразователи), предназначены для непрерывных измерений температуры жидких и газообразных сред и преобразования измеренных значений в аналоговый сигнал силы постоянного тока, цифровой сигнал или цифровой сигнал, совмещённый с полупроводниковым реле.
Описание
Принцип действия термопреобразователей основан на измерении и преобразовании сигналов первичного преобразователя температуры в унифицированный выходной сигнал с линейно изменяющейся характеристикой «4-20 мА» постоянного тока, совмещенный с цифровым сигналом (протокол HART), или только в цифровой сигнал (протокол HART), для вывода результатов измерений на устройство сбора и отображения измерительной информации. Термопреобразователи ТПК с цифровым выходным сигналом могут оснащаться встроенным полупроводниковым реле.
Термопреобразователи конструктивно состоят из вторичного преобразователя (вторичный преобразователь со сменным зондом) или из первичного и вторичного преобразователей (вторичный преобразователь со встроенным зондом). Основной частью термопреобразователей корабельных ТПК является чувствительный элемент из платиновой проволоки или термопара, помещенный в защитную арматуру (зонд) из нержавеющей стали. Вторичные преобразователи представляют собой программируемый измерительный преобразователь, который подключается к выводам чувствительного элемента и размещен в головке термопреобразователя.
В качестве сменных зондов - первичных преобразователей температуры для подключения к вторичному преобразователю, имеющему градуировку по НСХ подключаемого зонда, используются термопреобразователи сопротивления платиновые Pt100, 100П, 50П по ГОСТ 6651-2009 или термопары типа R, S, B, J, T, E, K, N, А-1, А-2, А-3, L, M по ГОСТ Р 8.585-2001.
Исполнения термопреобразователей различаются метрологическими и техническими характеристиками.
Маркировка термопреобразователей выполнена фотохимическим способом на стойкой к истиранию наклейке или гравировальным способом и содержит: фирменный знак предприятия-изготовителя, обозначение исполнения - «Термопреобразователь корабельный ТПК», код полного условного обозначения с указанием класса точности (0,25; 0,5), знак утверждения типа, диапазон измерений температуры, тип выходного сигнала, заводской номер в формате не менее 8-ми символов (буква и 7 арабских цифр) по принятой нумерации предприятия - изготовителя, параметры питания, степень защиты корпуса; во взрывозащищенном исполнении - маркировку взрывозащиты и другие параметры.
Код заказа термопреобразователя в общем случае выглядит следующим образом:
|
ТПК |
-ХХ |
-XXX |
-±XXX |
-±XXX |
-XX |
-XXX |
-X |
-XXX |
-ХХХ |
-ХХ |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 - Тип корпуса изделия (степень защиты от воды и пыли IP65/66/67/68; ВО - взрывонепроницаемая оболочка); 2 - длина зонда; 3 - значение нижнего предела диапазона измерений; 4 - значение верхнего предела диапазона измерений; 5 - тип выходного сигнала (4-20 мА, цифровой по протоколу HART, релейный); 6 - тип и размер присоединения (резьба, штуцер, фланец); 7 - исполнение по взрывозащите; 8 - длина кабеля, кабельный ввод или присоединение для кабельного ввода; 9 - наличие и длина дистанционной вставки; 10 -погрешность измерений (±0,25 %;±0,5 %).
Нанесение знака поверки на термопреобразователь не предусмотрено.
Общий вид термопреобразователей представлен на рисунке 1.
Пломбировка термопреобразователей от несанкционированного доступа осуществляется на месте эксплуатации.

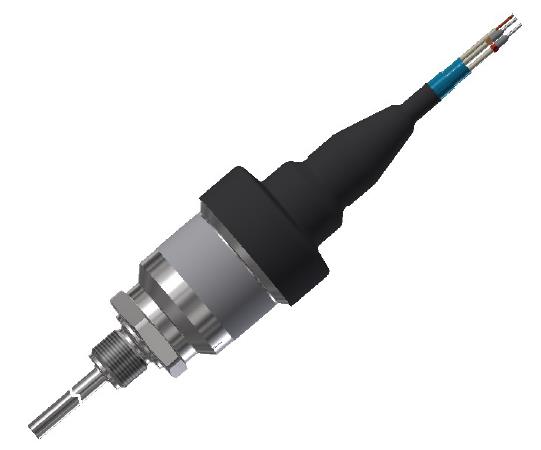

Термопреобразователь ТПК погружного исполнения с резьбовым присоединением

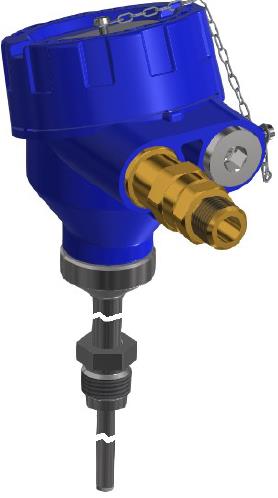

Термопреобразователь ТПК -взрывозащищенное исполнение

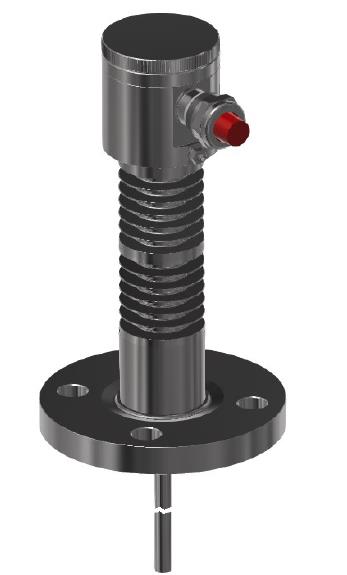

Термопреобразователь ТПК с двумя радиаторами и фланцевым присоединением

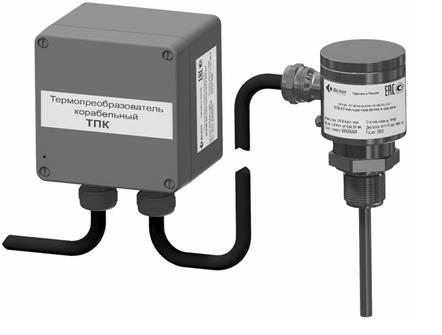

Термопреобразователь ТПК с гибким удлинителем
Термопреобразователь ТПК со сменным зондом
Рисунок 1 - Общий вид термопреобразователей.
ВОЛКОМ Сделано в России
Дшнчики ч ештемы
ТЕРМОПРЕОБРАЗОВАТЕЛЬ КОРАБЕЛЬНЫЙ
ТПК-67-150-+000-+100-В-12Т-0-Р13-000-02
Питание: 24 В пост, тока
Степень защиты: IP67
Диапазон: от 0°С до 100°C
Год изг. 2023
Вых. сигнал: от 4 до 20 мА
Погрешность измерения: ±0,25 %
Зав. номер: ЗП002105
Рисунок 2 - Общий вид наклейки на корпус термопреобразователя
Программное обеспечение
Термопреобразователи функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации в виде выходного аналогового сигнала силы тока, пропорционального измеренной температуре, выходного цифрового сигнала по интерфейсу HART, а также осуществляет управление встроенным полупроводниковым реле при его наличии.
Конструкция термопреобразователей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Версия встроенного ПО доступна только на этапе производства.
Отображение результатов измерений температуры термопреобразователей с выходным цифровым сигналом осуществляется в автономном ПО «Валком-конфигуратор», установленном на компьютер. Автономное ПО «Валком-конфигуратор» доступно на сайте изготовителя: https://valcom.ru, в разделе «Документация и ПО».
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует уровню: встроенного- высокий, автономного - средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик термопреобразователей.
Таблица 1 - Идентификационные данные (признаки) ПО.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Валком-конфигуратор |
|
Номер версии (идентификационный номер) |
1.1.х.х * |
|
Цифровой идентификатор ПО |
- |
|
* где х.х — метрологически незначимая часть ПО; «х» может принимать значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики термопреобразователей со встроенным зондом
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры 1), °С |
от -196 до +600 |
|
Тип первичного преобразователя ТС, класс А, В в соответствии ГОСТ 6651-2009 ТП, класс 1, 2, 3 в соответствии ГОСТ Р 8.585-2001 |
Pt100, 100П, 50П R, S, B, J, T, E, K, N, А-1, А-2, А-3, M, L |
|
Пределы допускаемой основной погрешности, приведенной к диапазону измерений температуры (6Т ) 2), % при ширине диапазона (от Тмш до Tmax) менее 100 °С |
±0,25; ±0,5 ±[5Т-100/( Tmax- Tmin)] |
|
Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +30 от 30 до 80 от 84 до 106,7 |
|
1) Приведен полный диапазон измерений; по требованию заказчика возможно исполнение термопреобразователей с диапазоном, находящимся в границах полного диапазона; 2) Класс точности (основная погрешность) указан в маркировке термопреобразователя, при ширине диапазона измерений менее 100 °С пределы допускаемого значения основной погрешности увеличиваются пропорционально уменьшения диапазона измерений, где (TMAX — TMIN) - разность верхнего и нижнего пределов диапазона измерений; при диапазоне измерений менее 30 °С устанавливаются по согласованию | |
Таблица 3 - Метрологические характеристики термопреобразователей со сменными
|
первичными преобразователями (вторичные преобразователи) | |
|
Наименование характеристики |
Значение |
|
Диапазон преобразования сигналов первичных преобразователей в температурном эквиваленте1), °С |
от -196 до +1250 |
|
Тип первичного преобразователя ТС, класс А, В в соответствии ГОСТ 6651-2009 ТП, класс 1, 2, 3 в соответствии ГОСТ Р 8.585-2001 |
Pt100, 100П, 50П R, S, B, J, T, E, K, N, А-1, А-2, А-3, M, L |
|
Пределы допускаемой основной абсолютной погрешности (ДТ ) в температурном эквиваленте2), °С |
±(0,5+0,002-Т) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений температуры, вызванной изменением температуры окружающего воздуха от нормальных условий измерений, на каждые 10 °С, % |
±0,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +30 от 30 до 80 от 84 до 106,7 |
|
1) Приведен полный диапазон измерений; по требованию заказчика возможно исполнение термопреобразователей с диапазоном, находящимся в границах полного диапазона; 2) Погрешность указана без погрешности первичных преобразователей, T - измеренная температура | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 18,0 до 31,2 |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры первичного термопреобразователя, мм, не более - длина монтажной части - диаметр - головка(Ш*ГхВ) |
от 50 до 30000 от 6 до 22 196x90x136 |
|
Габаритные размеры вторичного преобразователя (ДХШХВ), мм, не более |
105x124x81 |
|
Масса, кг, не более вторичного преобразователя |
до 22 2 |
|
Выходной сигнал - токовый, совмещенный с цифровым, мА - цифровой или цифровой, совмещенный с полупроводниковым реле |
от 4 до 20 протокол HART |
|
Степень защиты от воды и пыли в зависимости от исполнения |
IP65; IP66; IP67; IP68 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X, 0Ex ia IIC T5 Ga X, 0Ex ia IIC T4 Ga X, 1Ex d IIC T6 Gb |
|
Условия эксплуатации: - температура окружающего воздуха1), °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -60 до +85 до 100 от 84 до 106,7 |
|
1) В зависимости от исполнения термопреобразователя | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до метрологического отказа, ч, не менее |
155000 |
|
Срок службы, лет, не менее |
25 |
|
Гарантийный срок, лет |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и фотохимическим способом на наклейку, закрепленную на головке термопреобразователя (рисунок 2) или гравировальным способом на корпус.
Комплектность
Таблица 6 - Комплектность термопреобразователей
|
Наименование |
Обозначение |
Количество, шт. |
|
Термопреобразователь корабельный |
ТПК |
1 |
|
Руководство по эксплуатации |
АТЛМ.405211.004РЭ-2012 |
1 (на партию 10 шт.) |
|
Паспорт |
АТЛМ.405211.004ПС |
1 |
Сведения о методах измерений
приведены в документе АТЛМ.405211.004РЭ-2012 «Термопреобразователи корабельные ТПК.
Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 (ч. 1, 2);
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
ГОСТ 6651-2009 ГСИ Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
АТЛМ.405211.004ТУ Термопреобразователи корабельные ТПК Технические условия.
