Устройства сбора и передачи данных УСПД 164-01Б
| Номер в ГРСИ РФ: | 47090-11 |
|---|---|
| Производитель / заявитель: | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
Для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии, а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различноговида на верхний уровень АСКУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47090-11 |
| Наименование | Устройства сбора и передачи данных |
| Модель | УСПД 164-01Б |
| Модификации | УСПД 164-01Б-0, УСПД 164-01Б-1 |
| Технические условия на выпуск | ТУ BY 690329298.003-2010 |
| Класс СИ | 34.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Беларусь |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Беларуси |
| Адрес центра | Беларусь, 220600, г.Минск, Старовиленский тракт, 93 |
| Руководитель центра | Корешков Валерий Николаевич |
| Телефон | (8*0172) 37-52-13 |
| Факс | 37-25-88 |
| Информация о сертификате | |
| Срок действия сертификата | 01.07.2016 |
| Номер сертификата | 43031 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3122 от 01.07.11 п.12 |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь
Беларусь
222750 ул.Комсомольская, д.30 Тел./факс (10375017) 211-01-42
Поверка
| Методика поверки / информация о поверке | МП 47090-11 |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 1 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 47090-11: Описание типа СИ | Скачать | 550.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства сбора и передачи данных УСПД 164-01Б (далее - устройства или УСПД) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.
Описание
В состав устройства входит вычислительный модуль, источник питания, преобразователи интерфейсов, модули коммуникации, клеммная колодка.
Принцип действия устройства заключается в получении данных о мощности и расходе электроэнергии по видам энергии от счетчиков электрической энергии по цифровым интерфейсам, математической обработке, хранении и передаче информации в цифровом виде на верхний уровень АСКУЭ.
УСПД имеют 2 модификации в зависимости от типа корпуса и наличия GSM/GPRS канала обмена данными:
УСПД 164-01Б-0 - с GSM/GPRS модемом;
УСПД 164-01Б-1 - без GSM/GPRS модема;
Устройства обеспечивают связь со счетчиками электроэнергии по интерфейсу RS-485 по протоколам счетчиков и передачу, запись, чтение данных, хранящихся в УСПД на верхний уровень АСКУЭ по GSM-каналу и по интерфейсу USB.
Конструкция обеспечивает возможность пломбирования доступа к блокам зажимов для подключения внешних цепей. Внешний вид УСПД показан на рисунке 1.
Схема пломбировки показана на рисунке 2.

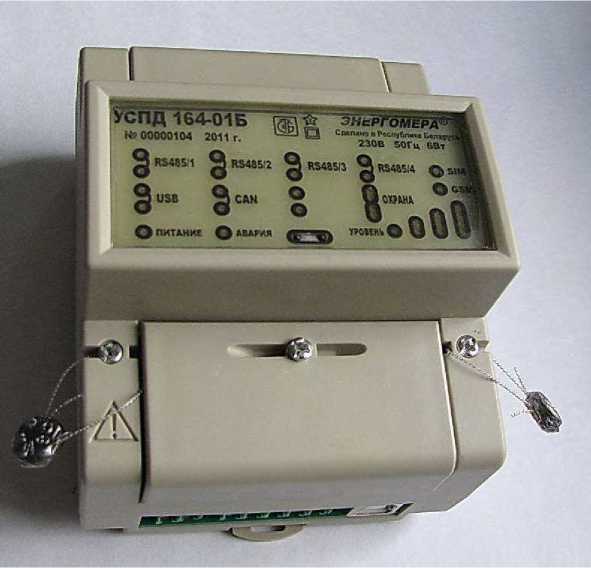

Рисунок 1 - Внешний вид УСПД 164-01Б-0 и УСПД 164-01Б-1
Пломба ОТК
