Устройства сбора и передачи данных УСПД 164-01Б
| Номер в ГРСИ РФ: | 47090-15 |
|---|---|
| Производитель / заявитель: | ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь |
| 47090-15: Описание типа СИ | Скачать | 110.8 КБ |
Устройства сбора и передачи данных УСПД 164-01Б (далее - устройства) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее-АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47090-15 |
| Наименование | Устройства сбора и передачи данных |
| Модель | УСПД 164-01Б |
| Срок свидетельства (Или заводской номер) | 21.05.2020 |
Производитель / Заявитель
ООО "Фанипольский завод измерительных приборов "Энергомера", Беларусь, г.Фаниполь
Поверка
| Межповерочный интервал / Периодичность поверки | 2 года |
| Найдено поверителей | 1 |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 47090-15: Описание типа СИ | Скачать | 110.8 КБ |
Описание типа
Назначение
Устройства сбора и передачи данных УСПД 164-01Б (далее - устройства) предназначены для измерения времени и синхронизации часов счетчиков электрической энергии в автоматизированных системах контроля и учета электроэнергии (далее-АСКУЭ), а также сбора, обработки, хранения и передачи информации о расходе электроэнергии и мощности от счетчиков электрической энергии по каналам связи различного вида на верхний уровень АСКУЭ.
Описание
УСПД предназначено для работы со счетчиками электрической энергии, внесенными в Государственный реестр средств измерений и имеющими для передачи данных цифровые интерфейсы RS-485, радиомодем и/или PLC-модем.
Область применения - промышленные предприятия и объекты коммунальнобытового сектора энергосистемы.
В состав устройства входит вычислительный модуль, источник питания, преобразователи интерфейсов, модули коммуникации, клеммная колодка.
Принцип действия устройства заключается в получении данных о мощности и расходе электроэнергии по видам энергии от счетчиков электрической энергии по цифровым интерфейсам, математической обработке, хранении и передачи информации в цифровом виде на верхний уровень АСКУЭ.
Устройства имеют 3 исполнения в зависимости от наличия каналов сбора и передачи данных:
- УСПД 164-01Б-0 - с каналами сбора RS-485 (4 канала) и передачи USB,GSM\GPRS;
- УСПД 164-01Б-1 - с каналами сбора RS-485 (4 канала) и передачи USB,GSM\GPRS, Ethernet;
- УСПД 164-01Б-2 - с каналами сбора RS-485 (2 канала), радиоканал, PLC канал и передачи USB, GSM\GPRS, Ethernet.
Устройства обеспечивают связь со счетчиками электроэнергии по интерфейсам RS485, радио и PLC (в зависимости от исполнения) по протоколам счетчиков и передачу, запись, чтение данных, хранящихся в УСПД, на верхний уровень АСКУЭ по GSM-каналу, Ethernet-каналу и по интерфейсу USB.
Устройство может функционировать от АКБ 6 или 12 В при отсутствии питания 230 В.
Внешний вид устройства приведен на рисунках 1 и 2.

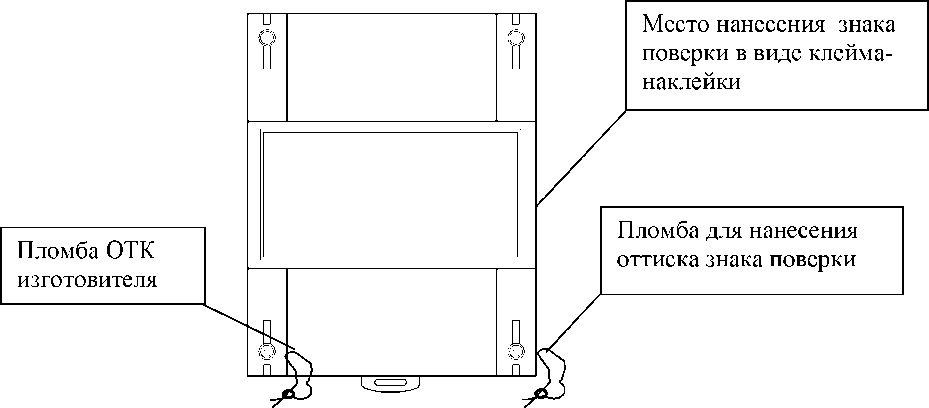

Схема пломбировки устройства с указанием места нанесения знака поверки приведена на рисунке 3.

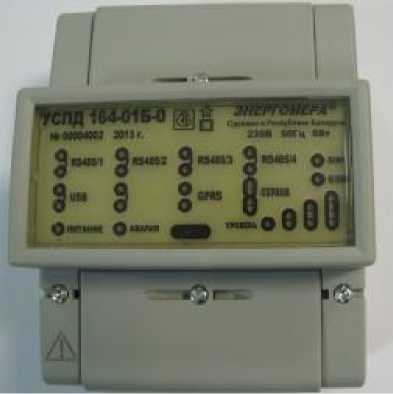

Рисунок 1 - Внешний вид устройств сбора и передачи данных УСПД 164-01Б-0 и УСПД 164-01Б-1

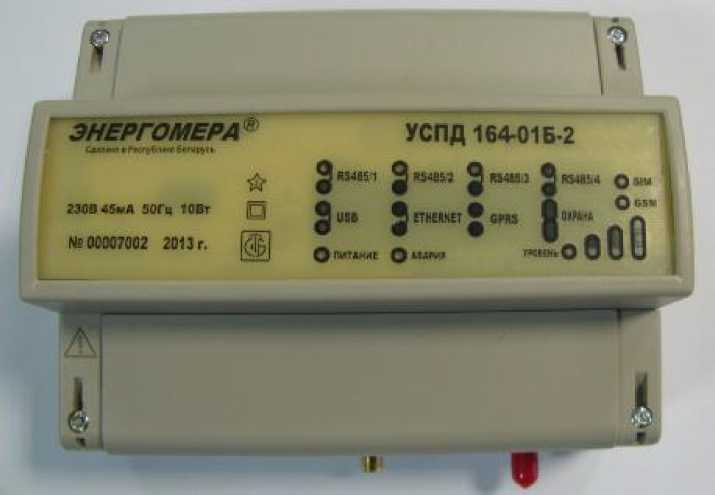

Рисунок 2 - Внешний вид устройства сбора и передачи данных УСПД 164-01Б-2
Корпус УСПД 164-01Б-0 и УСПД 164-01Б-1
Рисунок 3 - Корпус УСПД 164-01Б-2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице1 Таблица1
|
Идентификационные данные |
Значение |
|
1 |
2 |
|
Наименование ПО |
Встроенное ПО USPD164-01B |
|
Идентификационное наименование ПО |
USPDOXXX V1 НН ННЪех * |
|
Номер версии (идентификационный номер) ПО |
Не ниже 01.20.25 |
|
Цифровой идентификатор ПО |
0x7682fe02** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
*- вместо символов Х цифры версии УСПД, Н цифры номера версии,
** - цифровой идентификатор для версии 01.20.25.
Влияние программного обеспечения не приводит к выходу метрологических
характеристик УСПД за пределы допускаемых значений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные технические и метрологические характеристики устройства указаны в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение параметра |
|
Количество счетчиков, подключаемых к устройству по цифровым интерфейсам RS-485, к одному каналу |
160 |
|
Количество счетчиков, подключаемых к устройству через радио, PLC и преобразователи интерфейсов, суммарно |
2048 |
|
Каналы связи со счетчиками: - УСПД 164-01 Б-0, -1 - УСПД 164-01Б-2 |
4 канала RS-485 2 канала RS-485, 1 радиоканал, 1 PLC канал |
|
Каналы связи с верхним уровнем АСКУЭ: - УСПД 164-01 Б-0 - УСПД 164-01Б-1, -2 |
1 GSM/GPRS, 1 USB 1 GSM/GPRS, 1 USB, 1 Ethernet |
|
Количество входных каналов управления с общим проводом и сопротивлением между входами 1,5 кОм +5 % |
2 |
|
Количество выходных каналов управления внешними устройствами с номинальным напряжением коммутации переменного или постоянного тока 230 В и максимальным током коммутации 0,2 А |
1 |
|
Номинальное напряжение питания переменного тока с частотой (50 +1) Гц, В |
230 |
|
Расширенный диапазон напряжения питания переменного тока, В: - УСПД 164-01 Б-0, -1 - УСПД 164-01 Б-2 |
от 120 до 264,5 от 170 до 264,5 |
|
Выходное напряжение встроенного источника питания, В |
от 11,0 до 12,5 |
|
Выходной ток встроенного источника питания, мА, не менее |
140 |
|
Суточный ход встроенных часов в нормальных условиях, с, не более |
±3,0 |
|
Изменение суточного хода встроенных часов при отклонении температуры окружающей среды от (20±5) °С до предельных значений рабочих условий эксплуатации на 1 °С, с, не более |
±0,3 |
|
Диапазон автоподстройки суточного хода часов, с, не менее |
±5,5 |
|
Периодичность автоматической синхронизации времени устройства и подключенных счетчиков, сут |
1 |
|
Сохранение хода часов и ведения календаря при пропадании напряжения питания, лет, не менее |
8 |
|
Сохранение архива данных, лет, не менее |
10 |
|
Количество групп учета |
до 32 |
|
Количество балансных схем |
до 16 |
|
Периоды автоматического опроса счетчиков |
15, 30, 60 мин; 1, 2, 4, 8 ч; 1 сут; 1 месяц |
|
Время установления рабочего режима, мин, не более |
3 |
|
Время непрерывной работы, ч |
не ограничено |
|
Потребляемая мощность, Вт, не более |
6 |
|
Габаритные размеры, мм, не более: - УСПД 164-01Б-0, -1 - УСПД 164-01Б-2 |
110х89х73 110х143х73 |
|
Масса, кг, не более |
1,0 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 50, категория 2 |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ IEC 60950-1-2011 |
II |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °С, - относительная влажность, %, - атмосферное давление, кПа, |
от минус 30 °С до плюс 50 °С 95 при температуре 30 °С от 84,0 до 106,7 |
|
Климатические условия при транспортировании: - температура окружающего воздуха, °С, - относительная влажность, %, - атмосферное давление, кПа, |
от минус 50 °С до плюс 50 °С 95 при температуре 35 °С от 84,0 до 106,7 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
Знак утверждения типа наносится на титульные листы эксплуатационной документации и на этикетку типографским способом. Ламинированная этикетка наклеивается на лицевую панель устройства.
Комплектность
Комплект поставки устройства представлен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Устройство сбора и передачи данных УСПД 164-01Б-Х |
1 |
|
Устройство сбора и передачи данных УСПД 164-01 Б-Х Руководство по эксплуатации (на CD-диске) |
1 |
|
Устройство сбора и передачи данных УСПД 164-01 Б-Х Формуляр |
1 |
|
Устройство сбора и передачи данных УСПД 164-01 Б-Х Методика поверки МРБ МП.2055- 2010 |
1 |
|
ПЭВМ |
по отдельному заказу |
|
Программное обеспечение "Admin Tools" |
по отдельному заказу |
|
Упаковка |
1 |
Поверка
осуществляется по документу МРБ МП.2055-2010 «Устройства сбора и передачи данных УСПД 164-01Б. Методика поверки», утвержденному РУП «Белорусский государственный институт метрологии» в июле 2010 года.
Перечень основных средств поверки:
Секундомер «Интеграл С-01»
Диапазон измерений от 0,01 с до 9 ч 59 мин 59,99 с, суточный ход, с не более ± 1,0
Частотомер электронно-счетный Ч3-84
Диапазон измеряемых периодов от 0,01 мкс до 10 с; погрешность измерений ± 2,0 мкс.
Сведения о методах измерений
Метод измерений изложен в документе «Устройства сбора и передачи данных УСПД 164-01Б. Руководство по эксплуатации».
Нормативные документы
ТУ BY 690329298.003-2010 Устройство сбора и передачи данных УСПД 164-01Б.
Технические условия.
МРБ МП.2055-2010 Устройство сбора и передачи данных УСПД 164-01Б. Методика поверки.
