Коммуникаторы измерительно-вычислительные универсальные ГиперФлоу-УИВК

Назначение

Коммуникаторы измерительно-вычислительные универсальные "ГиперФлоу-УИВК" (далее по тексту - коммуникаторы "ГиперФлоу-УИВК") предназначены для автоматизации процесса сбора, обработки, хранения и передачи данных от приборов измерений расхода, объема и физических свойств природного газа на газораспределительных станциях (далее -ГРС), газораспределительных пунктах (далее - ГРП) и узлах измерения расхода газа потребителя.

Описание

Оборудование, входящее в состав коммуникатора "ГиперФлоу-УИВК", установлено в герметичном шкафу Rittal. В состав коммуникатора входят: контроллер, модули ICP CON серии i-7000 (модули АЦП, ЦАП, счетчика/частотомера, ввода сигнала с термосопротивлений), GSM-модем или модем проводной связи, модуль расширения COM-порта, модуль питания с гальванической развязкой КРАУ2.222.007.

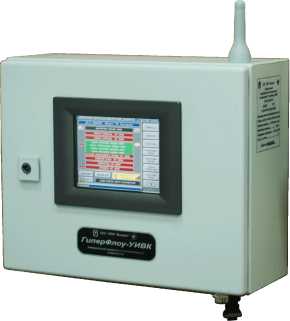

Внешний вид коммуникатора приведен на рисунке 1.

Внешний вид коммуникатора с открытой крышкой приведен на рисунке 2.

Рисунок 1

Место нанесения поверительного клейма - крышка слота COMPACT FLASH. Рисунок 2

Принцип действия коммуникатора основан на измерении аналоговых, цифровых и дискретных сигналов, поступающих от приборов измерений расхода, объема и физических параметров среды и выдаче аналоговых и цифровых сигналов. Встроенный панельный компьютер обеспечивает измерение, преобразование, архивирование, отображение и передачу измеренных и полученных данных.

Коммуникаторы "ГиперФлоу-УИВК" относятся к проектно-компонуемым изделиям (состав оборудования определяется опросным листом) и их измерительные каналы (ИК) обеспечивают считывание, обработку, хранение и передачу на верхний уровень данных со следующего оборудования: датчиков комплексных с вычислителем расхода "ГиперФлоу-3Пм" (Госреестр № 15646-08), комплексов "Суперфлоу-ПЕ" (Госреестр № 12924-08), "Су-перфлоу-IIET" (Госреестр. № 12924-08), "Суперфлоу-21В" (Госреестр № 23120-07), счетчиков объемного расхода газа СГ-16 (СГ-16М) (Госреестр № 14124-09), корректоров объема газа ЕК-260 (Госреестр. № 21123-08), анализаторов точки росы "КОНГ-Прима-10" (Гос-реестр. № 28228-10), плотномера проточного ПЛОТ-3М (Госреестр № 20270-07), поточного хроматографа DANI PGC 90.50 (Госреестр № 14604-10), датчиков с токовым выходом 4-20 мА (преобразователи давления измерительные Метран 3051 (Госреестр № 14061-10), измерительный преобразователь Метран-950 (Госреестр № 42793-09), датчиков с частотным выходом, датчиков с дискретным выходом, датчиков температуры (термометры сопротивления типа ТСМ 9418, ТСП 9418 (Госреестр № 15196-06) и другого оборудования, имеющего интерфейс RS-232 или RS-485.

Коммуникаторы "ГиперФлоу-УИВК" обеспечивают управление системами технологического контроля - датчиками с аналоговым входом 4-20 мА, датчиками с дискретным входом, одоризаторами газа (по RS-232/RS-485).

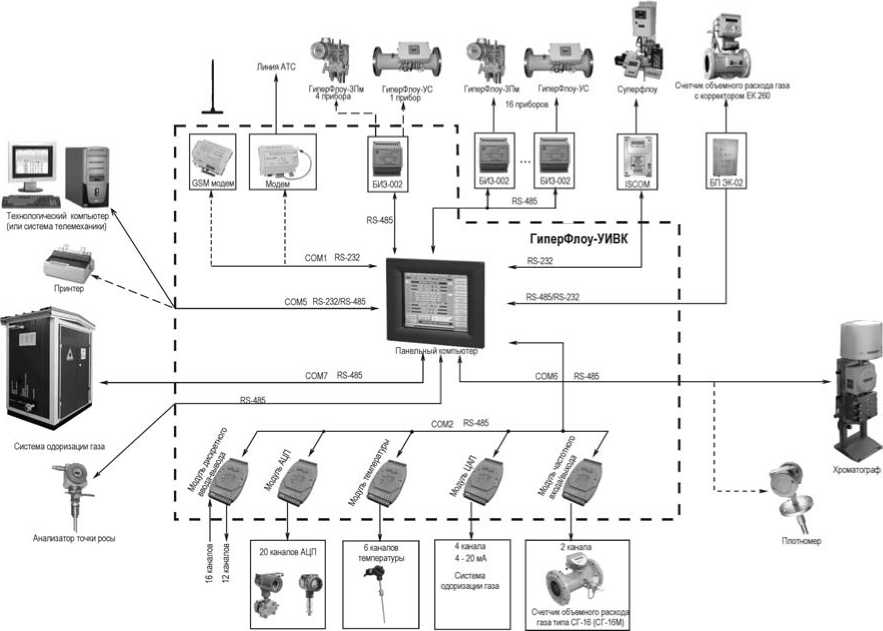

Структурная схема "ГиперФлоу-УИВК" с подключенным периферийным оборудованием приведена на рисунке 3.

Рисунок 3

Количество оборудования, подключаемого к одному коммуникатору "ГиперФлоу-УИВК":

- приборы измерения расхода (объема) газа - до 16;

- хроматограф - 1;

- одоризатор газа - 1;

- плотномер - 1;

- анализатор точки росы - 1;

- датчики с токовым выходом - до 20;

- датчики с токовым входом - до 4;

- термометры сопротивления - до 6;

- датчики с частотным выходом - до 2;

- датчики с импульсным выходом - до 2.

Объем хранимых данных по всем приборам учета и аналоговым сигналам - за один год.

Для диагностики "ГиперФлоу-УИВК" в его состав включено переносное тестирующее устройство, состоящее из калибратора промышленных процессов универсального АКИП-7301 (Госреестр № 36814-08) и переносного компьютера.

Оборудование коммуникатора "ГиперФлоу-УИВК" предназначено для размещения вне взрывоопасных зон, имеет взрывобезопасный уровень взрывозащиты, виды взрывозащиты "искробезопасная электрическая цепь уровня ib" по ГОСТ Р 51330.10-99. Маркировка взрывозащиты коммуникатора "ГиперФлоу-УИВК" - [Exib]IIA Х.

Программное обеспечение

Программное обеспечение (далее - ПО) коммуникаторов "ГиперФлоу-УИВК" функционирует на базе операционной системы реального времени с сохранением информации в базе данных. Для идентификации ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC32. Значение контрольной суммы определяется конфигурацией коммуникатора. ПО исключает возможность изменения ПО через интерфейсы пользователя. Команды и данные, получаемые через интерфейсы связи, не оказывают влияния на ПО. Все данные, сохраняемые в базах данных, защищены контрольной суммой. ПО предусматривает подтверждение от пользователя своих действий перед изменением или удалением обрабатываемой информации или данных, а также выдает предупреждение в случае, если действия пользователя могут повлечь изменение или удаление обрабатываемой информации или данных. Конструкция коммуникаторов "ГиперФлоу-УИВК" предусматривает защиту доступа к носителю ПО путем пломбирования. Обновление и загрузка ПО возможна только при вскрытии крышки слота COMPACT FLASH с нарушением оттиска поверительного клейма. Все сохраняемые и передаваемые данные имеют защиту с помощью контрольных сумм. В "ГиперФлоу-УИВК" предусмотрена защита от изменений параметров настройки. Для изменения параметров пользователь должен авторизоваться, введя индивидуальный пароль. Перечень пользователей определяется администратором.

ПО коммуникаторов "ГиперФлоу-УИВК" позволяет выводить информацию со всех подключенных приборов измерений расхода, объема и физических параметров измеряемой среды на встроенный сенсорный дисплей. Взаимодействие оператора с коммуникатором "ГиперФлоу-УИВК" осуществляется с помощью экранного меню посредством сенсорного дисплея.

Коммуникаторы "ГиперФлоу-УИВК" взаимодействуют со смежными системами контроля и управления с использованием открытых стандартных протоколов связи -MODBUS RTU и HART. Передача данных от коммуникатора "ГиперФлоу-УИВК" осуществляется по каналам связи общего пользования с помощью GSM-модема, модема проводной связи с использованием протокола обмена MODBUS RTU и SMS-сообщений с криптографической защитой в соответствии с ГОСТ 28147-89.

Идентификационные данные программного обеспечения - в соответствии с таблицей:

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Измерительные каналы температуры:

Тип термопреобразователя сопротивления

Pt100

от минус 50 до 100

Диапазон измеряемой температуры, °C

Тип линии связи                                      2- или 3-проводная

Пределы допускаемой абсолютной погрешности измере

ний температуры                                     ± 0,5 °C

Измерительные каналы измерения тока или напряжения (аналоговые входы):

Диапазон измеряемых токов, мА                      от 0 до 20

Диапазон измеряемых напряжений, В                   от 0 до 5,2 пост. тока

Пределы допускаемой приведенной погрешности, %     ± 0,1

Измерительные каналы выдачи тока (аналоговые выходы):

Диапазон выходных токовых сигналов, мА             от 0 до 20

Пределы допускаемой приведенной погрешности, %     ± 0,1

Измерительный канал счета импульсов:

Входной сигнал                                      от 0 до 100 кГц

Пределы допускаемой погрешности счета импульсов 1 импульс на 10000 входных им-

пульсов

от 100 Гц до 10 кГц

Измерительный канал измерения частоты:

Входной сигнал

Пределы допускаемой абсолютной погрешности измере

ния частоты, Гц:

в диапазоне от 100 Гц до 1 кГц                          ± 1,5;

в диапазоне от 1 до 10 кГц                              ± 2,5

Относительная погрешность вычислений                       не более ± 0,01 %

Электропитание "ГиперФлоу-УИВК" осуществляется от источника бесперебойного питания

ИПБ-002 КРАУ4.100.002 напряжением 20-30 В постоянного тока.

Электропитание ИБП-002 осуществляется от промышленной сети общего назначения напряжением 176-264 В, частотой 50 Гц.

Мощность, потребляемая одним "ГиперФлоу-УИВК", не более 70 Вт

Габаритные размеры "ГиперФлоу-УИВК", не более              434х414х174 мм

Габаритные размеры источника бесперебойного питания, не более 436х400х250 мм

Масса "ГиперФлоу-УИВК", не более                           12 кг

Масса источника бесперебойного питания, не более               50 кг

Средний срок службы, не менее                                 10 лет (с учетом перио

дичности замены встроенных элементов питания)

Степень защиты от воздействия твердых тел и воды по ГОСТ 14254-96 "ГиперФлоу-УИВК"

IP54

Степень защиты от воздействия твердых тел и воды по ГОСТ 14254-96 источника беспере

бойного питания                                              IP20

Условия эксплуатации:

Температура окружающей среды                       от 0 до +50 °С

Относительная влажность воздуха                       до 98 % при + 35 °С

от 84 до 106,7 кПа Атмосферное давление

(от 630 до 800 мм рт. ст.)

Воздействия синусоидальных вибраций высокой частоты группа N1

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации коммуникатора "ГиперФлоу-УИВК" и методом диффузионной фотохимии на маркировочной табличке.

Комплектность

Комплектность коммуникатора "ГиперФлоу-УИВК" в соответствии с опросным листом.

Поверка

осуществляется по методике "ГСИ. Коммуникатор измерительно-вычислительный универсальный "ГиперФлоу-УИВК". Методика поверки КРАУ1.456.031 МП", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в апреле 2011 г.

Основное поверочное оборудование

* Основные метрологические и технические характеристики калибратора промышленных процессов универсального АКИП-7301:

Функция измерений____________________________________________________________

Функция формирования выходных сигналов

* где Uk - максимальное значение диапазона выдачи напряжения,

Ik - максимальное значение диапазона выдачи тока, n - значение единицы младшего разряда калибратора

Сведения о методах измерений

изложены в руководстве по эксплуатации КРАУ1.456.031 РЭ.
