Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем КРУГ

Номер в ГРСИ РФ: 47094-17
Производитель / заявитель: ООО "Информационные Горные Технологии" (Ингортех), г.Екатеринбург
Скачать
47094-17: Описание типа
2023-47094-17.pdf
Скачать 747.9 КБ
47094-17: Методика поверки
2023-mp47094-17.pdf
Скачать 1.7 MБ
Нет данных о поставщике
Поверка
Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем КРУГ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» предназначена для измерения объемной доли метана, оксида углерода, водорода, оксида азота, диоксида азота, кислорода в газовой смеси, а также давления и скорости газового потока, давления воды, температуры газовой смеси, жидкости и агрегатов, средних квадратических значений виброскорости механических колебаний агрегатов, зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта.

Информация по Госреестру

Основные данные
Номер по Госреестру 47094-17
Действует по 24.10.2022
Наименование Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем
Модель КРУГ
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 314b4ab1-748d-9308-61f4-8deb6a76626d
Производитель / Заявитель

ООО "Информационные Горные Технологии" (Ингортех), г. Екатеринбург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 33 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 30.11.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем КРУГ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

47094-17: Описание типа
2023-47094-17.pdf
Скачать 747.9 КБ
47094-17: Методика поверки
2023-mp47094-17.pdf
Скачать 1.7 MБ

Описание типа

Назначение

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» предназначена для измерений объемной доли метана, оксида углерода, водорода, оксида азота, диоксида азота, кислорода в газовой смеси, а также давления и скорости газового потока, давления воды, температуры газовой смеси, жидкости и агрегатов, средних квадратических значений виброскорости механических колебаний агрегатов, зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта.

Описание

Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ» (далее - аппаратура) является многоканальной стационарной автоматической измерительной системой непрерывного действия.

Аппаратура имеет следующую структуру технических средств:

1) полевой уровень:

- дискретные датчики ("сухие" контакты аппаратов электроснабжения (далее АЭ), конечных выключателей и дискретные выходы датчиков технологических параметров),

- датчики (первичные измерительные преобразователи) измерительных каналов (ИК),

- сигнализирующие устройства (СУ);

2) контроллерный уровень - вычислительные блоки ВБ-ХХ;

3) уровень передачи информации - преобразователи интерфейсов, повторители сигналов (ПС), модули грозозащиты, радиомодемы, GSM-модемы, преобразователи - барьеры искробе-зопасности (ПБИ);

4) уровень питания - источники питания ИП ZVB и ШИП (далее - ИП), блоки автоматического ввода резерва, трансформаторные и промежуточные реле (далее соответственно -БАВР, БТ и БПР), устройства бесперебойного питания;

5) диспетчерский уровень - цифровые электронно-вычислительные машины (далее -ЦЭВМ), объединенные в локальную вычислительную сеть.

Технические средства полевого уровня обеспечивают преобразование контролируемого параметра в информационный сигнал, поступающий на технические средства контроллерного уровня или уровня передачи информации. Технические средства контроллерного уровня обеспечивают преобразование сигналов, получаемых от аналоговых и дискретных датчиков в цифровой код, формирование и реализацию управляющих сигналов для сигнализирующих и исполнительных устройств, обмен данными по цифровому интерфейсу уровня передачи информации с устройствами диспетчерского уровня. В аппаратуре используются цифровые интерфейсы, соответствующие следующим электрическим/логическим спецификациям: MicroLAN (1-Wire), RS-485/ModbusRTU, Ethernet. Технические средства уровня передачи информации обеспечивают обмен данными между техническими средствами диспетчерского уровня и контроллерного и/или полевого уровней по радиоканалу и/или проводной линии связи. Технические средства уровня питания обеспечивают электрическое питание технических средств уровня передачи информации, контроллерного и полевого уровней. Технические средства диспетчерского уровня обеспечивают сбор, хранение и предоставление данных, собираемых аппаратурой с объектов контроля, формирование команд телеуправления.

В состав ИК аппаратуры входят первичные измерительные преобразователи, приведенные в таблице 1.

Таблица 1

Измерительный канал (определяемый компонент)

Первичный измерительный преобразователь

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Принцип измерений

Объемной доли метана (СН4)

ДМС 03

45747-10

термохимический, термокондуктометрический

ИТС2

51279-12

термохимический, термокондуктометрический, оптический

Довзрывоопасной концентрации метано-водородной смеси (СН4+Н2)

ДМС ОЗЭ

45747-10

термохимический

ИТС2

51279-12

термохимический

Довзрывоопасной концентрации горючих газов (СН4 - CioH12)

ИТС2

51279-12

термохимический

Объемной доли кислорода (О2), водорода (Н2), диоксида углерода (СО2) и токсичных газов (оксид углерода (СО), водород (Н2), оксид азота (NO), диоксид азота (NO2), сероводород (H2S)

СДТГ

37260-10

электрохимический

ИТС2

51279-12

электрохимический

Скорости воздушного потока

СДСВ 01

22814-08, 22814-18

ультразвуковой

Массовой концентрации пыли

ИЗСТ-01

36151-12

оптический

Давления газа и жидкости

СДД 01

40834-14

тензометрический

Зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

ИВД-2

65581-16

электромагнитный

Средних квадратических значений (СКЗ) виброскорости

ИВД-3

65580-16

емкостной

Температуры

дтм

40782-16

полупроводниковый

В аппаратуре используются ИК со следующими структурами:

1) датчик с аналоговым выходом (0,4-2) В (ДМС 03, ДМС ОЗЭ, СДТГ, ИЗСТ-01, СДСВ 01, СДД 01, ДТМ-1, ИТС2) - вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/USB- узел связи СПИН-ЦЭВМ;

2) датчик с аналоговым выходом (0,4-2) В (ДМС 03, ДМС ОЗЭ, СДТГ, ИЗСТ-01, СДСВ 01, СДД 01, ДТМ-1, ИТС2) - вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/Ethemet - узел связи СПИН- локальная компьютерная сеть - ЦЭВМ;

3) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - узел связи СПИН - преобразователь интерфейса RS-485/USB- ЦЭВМ;

4) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

5) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2) - вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/USB- узел связи СПИН- ЦЭВМ;

6) датчик с интерфейсом RS-485 (СДСВ 01, ДМС 03-03, ИВД-2, ИВД-3, ИТС2, ИЗСТ-01, СДД 01, ДТМ-2)- вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/Ethemet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

7) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом RS-485 (ДТМ-4) - преобразователь интерфейса RS-485/USB- узел связи СПИН -ЦЭВМ;

8) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом RS-485 (ДТМ-4) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

9) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор (ДТМ-3) - вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/USB- узел связи СПИН- ЦЭВМ;

10) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор (ДТМ-3) - вторичный прибор с интерфейсом RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/Ethernet - узел связи СПИН -локальная компьютерная сеть - ЦЭВМ;

И) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом Microlan/RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/USB- узел связи СПИН -ЦЭВМ;

12) датчик с интерфейсом Microlan (ДТМ) - вторичный прибор с интерфейсом Microlan/RS-485 (ВБ-ХХ) - преобразователь интерфейса RS-485/Ethemet - узел связи СПИН-локальная компьютерная сеть - ЦЭВМ.

Цифровые кодированные сигналы могут передаваться через различные системы передачи информации, в том числе беспроводные и осуществляющие преобразование интерфейсов и протоколов. Количество, состав и типы измерительных каналов аппаратуры на конкретном горно-технологическом объекте или промышленном предприятии определяется Техническим проектом.

Основные функции аппаратуры при использовании на угольных шахтах:

- телесигнализация (далее ТС) и телеизмерение (далее ТИ) различных контролируемых параметров шахтной атмосферы, микроклимата и метановоздушной смеси в системах отвода метана: дегазационных системах (далее ДС) и газоотсасывающих установках (далее ГУ);

- телеуправление (далее ТЛУ) основным и вспомогательным технологическим оборудованием.

Степень защиты технических средств аппаратуры от внешних воздействий по ГОСТ 14254-96:

- технические средства полевого, контроллерного, уровня питания

и передачи информации аппаратуры                                            IP54 ... IP65

- технические средства диспетчерской части аппаратуры                   IP20 ... IP44

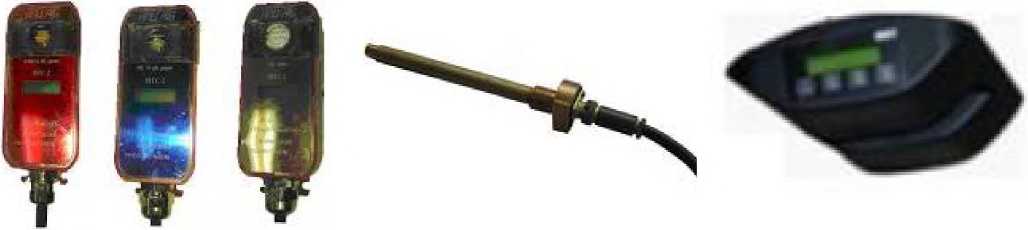

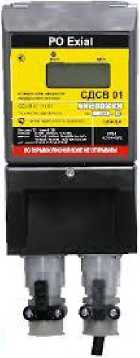

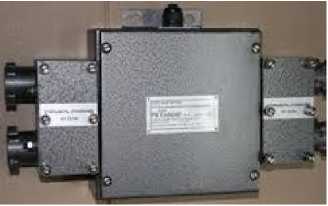

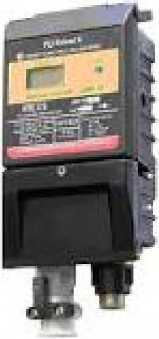

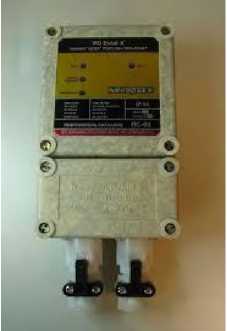

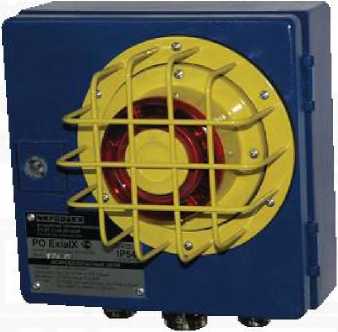

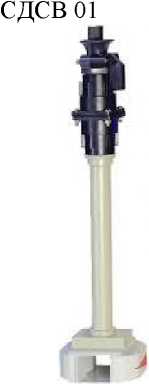

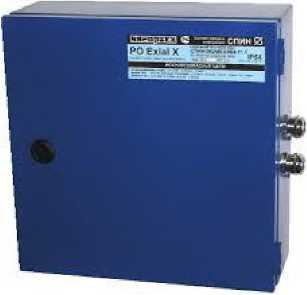

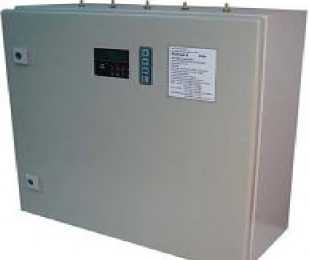

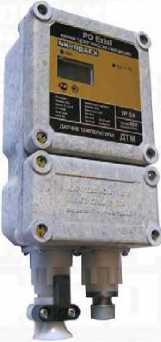

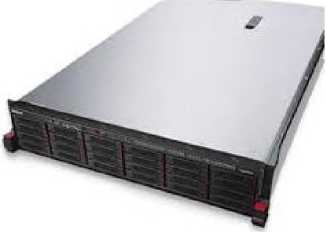

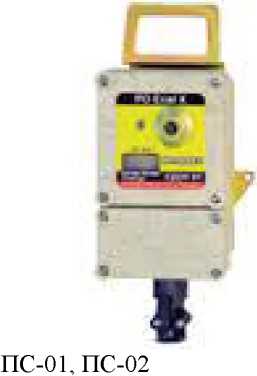

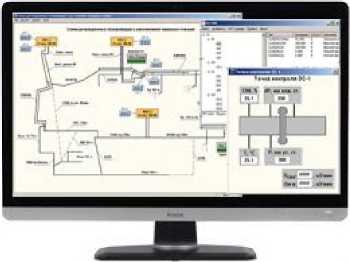

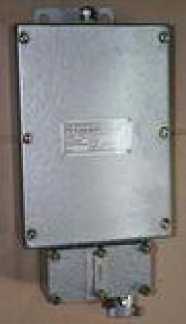

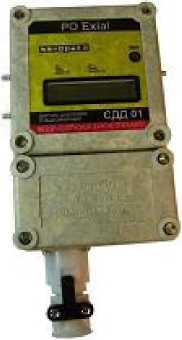

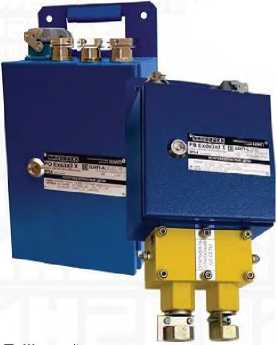

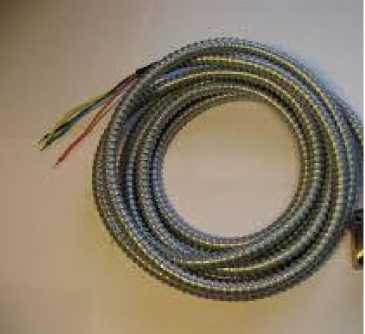

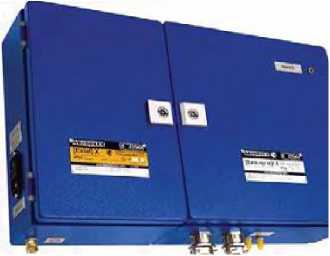

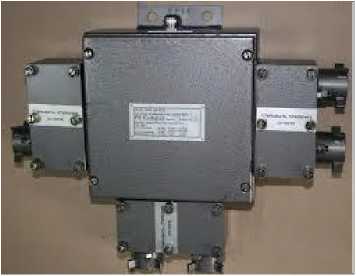

Общий вид основных технических средств аппаратуры приведен на рисунке 1.

АРМ Оператора

СУ-27

Сервер

Вычислительный блок ВБ-04

ИП ZVB

Узел связи СПИН

Блок трансформаторный

БТ-Х

Источник питания ШИП-С+ШИП-А

СДД01

БАВР

ДТМ-03, ДМС-03 э

ИТС2

Датчик температуры ДТМ ИСЗТ-01

ИВД-2

Датчик температуры ДТМ-Х (ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-

4)

сдтг

ивд-з

Рисунок 1 - Общий вид основных технических средств Аппаратуры контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ»

Повторитель-барьер искро-безопасности ПБИ-485.01.гг, ПБИ-485.02.гг

Программное обеспечение

Программное обеспечение (далее - ПО) аппаратуры имеет следующую структуру (рисунок 3):

1) полевой уровень - встроенное ПО микропроцессорных первичных измерительных преобразователей (ПИП);

2) контроллерный уровень - встроенное ПО вычислительных блоков ВБ-ХХ;

3) уровень передачи информации - ПО персонального компьютера - ОРС-сервер «КРУГ»;

4) диспетчерский уровень - прикладное ПО диспетчерского уровня (SCADA-система).

Встроенное ПО технических средств полевого, контроллерного уровня и уровня передачи информации специально разработано изготовителем соответствующих технических средств.

Встроенное ПО технических средств полевого уровня выполняет следующие функции:

- прием, обработка и передача измерительной информации от первичных измерительных преобразователей;

- индикацию результатов измерений и настроечных параметров;

- интерфейс с контроллерным уровнем (аналоговый выходной сигнал по напряжению от 0,4 до 2 В, цифровой выход по интерфейсу RS-485 или Microlan).

Встроенное ПО технических средств контроллерного уровня выполняет следующие функции:

- получение данных с технических средств полевого уровня;

- преобразование данных;

- индикацию результатов измерений и настроечных параметров;

- интерфейс с уровнем передачи информации.

Встроенного ПО технических средств уровня передачи информации выполняет следующие функции:

- интерфейс с контроллерным уровнем;

- интерфейс с ПО персонального компьютера уровня передачи данных (ОРС-сервер «КРУГ»),

ПО персонального компьютера уровня передачи информации выполняет следующие функции:

- интерфейс с техническими средствами уровня передачи данных;

- интерфейс с диспетчерским уровнем.

На диспетчерском уровне используются общепромышленные SCADA-системы типа «GENESIS32», «Advantech Studio», «Genie DAQ», «Rockwell», «WinCC», ПО связи «ValSrv», ПО связи «rtOPCClient», а также могут применяться другие SCADA-системы.

ПО связи «ValSrv» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat». Защита метрологически значимых данных и защита прикладного ПО связи «ValSrv» от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. ПО связи «rtOPCClient» использует метрологически значимую часть, которая содержит функции преобразования значений переменных для получения результатов измерения и оформлена в виде файла «RTSertificate.dat.

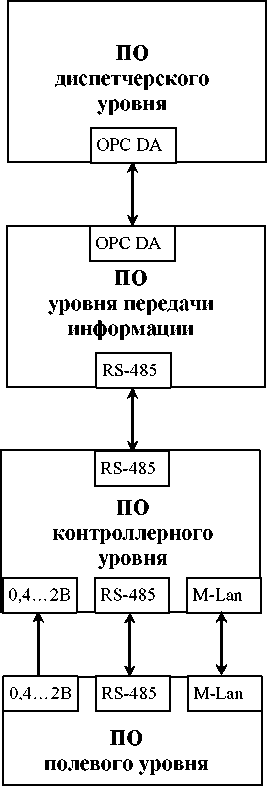

Рисунок 2 - Структурная схема программных средств Аппаратуры

Аппаратные отделения корпусов технических средств уровня передачи информации, крышка и технологическое окно для программирования корпуса ВБ-04 пломбируются с помощью пломб, имеющих свой уникальный идентификационный номер. Цифровой идентификатор ПО записывается в соответствующие ячейки энергонезависимой памяти при формировании технологической программы ВБ-04. Данная область памяти, после записи не может быть изменена в процессе эксплуатации. Расположение этой области скрыто от обслуживающего персонала. Перенастройку каналов может производить специалист сервисного центра, используя пароль для доступа к соответствующим настройкам, либо путем перепрошивки ВБ-04 новой технологической программой, подготовленной инженером программистом.

Идентификационные данные ОРС-сервера «КРУГ» и встроенного ПО ВБ-04 приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ОРС-сервер аппаратуры «КРУГ»

Встроенное ПО ВБ-04

Идентификационное наименование ПО

IGT MDB

mcu32 VB04 firmware

Номер версии (идентификационный номер) ПО

M3:01D8B58B/84B8DEFE-

МНЗ:1.0.0.5

М3: 5А7СМНЗ: 1.0.12

Идентификационные данные (признаки)

Значение

ОРС-сервер аппаратуры «КРУГ»

Встроенное ПО ВБ-04

Цифровой идентификатор ПО

01D8B58B (файл PIC18_Modbus_Lib.dll) 84B8DEFE

(файл LightOPC.dll)

5А7С

Алгоритм расчета цифрового идентификатора ПО

CRC32

Идентификатор является цифровой подписью

Примечания:

1. В обозначении номера версии ПО после символов «М3» указана часть идентификационных данных, отвечающих за метрологически значимую часть ПО, после МНЗ - метрологически незначимую часть ПО.

2. Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольной суммы, указанные в таблице, относятся только к файлам встроенного ПО указанной версии.

Уровень защиты встроенного ПО полевого уровня - «средний» по Р 50.2.077-2014.

Уровень защиты встроенного ПО уровня передачи информации - «высокий» по Р 50.2.077-2014.

Уровень защиты встроенного ПО контроллерного уровня - «средний» по Р 50.2.077-2014.

Уровень защиты автономного ПО уровня передачи информации (ПО ОРС-сервера аппаратуры «КРУГ») - «средний» по Р 50.2.077-2014.

Технические характеристики

1 Измерительный канал объемной доли метана, довзрывоопасной концентрации метановодородной смеси или горючих газов.

Таблица 3 - Основные метрологические характеристики измерительных каналов объемной доли метана, довзрывоопасной концентрации метано-водородной смеси или горючих газов

Датчик (первичный измерительный преобразователь)

Определяемый компонент

Диапазон показаний содержания определяемого компонента

Диапазон измерений содержания определяемого компонента

Пределы допускаемой основной погрешности

То.9, с, не бо

лее

1

2

3

4

5

6

ДМС 03

метан

от 0 до 100 % (об.д.)

от 0 до 2,5 % (об.д.) включ.

±0,1 % (об.д.)

10

от 5 до 100 % (об.д.)

±3 % (об.д.)

дмс озэ

метан и метано-водородная смесь 2)

от 0 до 100 % НКПР

от 0 до 57 % НКПР

±5 % НКПР

30

ИТС2-СН4-01, ИТС2-СН4-03

метан

от 0 до 100 % (об.д.)

от 0 до 2,5 % (об.д.) включ.

±0,1 % (об.д.)

20

от 5 до 100 % (об.д.)

±3,0 % (об.д.)

ИТС2-СН4-02, ИТС2-СН4-04

метан

от 0 до 100 % (об.д.)

от 0 до 2,5 % (об.д.)

±0,2 % (об.д.)

20

1

2

3

4

5

6

ИТС2-СН4-05, ИТС2-СН4-06

метан

от 0 до 100 % (об.д.)

от 0 до 100 % (об.д.)

±3,0 % (об.д.)

20

ИТС2-СН4-25, ИТС2-СН4-26

метан

от 0 до 100 % (об.д.)

от 0 до 2 % (об.д.) включ.

±0,1 % (об.д.)

30

св. 2 до 100 % (об.д.)

±5 % отн.

ИТС2-ГГ-07, ИТС2-ГГ-08

метановодородная смесь

от 0 до 100 % НКПР

от 0 до 57 % НКПР

±5 % НКПР

20

HTC2-CXHY-09, HTC2-CXHY-10

СН4-С10Н12

от 0 до 100 % НКПР

от 0 до 50 % НКПР

±5 % НКПР (по поверочному компоненту) ±7 % НКПР (по неповерочному компоненту)

40

О Указано То;9 первичного измерительного преобразователя без учета времени задержки канала передачи и отображения информации;

2 ) Поверочным компонентом является метан.

Таблица 4 - Прочие метрологические характеристики измерительных каналов объемной доли метана, довзрывоопасной концентрации метана, метано-водородной смеси или горючих газов

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой погрешности срабатывания сигнализации:

- при использовании в составе ИК датчиков ДМС03Э, ИТС2-ГГ-07, ИТС2-CXHY-09, % НКПР

- при использовании в составе ИК датчиков ДМС 03, ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-25, объемная доля определяемого компонента, %

±0,3

±0,1

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °C в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

- при   использовании   в   составе   ИК   датчиков   ИТС2-СН4-01,

ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06

- при   использовании   в   составе   ИК   датчиков   ИТС2-СН4-25,

ИТС2-СН4-26, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-09, HTC2-CXHY-10

±1,0

±0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ДМС 03, ДМС 03 Э,

±2,0

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды на каждые 15 % в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ИТС2-СН4-25, ИТС2-СН4-26

±0,4

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

- при использовании в составе ИК датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-09, HTC2-CXHY-10

- при использовании в составе ИК датчика ДМС 03, ДМС 03 Э

±1,0

±2,0

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности:

- при использовании в составе ИК датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-СН4-05, ИТС2-СН4-06

- при использовании в составе ИК датчиков ДМС 03, ДМС 03 Э, ИТС2-СН4-25, ИТС2-СН4-26

±1,0

±2,0

Пределы допускаемого изменения показаний газоанализатора за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности

±0,5

Таблица 5 - Технические характеристики измерительных каналов объемной доли метана, дов-зрывоопасной концентрации метана, метано-водородной смеси или горючих газов

Наименование характеристики

Значение

Время прогрева, мин, не более, при использовании в составе ИК датчиков: - ДМС 03, ДМС ОЗЭ

- ИТС2-СН4-25, ИТС2-СН4-26

- остальные датчики ИТС2

10

1,5 1

Диапазон настройки порогов срабатывания сигнализации:

- для датчиков ДМС 03, ДМС ОЗЭ, объемная доля метана, %

- для датчиков ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-25, объемная доля метана, %

- для датчиков ИТС2-ГГ-07, довзрывоопасная концентрация, % НКПР

- для датчиков HTC2-CXHY-09, довзрывоопасная концентрация, % НКПР

от 0,5 до 2,0

от 0,5 до 2,5

от 10 до 57

от 10 до 100

Интервал времени непрерывной работы без корректировки показаний, сут, не более, при использовании в составе ИК датчиков: -ДМС 03, ИТС2-СН4-01, ИТС2-СН4-02, ИТС2-СН4-03, ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СН4-25, ИТС2-СН4-26 - ДМС ОЗЭ

- ИТС2-СН4-05, ИТС2-СН4-06

- HTC2-CXHY-09, HTC2-CXHY-10,

30

5 180

90

Время срабатывания сигнализации, с, не более

15

Электропитание датчиков осуществляется постоянным током напряжением, В:

- ДМС 03, ДМС ОЗЭ

-ИТС2

12

от 6 до 12

Потребляемая датчиками ДМС 03, ДМС ОЗЭ электрическая мощность, Вт, не более

0,54

Потребляемый датчиками ИТС2 электрический ток, мА, не более

27

Наименование характеристики

Значение

Маркировка взрывозащиты: -ДМС 03

РО ExiasI X

- ДМС озэ

РО ExiasI X / lExiadsHB+H2 Т4 X

- ИТС2-СН4-01, ИТС2-СН4-03, ИТС2-СН4-05, ИТС2-СН4-06

РО ExiasI Ma X

- ИТС2-СН4-02, ИТС2-СН4-04, HTC2-CXHY-09, HTC2-CXHY-10, ИТС2-

РО ExiasI Ma X /

СН4-25, ИТС2-СН4-26

lExiadllB Т4 Gb X / lExiadllC Т4 Gb X /

Габаритные размеры датчиков, мм не более: - ДМС 03, ДМС ОЗЭ:

- высота

310

- ширина

140

- глубина

- ИТС2:

88

- высота

145

- ширина

55

- длина

40

Масса датчиков, кг, не более: - ДМС 03, ДМС ОЗЭ

з,о

-ИТС2

0,25

Средняя наработка на отказ, ч: - ДМС 03, ДМС ОЗЭ

10000

-ИТС2

15000

Средний срок службы, лет

6

Условия эксплуатации: - ДМС 03, ДМС ОЗЭ:

- диапазон температуры окружающей среды, °C

от -5 до +35

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа - ИТС2-СН4-01, ИТС2-СН4-03:

от 60,0 до 119,7

- диапазон температуры окружающей среды, °C

от -20 до +40

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

- ИТС2-СН4-02, ИТС2-СН4-04, ИТС2-ГГ-07, ИТС2-ГГ-08, HTC2-CXHY-09, HTC2-CXHY-10,

от 60,0 до 119,7

- диапазон температуры окружающей среды, °C

от-40 до+55

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа - ИТС2-СН4-25, ИТС2-СН4-26

от 87,8 до 119,7

- диапазон температуры окружающей среды, °C

от -40 до +45

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа - ИТС2-СН4-05, ИТС2-СН4-06

от 87,8 до 119,7

- диапазон температуры окружающей среды, °C

от-40 до+55

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

от 60,0 до 119,7

По заказу потребителя выпускаются датчики с напряжением питания 24 В.

2 Измерительный канал объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Таблица 6 - Основные метрологические характеристики измерительных каналов объемной доли

токсичных газов, водорода, диоксида углерода и кислорода

Первичный измерительный преобразователь

Определяемый компонент

Диапазон показаний объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

То.9, с, не более О

СДТГ01

Оксид углерода (СО)

от 0 до 200

-1 млн

от 0 до 50

-1 млн

±(2+0,1хСех) млн'1

120

СДТГ 02

Водород (Нг)

от 0 до 999

-1 млн

от 0 до 50

-1 млн

±(2+0,15хСеД млн'1

120

СДТГ 03

Водород (Н2)

от 0 до 1,0 % (об.д.)

от 0 до 0,5 (об.д.)

±0,1 % (об.д.)

120

СДТГ 05

Оксид азота (NO)

от 0 до 100

-1 млн

от 0 до 10

-1 млн

±(0,5±0,1хСех) млн'1

120

СДТГ 06

Диоксид азота (NO2)

от 0 до 100

-1 млн

от 0 до 10

-1 млн

±(0,2±0,05xCgA) млн'1

120

СДТГ11

Кислород (О2)

от 0 до 25% (об.д.)

от 0 до 25 % (об.д.)

±(0,5±0,1хСех) % (об.д.)

120

ИТС2-СО-11, ИТС2-СО-12

Оксид углерода (СО)

от 0 до 500

-1 млн

от 0 до 50 млн'1 включ.

±5 млн'1

45

св. 50 до 500

-1 млн

±10 % отн.

ИТС2-СО-13, ИТС2-СО-14

Оксид углерода (СО)

от 0 до 5000

-1 млн

от 0 до 500 млн'1 включ.

±50 млн'1

45

св. 500 до 5000 млн'1

±10 % отн.

ИТС2-О2-15, ИТС2-О2-16

Кислород (О2)

от 0 до 25% (об.д.)

от 0 до 25% (об.д.)

±0,6 % (об.д.)

30

HTC2-H2S-17,

HTC2-H2S-18

Сероводород (H2S)

от 0 до 100

-1 млн

от 0 до 10

-1 млн

±1,5 млн'1

45

св. 10 до 100

-1 млн

±15 % отн.

ИТС2-СО2-19, ИТС2-СО2-20

Диоксид углерода (СО2)

от 0 до 10 % (об.д.)

от 0 до 2 % (об.д.)

±0,1 % (об.д.)

30

HTC2-NO-21,

HTC2-NO-22

Оксид азота (NO)

от 0 до 100

-1 млн

от 0 до 20

-1 млн

±(1+0,1хСех) млн'1

45

HTC2-NO2-23, HTC2-NO2-24

Диоксида азота (NO2)

от 0 до 100

-1 млн

от 0 до 20

-1 млн

±(0,5±0,1хС4 млн'1

45

ИТС2-Н2-27, ИТС2-Н2-28

Водород (Н2)

от 0 до 2000

-1 млн

от 0 до 1500

-1 млн

±(2±0,12хСвА) млн' 1

100

Указан предел допускаемого времени установления показаний по уровню 0,9 (Тод) НИИ /датчика без учета времени задержки канала передачи и отображения информации. Свх - объемная доля определяемого компонента на входе ПИП, млн-1 или %,

Прочие метрологические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода приведены в таблице 7.

Таблица 7 - Прочие метрологические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °C, в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков СДТГ

±1,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности: - при использовании в составе ИК датчиков ИТС2-СО2-19, ИТС2-СО2-20

±0,5

-при использовании в составе ИК датчиков ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, ИТС2-Н28-17, ИТС2-Н28-18, HTC2-NO-21, HTC2-NO-22, HTC2-NO2-23, HTC2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28

±0,4

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды на каждые 15 % в диапазоне рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности при использовании в составе ИК датчиков ИТС2

±0,4

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков СДТГ

±0,5

Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления на каждые 4,0 кПа, в пределах рабочих условий эксплуатации, в долях от предела допускаемой основной погрешности, при использовании в составе ИК датчиков ИТС2

±0,2

Таблица 8 - Технические характеристики измерительных каналов объемной доли токсичных газов, водорода, диоксида углерода и кислорода

Наименование характеристики

Значение

Время прогрева, мин, не более, при использовании в составе ИК датчиков: - СДТГ 01, СДТГ 02, СДТГ 03

10

- СДТГ 05, СДТГ 06, СДТГ 11

200

-ИТС2

1

Интервал времени непрерывной работы без корректировки показаний, сут, не более, при использовании в составе ИК датчиков:

-СДТГ 01

60

-СДТГ 02, СДТГ 03, СДТГ 05, СДТГ 06, СДТГ И, ИТС2-Н2-27, ИТС2-Н2-28

30

- остальные датчики ИТС2

90

Электропитание датчиков осуществляется:

-СДТГ

от 9 до 15В (по-

-ИТС2

стоянный ток) от 41 до 63 В (переменный ток) от 6 до 12

Потребляемая датчиками СДТГ электрическая мощность, ВА, не более

0,25

Потребляемый датчиками ИТС2 электрический ток, мА, не более

27

Наименование характеристики

Значение

Маркировка взрывозащиты:

-СДТГ

РО Exial X

-ИТС2

РО Exial Ma X /

lExiallB Т4 Gb X /

lExiallC Т4 Gb X /

Габаритные размеры датчиков, мм не более:

- СДТГ:

- высота

400

- ширина

200

- глубина

150

- ИТС2:

- высота

145

- ширина

55

- длина

40

Масса датчиков, кг, не более:

-СДТГ

2,6

-ИТС2

0,25

Средняя наработка на отказ, ч:

-СДТГ

5000

-ИТС2

15000

Средний срок службы, лет:

-СДТГ

5

-ИТС2

6

Условия эксплуатации:

- СДТГ:

- диапазон температуры окружающей среды, °C

от -5 до +35

- относительная влажность при температуре +35°С, %

от 0 до 95

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

-ИТС2-СО-11, ИТС2-СО-12, ИТС2-СО-13, ИТС2-СО-14, ИТС2-О2-15,

ИТС2-О2-16, HTC2-H2S-17, HTC2-H2S-18, HTC2-NO-21, HTC2-NO-22,

HTC2-NO2-23, HTC2-NO2-24:

- диапазон температуры окружающей среды, °C

от -30 до +45

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

- ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-Н2-27, ИТС2-Н2-28:

- диапазон температуры окружающей среды, °C

от -20 до +45

- относительная влажность при температуре +35°С, %

до 100

- диапазон атмосферного давления, кПа

от 87,8 до 119,7

По заказу потребителя выпускаются датчики с напряжением питания 24 В.

3 Измерительный канал скорости воздушного потока

Таблица 9 - Основные метрологические характеристики измерительного канала скорости воздушного потока_____________________________________________________________________

Наименование характеристики

Значение

Диапазон измерений скорости воздушного потока, м/с: - датчик СДСВ 01 (ФИФ 22814-08)

- датчик СДСВ 01 (ФИФ 22814-18)

от 0,1 до 30

от 0,2 до 30

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешности при измерении скорости воздушного потока, м/с:

- датчик СДСВ 01 (ФИФ 22814-08):

- в диапазоне от 0,1 до 0,6 м/с включ.

- в диапазоне св. 0,6 до 30 м/с

- датчик СДСВ 01 (ФИФ 22814-18)

±0,1 ±(0,09+0,02-V)1} ±(0,1+0,03-v)1)

Время установления (время достижения показаний скорости 90 % от установившегося значения) для датчика СДСВ 01 (ФИФ 22814-08), с, не более

2; 8; 322)

V - значение скорости воздушного потока, м/с.

2) Указан предел допускаемого времени установления показаний ПИП / датчика без учета времени задержки канала передачи и отображения информации

Таблица 10 - Прочие метрологические характеристики измерительного канала скорости воздушного потока

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и контролируемой сред в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Пределы допускаемой дополнительной погрешности от изменения относительной влажности контролируемой среды в рабочих условиях эксплуатации, в долях от предела допускаемой основной погрешности

±0,5

Таблица 11 - Технические характеристики измерительного канала скорости воздушного потока

Наименование характеристики

Значение

Напряжение питания, В:

- постоянного тока (для СДСВ 01.YY.01-t.dd, и СДСВ 01.YY.XX-MZ)

12+3

- переменного тока (для СДСВ 01.YY.02-t.dd)

52+13

Потребляемый электрический ток, мА, не более:

- при напряжении питания постоянного тока 12 В (для СДСВ 01.YY.01-t.dd (ФИФ 22814-08))

40

- при напряжении питания постоянного тока 12 В (для СДСВ 01.YY.01-t.dd (ФИФ 22814-18) и СДСВ 01.YY.XX-MZ)

35

- при напряжении питания переменного тока 52 В (для СДСВ 01.YY.02-t.dd)

10

Маркировка взрывозащиты: - СДСВ 01 (ФИФ 22814-08)

РО Exial

- СДСВ 01 (ФИФ 22814-18)

РО Exial X

Габаритные размеры (без измерительной головки), мм не более: - датчик СДСВ 01 (ФИФ 22814-08):

- высота

90

- ширина

150

- длина

320

-датчик СДСВ 01.YY.01-t.dd, ИДСВ (без измерительной головки) (ФИФ 22814-18):

- высота

90

- ширина

170

- длина

320

- датчик СДСВ 01.YY.XX-M (ФИФ 22814-18): - высота

90

- ширина

100

- длина

470

Наименование характеристики

Значение

Масса (без измерительной головки), кг, не более

з,о

Средняя наработка на отказ, ч: - СДСВ 01 (ФИФ 22814-08) - СДСВ 01 (ФИФ 22814-18)

5000

10000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

- относительная влажность при температуре +25°С, %

- диапазон атмосферного давления, кПа

от -10 до +35 от 20 до 100 от 84 до 119,7

4 Измерительный канал массовой концентрации пыли

Таблица 12 - Основные метрологические характеристики измерительного канала массовой кон

центрации пыли

Наименование характеристики

Значение

Диапазон измерений массовой концентрации пыли, мг/м3

от 0 до 1500

Пределы допускаемой погрешности:

- приведенной, в диапазоне от 0 до 100 мг/м3 включ., % - относительной, в диапазоне св. 100 до 1500 мг/м3, %

±20

±20

Время установления (время достижения показаний скорости 90 % от установившегося значения), с, не более

2; 8; 322)

Примечание - Метрологические характеристики установлены для тестового аэрозоля.

Таблица 13 - Технические характеристики измерительного канала массовой концентрации пыли

приведены

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

12

Потребляемая мощность, ВА

3

Маркировка взрывозащиты

РО Exial

Габаритные размеры, мм не более:

- высота

- ширина

- длина

95

210

293

Масса, кг, не более

1,55

Средняя наработка на отказ, ч:

4000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

- относительная влажность, %

- диапазон атмосферного давления, кПа

от ±2 до +35 от 20 до 98 от 84,0 до 106,7

5 Измерительный канал давления газа и жидкости

Таблица 14 - Основные метрологические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Диапазоны измерений^

- дифференциального давления, кПа

- абсолютного давления, кПа

- избыточного давления, МПа

от 0 до 5,89/40/100/500/1000

от 53,2 до 114,4; от 26,6 до 199,5; от 60 до 200/500/1000/2500 от Одо 0,6/1/2,5/6/10/25

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности, %

±2,0

Время установления (время достижения показаний скорости 90 % от установившегося значения), с, не более

2; 8; 322)

0 По дополнительному заказу возможны изменения диапазонов измерений давления.

Таблица 15 - Прочие метрологические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Предел допускаемой вариации показаний, % от диапазона измерений

1,0

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °C, в рабочих условиях эксплуатации, %

±1,0

Таблица 16 - Технические характеристики измерительного канала давления газа и жидкости

Наименование характеристики

Значение

Напряжение питания постоянного тока, В - номинальное

- допустимое рабочее

12

от 8 до 15

Потребляемый мощность, мВА

180

Маркировка взрывозащиты

РО Exial

Габаритные размеры1), мм не более:

- высота

- ширина

- длина

374

90

175

Масса, г, не более

2700

Средняя наработка на отказ, ч:

10000

Средний срок службы, лет

5

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

- относительная влажность, %

- диапазон атмосферного давления, кПа

от ±5 до +35 до 100 от 87,8 до 119,7

0 Без учета выносного тензомодуля.

6 Измерительный канал зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Таблица 17 - Основные метрологические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Диапазон измерений, мм

от 0,1 до 6,0

Пределы допускаемой погрешности

- аналоговый канал, приведенной к диапазону измерений, %

- цифровой канал, абсолютной, мм

±0,5

±0,1

Таблица 18 - Прочие метрологические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала во всем диапазоне измерений воздушного зазора, мм

±0,2

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды:

- аналоговый канал, приведенная погрешность, % / °C

- цифровой канал, абсолютная погрешность, мм / °C

±0,05 ±0,006

Таблица 19 - Технические характеристики измерительного канала зазора между торцом чувствительной части датчика и поверхностью контролируемого объекта

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 24

Маркировка взрывозащиты

РО Exial X

Габаритные размеры, мм не более:

- высота

66

- диаметр

47

- длина

160

Масса с кабелем 3,5 м, кг, не более

1,5

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

от -60 до +80

7 Измерительный канал средних квадратических значений (СКЗ) виброскорости

Таблица 20 - Основные метрологические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Диапазон измерений СКЗ виброскорости по каждой из трех осей чувствительности, мм/с

от 0,5 до 30,0

Диапазон рабочих частот измерений СКЗ виброскорости по каждой из трех осей чувствительности, Гц

от 10 до 1000

Пределы допускаемой основной погрешности измерений СКЗ виброскорости во всем диапазоне частот и диапазоне амплитуд, %

±10

Таблица 21 - Прочие метрологические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности срабатывания предупредительного и аварийного сигнала датчика при превышении заданных уставок во всем диапазоне измерений СКЗ виброскорости, мм/с

±0,2

Пределы допускаемой дополнительной относительной погрешности измерений СКЗ виброскорости, вызванной изменением температуры окружающего воздуха, %/°С

±0,1

Таблица 22 - Технические характеристики измерительного канала (СКЗ) виброскорости

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 12 до 24

Маркировка взрывозащиты

РО Exial X

Наименование характеристики

Значение

Габаритные размеры, мм не более:

- высота

65

- диаметр

50

- длина

66

Масса с кабелем 3,5 м, кг, не более

1,2

Условия эксплуатации:

- диапазон температуры окружающей среды, °C

от -60 до +80

8 Измерительный канал температуры

Таблица 23 - Основные метрологические характеристики измерительного канала температуры

Наименование характеристики

Значение

Диапазон показаний, °C: - ДТМ, ДТМ-3, ДТМ-4 - ДТМ-1, ДТМ-2

от -55 до +125 от -40 до +100

Диапазон измерений, °C: - ДТМ, ДТМ-3, ДТМ-4 - ДТМ-1, ДТМ-2

от -10 до +85 от -10 до +35

Пределы допускаемой абсолютной погрешности, °C

±0,5

Пределы допускаемой погрешности преобразования (для ДТМ-1, ДТМ-3), °C

±0,75

Таблица 24 - Технические характеристики измерительного канала температу

ры

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В

12

Диапазон напряжение питания постоянного тока, В

от 8 до 14

Потребляемая мощность, мВ А, не более

360

Маркировка взрывозащиты:

-ДТМ

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

РО Exial X РО Exial

Габаритные размеры, мм не более:

-ДТМ

- диаметр

- длина

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

- длина

- ширина

- высота

20 300

320 165

98

Масса г, не более

-ДТМ

- ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

400

2700

Условия эксплуатации:

- ДТМ, ДТМ-3, ДТМ-4

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

- ДТМ-1, ДТМ-2

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

от -10 до +85

от 0 до 100 от 87,6 до 119,7

от -10 до +35

от 0 до 100

Наименование характеристики

Значение

- диапазон атмосферного давления, кПа

от 87,6 до 119,7

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

6

9 Технические средства контроллерного уровня

Таблица 25 - Технические характеристики средств контроллерного уровня

Наименование характеристики

Значение

Напряжение питания постоянного тока ВБ, В

12+1,5

Потребляемый ВБ электрический ток, не более, А

1

Габаритные размеры, мм, не более

- глубина

210

- ширина

300

- высота

400

Масса, кг, не более

15

Условия эксплуатации

- диапазон температуры окружающей среды, °C

от +5 до +35

- диапазон относительной влажности воздуха, %

от 0 до 100

- диапазон атмосферного давления, кПа

от 87,9 до 119,7

Маркировка взрывозащиты

РО Exial X

Средняя наработка на отказ, ч

20000

Средний срок службы, лет

5

10 Технические средства уровня передачи информации

Таблица 26 - Технические характеристики средств уровня передачи информации

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В - ПС-ХХ

12

- HBH-485.01.ZZ, HBH-485.02.ZZ

12

Диапазон допустимых напряжения питания постоянного тока, В - ПС-ХХ

от 7 до 16,5

- ПБИ-485.01.гг, ПБИ-485.02.гг

от 9 до 15

Потребляемая мощность при номинальном напряжении питания, мВт, не более

- ПС-ХХ

500

- ПБИ-485.01.гг, ПБИ-485.02.гг

600

Габаритные размеры, мм, не более - ПС-ХХ

- глубина

88

- ширина

110

- высота

310

- nBH-485.01.ZZ, nBH-485.02.ZZ

- глубина

200

- ширина

400

- высота

400

Масса, кг, не более - ПС-ХХ

з,о

- ПБИ-485.01.гг, ПБИ-485.02.гг

8,0

Наименование характеристики

Значение

Условия эксплуатации:

- ПС-ХХ

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

- nBH-485.01.ZZ, nBH-485.02.ZZ

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

от +5 до +35 от 0 до 100 от 87,9 до 119,7

от -5 до +40 от 20 до 100 от 87,8 до 119,7

Маркировка взрывозащиты:

-ПС-01

- ПС-02

-nBH-485.01.ZZ

-nBH-485.02.ZZ

РО Exial X [Exia] I РО Exial X [Exia] IX

Средняя наработка на отказ, ч

5000

Средний срок службы, лет

5

11 Технические средства уровня питания

Таблица 27 - Технические характеристики средств уровня питания

Наименование характеристики

Значение

Номинальное напряжение питания постоянного тока, В

36

Потребляемый электрический ток, мА, не более

800

Габаритные размеры, мм, не более

- источник питания ZVB

- глубина

100

- ширина

210

- высота

515

- шахтный источник питания IHHn-C.K.S.YY/VV(+yy/vv)

250

450

250

- глубина

- ширина

- высота

- шахтный источник питания ПГИП- A k s yy/w(-M)

- глубина

250

- ширина

350

- высота

- шахтный источник питания ПТИП-У К S YY/W+k s yy/w

250

- глубина

250

- ширина

450

- высота

- блоки трансформаторные БТ-1, БТ-3, БТ-6

350

- глубина

100

- ширина

590

- высота

- блок автоматического ввода резерва БАВР

450

- глубина

100

- ширина

590

- высота

280

Наименование характеристики

Значение

Масса, кг, не более

- источник питания ZVB

- шахтный источник питания IIIHn-C.K.S.YY/VV(+yy/vv)

- шахтный источник питания ТТТИП- A k s yy/w(-M)

- шахтный источник питания ТТТИП-У К S YY/VV+k s .yy/vv

- блоки трансформаторные БТ-1, БТ-3, БТ-6

- блок автоматического ввода резерва БАВР

15

12

12

20

25

20

Условия эксплуатации

- ZVB, БАВР, БТ

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, % -ШИП

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

от -5 до +40 от 20 до 100

от -5 до +40

от 20 до 100

от 87,8 до 119,7

Маркировка взрывозащиты - mnn-C.K.S.YY/VV(+yy/vv)

- YY = 01.

.03

РВ Exds[ia]I X / lExds[ia]IIBT4 X

- YY = 03.

.12

РВ Exds[ia]I X

- ШИП-A.k.s.yy/vv

- YY = 01.

.03

РО Exs[ia]I X / 0Exs[ia]IIBT4 X

- YY = 03.

.12

РО Exs[ia]I X

ШИП-A.k.s.yy/vv-M

- YY = 01.

.03

Exsia]IU / [Exsia]IIBT4 U

- YY = 03.

.12

[Exsia]IU

- ШИП-y.K.S.YY/VV+k.s.yy/vv

PB Exds[ia]I X / PO Exds[ia]I X

Средняя наработка на отказ, ч

20000

Средний срок службы, лет:

-ZVB

-шип

- БАВР, БТ

5 (3 года для аккумуляторных батарей)

5 (1,5 года для аккумуляторных батарей)

5

12 Технические средства диспетчерского уровня

Таблица 28 - Технические характеристики средств диспетчерского уровня

Наименование характеристики

Значение

Диапазон напряжения питания переменного тока, В

от 198 до 253 В

Длительность питания от аккумуляторных батарей, мин, не менее

10

Наименование характеристики

Значение

Условия эксплуатации

- диапазон температуры окружающей среды, °C

- диапазон относительной влажности воздуха, %

- диапазон атмосферного давления, кПа

от +10 до +40 от 30 до 70 от 87,8 до 119,7

Маркировка взрывозащиты

без взрывозащиты

Знак утверждения типа

наносится на табличку на составные части аппаратуры и на титульный листы Руководства по эксплуатации и Паспорта типографским методом.

Комплектность

Таблица 29 - Комплектность аппаратуры

Наименование

Обозначение

Количество

Полевой уровень

Датчик метана ДМС 03

-

по заявке заказчика

Датчик горючих газов ДМС 03 Э

-

Измеритель скорости воздушного потока СДСВ 01

-

Датчики горючих и токсичных газов интеллектуальные стационарные ИТС

-

Датчик давления стационарный СДД 01

-

Датчик токсичных газов СДТГ XX

-

Датчик температуры ДТМ, ДТМ-1, ДТМ-2, ДТМ-3, ДТМ-4

-

Датчик вибрации ИВД-Х

-

Устройство звуковой и световой сигнализации СУ-ХХ

-

Блок промежуточного реле БПР

-

Уровень питания

Источник питания ZVB

-

по заявке заказчика

Шахтный источник питания ШИП

-

Блоки трансформаторные БТ-1, БТ-3 и БТ-6

-

Блок автоматического ввода резерва Б АВР

-

Контроллерный уровень

Вычислительный блок ВБ-04

-

не менее 1

Уровень передачи информации

Повторитель сигналов ПС-02 (барьер искробезопасности)

-

по заявке заказчика

Повторитель сигналов ПС-01

-

Повторитель-барьер искробезопасности nBH-485.01.ZZ

-

Повторитель-барьер искробезопасности ПБИ-485.02.гг

-

Программное обеспечение аппаратуры

ОРС-сервер «КРУГ»

-

1 шт.

SCADA система (IngortechSCADA, Trace MODE, Genesis, Advantech Studio и другие)

-

по заявке заказчика

Вспомогательное оборудование

Устройство считывания данных с модуля хранения информации

-

1 шт.

Кабель RS232

-

1 шт.

Запасной модуль хранения информации

-

1 шт.

Наименование

Обозначение

Количество

Источник питания ~220В/=12В

-

1 шт.

Торцевой ключ

-

1 шт.

Предохранители

-

2 шт.

Документация

Руководство по эксплуатации

ПГТ.041410.002-00.000 РЭ

1 шт

Паспорт

ПГТ.041410.002-00.000 РЭ

1 шт

Методика поверки

МП-242-2078-2016 с изменением № 1

1 шт

Примечания:

1) Точная спецификация технических и программных средств Аппаратуры для конкретного горно-технологического объекта, определяется заказной спецификацией на Аппаратуру.

2) В комплект поставки Аппаратуры не входят кабельные изделия и средства, применяемые при градуировке датчиков.

3) В комплект каждого устройства входят Руководство по эксплуатации, Паспорт, комплект запасных частей, в комплект ДМС 03, ДМС 03 Э, СДСВ 01, СДТГ XX, ДТМ, ИВД-Х входят Методики поверки.

Поверка

осуществляется по документу МП-242-2078-2016 с изменением № 1 «ГСП. Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 16 августа 2018 г.

Основные средства поверки:

-стандартные образцы состава газовые смеси метан - воздух (ГСО 10532-2014, 105312014), метан - азот (ГСО 10532-2014), водород - воздух (ГСО 10531-2014, 10532-2014), пропан - воздух (ГСО 10540-2014, 10541-2014), бутан - воздух (ГСО 10540-2014, 10541-2014), гексан-воздух (ГСО 10540-2014, 10541-2014), оксид углерода - воздух (ГСО 10531-2014, 10532-2014), оксид азота - азот (ГСО 10546-2014, 10547-2014), диоксид азота - азот (ГСО 10545-2014, 105462014), кислород - азот (ГСО 10532-2014), сероводород - воздух (ГСО 10546-2014, 10547-2014), диоксид углерода - воздух (ГСО 10531-2014, 10532-2014).

Калибратор напряжения и тока искробезопасный КНТИ-40.00.00, (per. № 49740-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или на эксплуатационный документ.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N1034н)

ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.886-2015 Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока

ГОСТ 8.606-2004 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов

ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 106 Па

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема измерений разности давлений до 4хЮ4 Па

ГОСТ Р 8.800-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот от Г10’1 до 2-104 Гц

ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ТУ 3148-004-44645436-2008 Аппаратура контроля эффективности работы газоотсасывающих установок и дегазационных систем «КРУГ». Технические условия

Смотрите также

47249-16
Levelflex FMP5* Уровнемеры микроимпульсные
Фирма "Endress+Hauser SE+Co. KG", Германия Производственные площадки: Endress+Hauser SE+Co.KG, Германия; Endress+Hauser (Suzhou) Automation Instrumentation Co., Ltd., Китай; Endress+Hauser (India) Automation Instrumentation Pvt. Ltd., Индия. Фирма "Endress+Hauser GmbH + Co. KG", Германия (срок свидетельства: 28.06.2021 г.)
Уровнемеры микроимпульсные Levelflex FMP5* (далее уровнемеры) предназначены для непрерывного измерения уровня различных продуктов: жидкостей (в т.ч. нефтепродуктов, сжиженных углеводородных газов (СУГ), широких фракций легких углеводородов (ШФЛУ), сж...
47266-16
ЭЛМЕТРО-Фломак Счетчики-расходомеры массовые
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО «ЭлМетро Групп»), г. Челябинск
Счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (далее - расходомеры) предназначены для измерения:
47336-16
КОРУНД Датчики давления малогабаритные
ООО "СТЭНЛИ", РОССИЯ, г.Москва
Датчики давления малогабаритные КОРУНД предназначены для непрерывного измерения и преобразования величины измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности д...
47365-17
Vitalon 400 Анализаторы полуавтоматические биохимические
Фирма "Rayto Life And Analytical Sciences Co., Ltd.", КИТАЙ
Анализаторы полуавтоматические биохимические Vitalon 400 (далее - анализаторы) предназначены для измерения содержания глюкозы, мочевины, холестерина, а также, ионов (Na+, K+, Cl-) в биологических жидкостях.
Анализаторы серы общей рентгеноабсорбционные в потоке нефти/нефтепродуктов при высоком давлении NEX XT (далее - анализаторы NEX XT) предназначены для экспрессного измерения массовой доли серы общей в потоке нефти/нефтепродуктов.
