Спектрометры оптические эмиссионные PDA-7000, PDA-8000
| Номер в ГРСИ РФ: | 47102-11 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Shimadzu", Япония |
Для количественного химического анализа черных и цветных металлов и сплавов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47102-11 |
| Наименование | Спектрометры оптические эмиссионные |
| Модель | PDA-7000, PDA-8000 |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Япония |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 16.06.2016 |
| Номер сертификата | 43028 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2872 от 16.06.11 п.14 |
Производитель / Заявитель
Фирма "Shimadzu Corporation", Япония
Япония
1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan, тел. +81 (75) 823-1066, факс +81 (75) 823-4614 [3, Kanda-Nishikicho 1-chome, Chiyoda-ku, Tokyo 101, Japan, тел.+81 (3) 3219-5641, факс +81 (3) 3219-5710]
Поверка
| Методика поверки / информация о поверке | МП 203-0102-2010 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 18 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 15.12.2024 |
Поверители
Скачать
| 47102-11: Описание типа СИ | Скачать | 802.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение и средства измерений
Спектрометры оптические эмиссионные моделей PDA-7000, PDA-8000 (далее - спектрометры) предназначены для количественного химического анализа черных и цветных металлов и сплавов.
Описание
Принцип действия спектрометров основан на атомизации образца и возбуждении атомов при помощи искры с контролируемыми параметрами напряжения и тока. Переход возбужденных атомов в основное состояние приводит к эмиссии оптического излучения с характерными длинами волн, позволяющей идентифицировать элементы. Содержание элементов в металлах и сплавах определяют по градуировочной зависимости между интенсивностью эмиссии фотонов и массовой концентрацией элементов.
Для измерения интенсивности оптического излучения с высоким спектральным разрешением применяются монохроматоры с голографическими дифракционными решетками и фотоумножителями в качестве измерительных преобразователей. Конфигурация спектрометров предусматривает установку до 64 аналитических каналов. Модели различаются техническими характеристиками и программным обеспечением.

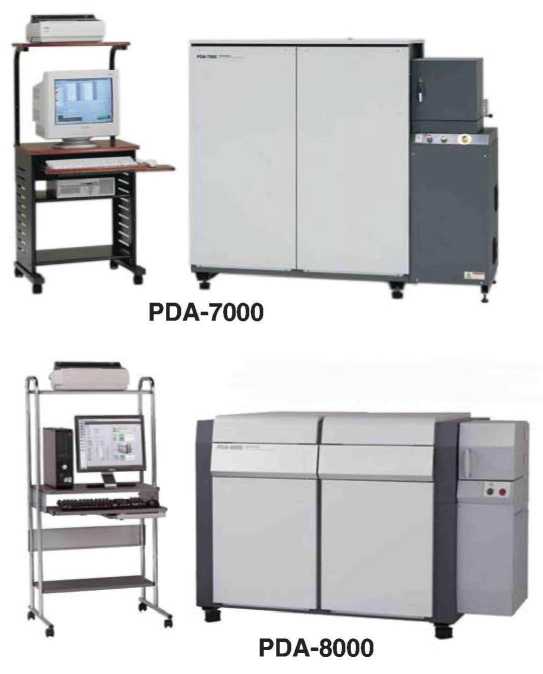

Внешний вид спектрометров и место пломбирования от несанкционированного доступа приведены на рисунке.
Программное обеспечение
Управление всеми режимами и функциями спектрометров и обработка измерительной информации осуществляется с помощью компьютера с использованием внешнего программного обеспечения, разработанного фирмой-изготовителем специально для решения любых задач из области анализа металлов и сплавов в черной и цветной металлургии.
Идентификационные данные программного обеспечения для обеих моделей спектрометров:
|
Модель спектрометра |
Наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
PDA-7000 |
PDA для Windows |
2.51 Rel.001 |
04 14 C9 94 dd 24 AA 80 04/2 72 27 81 20 3C 1е 62 90 53 16 29 |
SHA 1 |
|
PDA-8000 |
PDA -R |
1.10 Rel.001 |
04 14 2b 5a bb 61 6е 6d 11 4b fd d4 12 47 ab a2 cb bb ff c4 87 bf |
SHA 1 |
Программное обеспечение не оказывает влияния на метрологические характеристики оптических эмиссионных спектрометров моделей PDA-7000 и PDA-8000, т.к. предназначено для управления прибором и обработки информации, полученной об анализируемых объектах в лабораторных условиях, и не используется при выполнении спектрометром элементного анализа этих объектов.
Уровень защиты ПО от несанкционированного доступа - «А» согласно МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Наименование характеристики для модели | |
|
PDA-8000 |
PDA-7000 | |
|
Диапазон длин волн, нм |
120 - 540 или 120 - 670 |
120-590 |
|
Фокусное расстояние, мм |
1000 |
600 |
|
Предел допускаемого относительного СКО результатов измерений массовой доли компонентов, % ), в диапазоне массовой доли: от 0,0001 до 0,001 % св.0,01 до 1,0 % св. 1,0 % |
10 5 1 |
10 5 1 |
|
Максимальное число каналов |
64 | |
|
Потребляемая мощность, кВ^А, не более |
1,5 |
4 |
|
Масса, кг, не более |
550 |
500 |
|
Габаритные размеры, мм, не более: - спектрометр |
1690х1070х1142 |
1550х620х1330 |
|
- вакуумный насос |
230х475х253 | |
|
- система обработки данных |
650х600х1380 | |
|
Напряжение питания от сети переменного тока частотой (50 ±1)Гц, В |
200/220/230±10% или 240±5% | |
|
Напряжение разряда, В |
300 или 500 по выбору | |
|
Частота разряда, Г ц |
Макс. 500 | |
|
Средний срок службы, лет |
8 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной печати и на фирменную планку прибора фотохимическим методом.
Комплектность
Спектрометр (PDA-7000 или PDA-8000)
Комплект эксплуатационной документации 1 экз.
Методика поверки 1 экз.
Комплект программного обеспечения 1 экз.
Комплект ЗИП 1 экз.
Поверка
осуществляется по методике поверки МП 203-0102-2010 «Спектрометры оптические эмиссионные моделей PDA 7000, PDA-8000. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И.Менделеева” в декабре 2010 г Основные средства поверки: государственные стандартные образцы состава металлов и сплавав, например, ГСО 6563-93/6567-93 состава алюминиевых сплавов типов АК7П, АК5М2П (комплект М182), или иные аналогичные.
Сведения о методах измерений
Методы эмиссионного спектрального анализа металлов и сплавов изложены в следующих стандартах:
ГОСТ 3221-85 «Алюминий первичный. Методы спектрального анализа»
ГОСТ 6012-98 «Никель. Методы химико-атомно-эмиссионного спектрального анализа»
ГОСТ 15483.10-2004 «Олово. Методы атомно-эмиссионного спектрального анализа»
ГОСТ 31382-2009 «Медь. Методы анализа»
ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Методы анализа» и др.
Нормативные документы
Техническая документация «SHIMADZU CORPORATION», Япония
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции (металлов и сплавов) установленным законодательством Российской Федерации обязательным требованиям.
