Счетчики холодной воды турбинные ВМХм
| Номер в ГРСИ РФ: | 47103-11 |
|---|---|
| Производитель / заявитель: | ОАО "Завод "Водоприбор", г.Москва |
Для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 в системах водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47103-11 |
| Действует | по 16.06.2016 |
| Наименование | Счетчики холодной воды турбинные |
| Модель | ВМХм |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 058dacb3-aee4-1b86-3b52-fbfb0d65f89c |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 400-09-93-97 |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 13.03.2014 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 16.06.2016 |
| Номер сертификата | 43029 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 308 п. 03 от 13.03.2014Приказ 2872 от 16.06.11 п.15 |
Производитель / Заявитель
ОАО "Завод "Водоприбор", г.Москва; ОАО УК "Завод Водоприбор", г.Москва
Россия
129626, ул.Новоалексеевская, 16. Тел.(495) 686-42-05, 686-13-43, 686-31-00, 286-42-05 www.vodopribor.su
Поверка
| Методика поверки / информация о поверке | 10282.00.00.00 МП |
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
3819
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3552 (93%) |
| Неуспешных поверок (СИ непригодно) | 267 (7 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
47103-11: Описание типа
2011-47103-11.pdf
|
Скачать | 135.4 КБ | |
|
47103-11: Методика поверки
2022-mp47103-11.pdf
|
Скачать | 65.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной воды турбинные ВМХм предназначены для измерений объема питьевой воды по СанПиН 2.1.4.1074-01 в системах водоснабжения.

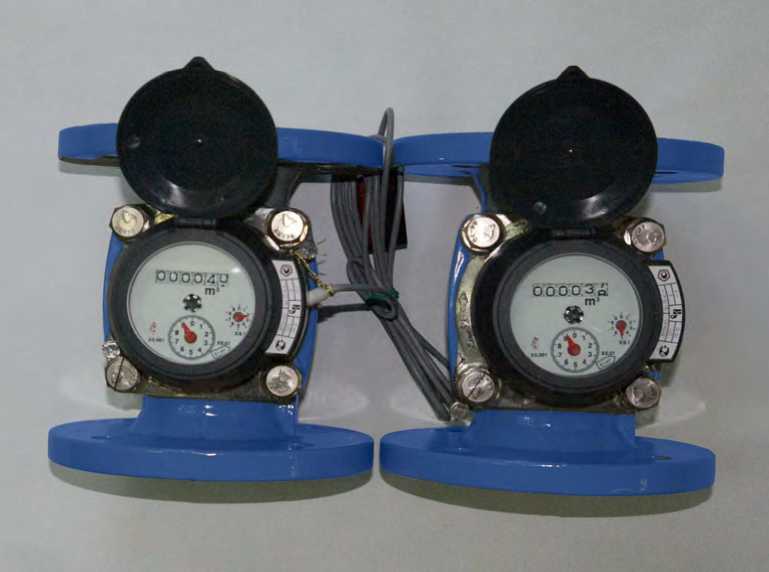

Описание
Принцип действия счетчика холодной воды турбинного ВМХм основан на измерении числа оборотов турбинки, вращающейся под действием потока воды.
Счетчики холодной воды турбинные ВМХм состоят из корпуса и измерительного преобразователя с индикаторным устройством. Измерительный преобразователь преобразует скорость потока воды во вращение турбинки, которая через магнитную муфту передает вращение индикаторному устройству. Индикаторное устройство имеет масштабирующий редуктор с роликовыми и стрелочными указателями объема и через масштабирующий редуктор обеспечивает отсчет показаний в "м3" и его долях. Конструктивно счетчики защищены от воздействия внешнего магнитного поля.
Счетчики холодной воды турбинные ВМХм соответствуют метрологическому классу В по ГОСТ Р 50193.1-92 и устанавливаются на горизонтальных, вертикальных и наклонных трубопроводах.
Для дистанционной передачи показаний счетчики холодной воды турбинные ВМХм комплектуются герконовыми датчиками импульсов. При установке датчиков импульсов навешивается дополнительная пломба.
Технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Диаметр условного прохода мм |
50 |
65 |
80 |
100 |
150 |
200 |
|
Наибольший расход, Qmax, м3/ч |
30 |
50 |
80 |
120 |
300 |
500 |
|
Номинальный расход, Qn, м3/ч |
15 |
25 |
40 |
60 |
150 |
250 |
|
Переходный расход, Qt, м3/ч |
3 |
5 |
8 |
12 |
30 |
50 |
|
Наименьший расход, Qmin, м3/ч |
0,45 |
0,75 |
1,2 |
1,8 |
4,5 |
7,5 |
|
Порог чувствительности, не более, м3/ч |
0,2 |
0,35 |
0,6 |
0,9 |
2,2 |
3 |
|
Пределы допускаемой относительной погрешности измерения объема, % |
± 5 - в диапазоне от Qmin до Qt ± 2 - в диапазоне от Qt до Qmax | |||||
|
Емкость индикаторного устройства, 3 м |
999999 |
9999999 | ||||
|
Наименьшая цена деления, м3 |
0,0005 |
0,005 | ||||
|
Цена импульса, м /имп |
0,1 |
10 | ||||
|
1,0 | ||||||
|
Г идравлическое сопротивление счетчиков, S m (м3/ч)2 |
8,2х10- 4 |
7х10-4 |
1,1х10-4 |
8,3х10-5 |
1,6х10-5 |
3,3х10-6 |
|
Г абаритные размеры, мм, не более - монтажная длина - высота |
200 198 |
200 210 |
225 245 |
250 260 |
330 310 |
350 380 |
|
Масса, кг, не более |
8,0 |
10 |
13,5 |
17,5 |
33,0 |
56,0 |
|
Присоединение к трубопроводу |
Фланцевое по ГОСТ 12815-80 | |||||
|
Средняя наработка на отказ, ч, не менее |
100000 | |||||
|
Средний срок службы, лет, не менее |
12 | |||||
|
Условия эксплуатации: - температура измеряемой воды и окружающего воздуха, ° С - давление, не более, МПа (кгс/см2) - относительная влажность, %, не более 80% |
от + 5°С до + 50°С 1,6 (16) 80 % | |||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку фотохимическим способом.
Комплектность
|
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечания |
|
1 |
Счетчик холодной воды турбинный |
ВМХм |
1 шт. |
Исполнение по заказу |
|
2 |
Прокладка фланцевая |
2 шт. | ||
|
3 |
Датчик импульсов |
1 шт. |
По заказу | |
|
4 |
Паспорт |
10282.00.00.00 ПС |
1 экз. | |
|
5 |
Методика поверки |
10282.00.00.00 МП |
1 экз. |
Поверка
осуществляется по документу 10282.00.00.00 МП «Счетчики холодной воды турбинные
ВМХм. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 21 марта 2011 г. При поверке применяются следующие средства измерений:
- установка поверочная по ГОСТ 8.156-83, диапазон расходов от 0,02 до 250 м3/ч, ПГ ±0,2%;
- стенд гидравлический, давление не менее 2,4 МПа, манометр класс точности 1,0 ГОСТ 2405-80;
- термометр лабораторный ТЛ-4 с ценой деления 0,1 °С по ГОСТ 28498-90;
- аспирационный психрометр - барометр по ГОСТ 6853-74.
Сведения о методиках (методах) измерений Методика измерений приведена в Паспорте.
Нормативные документы
1. ГОСТ Р 50193.1.-92 "Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования".
2. ГОСТ 14167 -83 "Счетчики холодной воды турбинные. Технические условия".
3. ГОСТ 8.510-2002 «Государственная поверочная схема для средств измерений объема и массы жидкости»;
4. ТУ 400-09-93-97 «Счетчики холодной и горячей воды ВМХ, ВМХм, ВМГ и преобразователи измерительные ИПХ и ИПГ для счетчиков холодной и горячей воды».
Рекомендации к применению
Осуществление торговли и товарообменных операций в системе коммерческого учета водоснабжения.
