Трансформаторы тока ADB120
| Номер в ГРСИ РФ: | 47120-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47120-11 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ADB120 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 60f1d51b-8f81-d484-7bac-1fc8d3d02a9c | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Турция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43105 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 3212 от 05.07.11 п.22 |
Производитель / Заявитель
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", ТУРЦИЯ
Турция
Seyhli Koyu Transtek Cad. No: 14 Pendik - ISTANBUL, тел. 00 90 216 378 23 23, факс +90 216 378 23 27, www. alce-elektrik.com.tr Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey. Тел. +90 216 378 23 23 Факс +90 216 378 26 43.
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 48 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47120-11: Описание типа
2011-47120-11.pdf
|
Скачать | 91 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ADB120 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

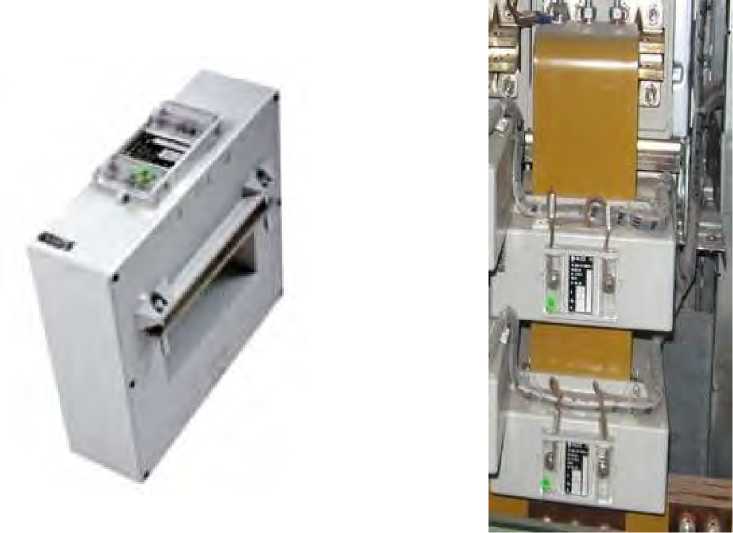

Трансформаторы тока ADB120 по принципу конструкции - шинные. С одним коэффициентом трансформации. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой - для измерений и учета.
Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и заключена в изолирующий корпус из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги. Вывод вторичной обмотки подключен к клеммнику, закрепленному на корпусе трансформатора.
На трансформаторе имеется табличка технических данных.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
|
Номинальное напряжение, кВ |
0,66 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальная частота напряжения сети, Гц |
50/60 |
|
Номинальный первичный ток, А |
4000 |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А, |
30 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более |
15 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
206х61х202 |
|
Масса, кг |
1,5 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор тока ADB120 24 шт. (Зав. №№ 09/040338, 09/040339, 09/040340,
09/040345, 09/040347, 09/040348, 09/040353, 09/040356, 09/040365, 09/040369, 09/040370, 09/040373, 09/040374, 09/040375, 09/040376, 09/040377, 09/040379, 09/040383, 09/040384, 09/040386, 09/040389, 09/047905, 09/047908, 09/047913).
Паспорт 24 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. Техническая документация фирмы «ALCE Elektrik Sanayi ve Ticaret A.S.», Турция.
