Трансформаторы напряжения TVI-145/170/245
| Номер в ГРСИ РФ: | 47123-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для передачи измерительной информации приборам измерения, защиты, сигнализации и управления в установках переменного тока на классы напряжения 110...220 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47123-11 |
| Действует | по 05.07.2016 |
| Наименование | Трансформаторы напряжения |
| Модель | TVI-145/170/245 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 236b0ac0-8941-f437-3fb1-0906263d3a5e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 05.07.2016 |
| Номер сертификата | 43076 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3212 от 05.07.11 п.26 |
Производитель / Заявитель
Фирма "ABB S.p.A. - Power Products Division, Unita Operativa Adda - HV", ИТАЛИЯ
Италия
Via dei Ceramisti, Localita San Grato, 26900 Lodi, Italy. Тел. +39 0371 452353, факс +39 0371 452244
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
47123-11: Описание типа
2011-47123-11.pdf
|
Скачать | 120.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения типа TVI-145/170/245 предназначены для передачи измерительной информации приборам измерения, защиты, сигнализации и управления в установках переменного тока на классы напряжения от 110 до 220 кВ.
Описание

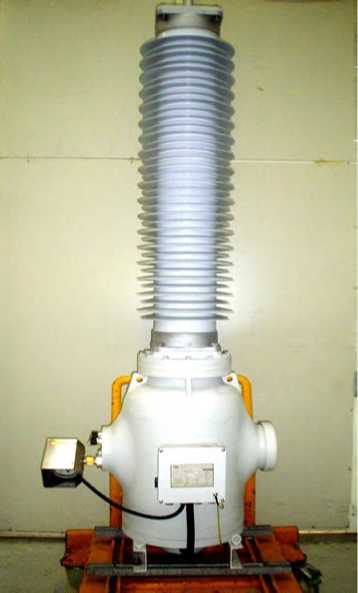

Трансформаторы напряжения типа TVI-145/170/245, являются однофазными индуктивными трансформаторами с элегазовой изоляцией. Выпускаются три модификации трансформаторов: TVI-145, TVI-170 и TVI-245, предназначенные для работы в электрических сетях 110, 150 и 220 кВ, соответственно.
Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном элегазом с минимальным рабочим давлением 550 кПа. Плотность элегаза контролируется специальным монитором плотности. При этом для целей безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформатор может иметь до четырех вторичных обмоток - измерительных и/или защитных. На крышке горловины бака установлен изолятор из композитного материала, высота которого для каждой модификации зависит от значения наибольшего рабочего напряжения. Наверху изолятора расположен вывод, к которому подключается подвод высокого напряжения. На боковой стороне бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Технические характеристики
Номинальные первичные напряжения, кВ Номинальные вторичные напряжения, В Наибольшие рабочие напряжения, кВ
Для измерительных обмоток:
Классы точности
Номинальные нагрузки, В^А
Для цепей защиты:
Класс точности
Номинальные нагрузки, В^А
Предельная мощность, В^А
Номинальная частота, Гц
Масса, кг
Габаритные размеры (ширина х высота), мм
Климатическое исполнение по ГОСТ 15150-69
110/V3; 150/^3; 220/^3
100/Д 100/3; 100
126, 172, 252
0,2; 0,5; 1,0; 3,0
От 5 до 200
3P; 6P
От 5 до 200
1000 - 1500
50
250 - 500
863х2374 - 1100 х3360
УХЛ1
Знак утверждения типа
Знак утверждения типа наносится на паспорт - типографским способом.
Комплектность
Трансформатор напряжения TVI-145/170/245 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 150/^3; 220/Д 'класс точности 0,01.
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа TVI-145/170/245» фирмы ABB S.p.A.-POWER PRODUCTS DIVISION, Unita Operativa Adda - HV
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
Трансформаторы напряжения TVI-145/170/245 в соответствии с частью 3 Федерального закона «Об обеспечении единства измерений» № 102-ФЗ от 26.06.2008 г. могут применяться при:
- «осуществлении торговли и товарообменных операций...»
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям»
