Трансформаторы тока ТОЛ-СЭЩ-35-IV
| Номер в ГРСИ РФ: | 47124-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Трансформаторы тока ТОЛ-СЭЩ-35-IV (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47124-11 |
| Действует | по 28.06.2026 |
| Наименование | Трансформаторы тока |
| Модель | ТОЛ-СЭЩ-35-IV |
| Приказы |
№2381 от
01.11.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cc5a2d61-1389-1f67-9fc5-1e7d3fd99e38 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 7746-2001 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 05.07.2016 |
| Номер сертификата | 43077 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3212 от 05.07.11 п.27 |
Производитель / Заявитель
АО «ГК «Электрощит» –ТМ Самара», РОССИЯ, 443048, Самарская обл., г.о. Самара, вн. р-н Красноглинский, п. Красная Глинка, кв-л 2, зд. 37, офис 221
Россия
443048, пос.Красная Глинка, Тел. (846) 950-28-00, 276-39-84, тел: 276-27-77, факс 276-39-77, www.electroshield.ru, E-mail: info@redclay.samara.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
5384
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5384 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47124-11: Описание типа
2021-47124-11.pdf
Файл устарел
|
Скачать | 471.7 КБ | |
|
47124-11: Методика поверки
2021-mp47124-11.pdf
Файл устарел
|
Скачать | 162.8 КБ | |
|
47124-11: Описание типа
2021-47124-11-1.pdf
|
Скачать | 471.7 КБ | |
|
47124-11: Описание типа
2025-47124-11.pdf
|
Скачать | 167 КБ | |
|
47124-11: Методика поверки
2021-mp47124-11-1.pdf
|
Скачать | 162.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТОЛ-СЭЩ-35-IV (далее - трансформаторы) предназначены для контроля и передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Трансформаторы выполнены в виде опорной конструкции, представляет собой блок, состоящий из первичной катушки и двух, трех, четырех или пяти магнитопроводов со вторичной обмоткой, который залит компаундом на основе циклоалифатической смолы.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки расположены каждая на своем магнитопроводе. Выводы вторичных обмоток располагаются в нижней части трансформатора.
Трансформаторы имеют несколько исполнений, отличающихся по форме и метрологическим характеристикам. Исполнения трансформаторов тока ТОЛ-СЭЩ-35-IV представлены на рисунке 1.
В верхней части трансформатора (кроме 21 исполнения) расположен экран, который крепится к корпусу трансформатора двумя винтами М5. Литой блок прикреплен к металлической раме, которая имеет четыре отверстия для крепления трансформатора на месте установки. Трансформаторы имеют болт заземления М12*40, который расположен на раме, и клеммную коробку, изготовленную с возможностью пломбирования для защиты.
Трансформаторы предназначены для установки в открытые распределительные устройства (ОРУ), а так же в другие изделия наружной установки и являются комплектующими изделиями.
Место пломбировки
Место нанесения знака поверки
Исполнение ТОЛ-СЭЩ-35-IV
Исполнения:
знака поверки
Место нанесения
Место пломбировки
ТОЛ-СЭЩ-35-ГУ-04; ТОЛ-СЭЩ-35-ГУ-05;
ТОЛ-СЭЩ-35-ГУ-06; ТОЛ-СЭЩ-35-ГУ-14;
ТОЛ-СЭЩ-35-ГУ-15; ТОЛ-СЭЩ-35-ГУ-16
Исполнения:
ТОЛ-СЭЩ-35-ZV-OI; ТОЛ-СЭЩ-35-ГУ-02;
ТОЛ-СЭЩ-35-ГУ-03

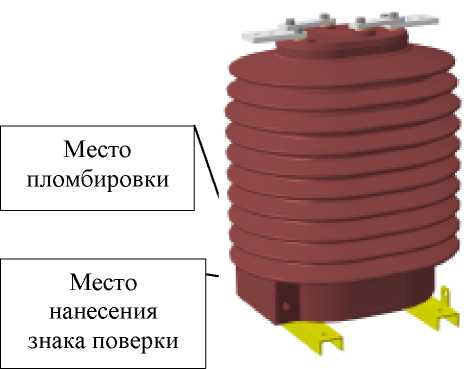

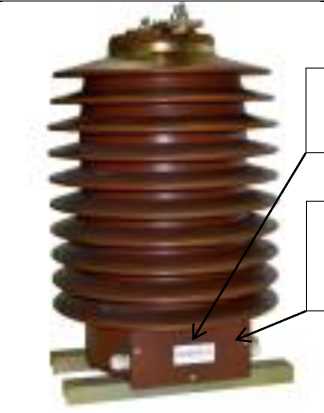

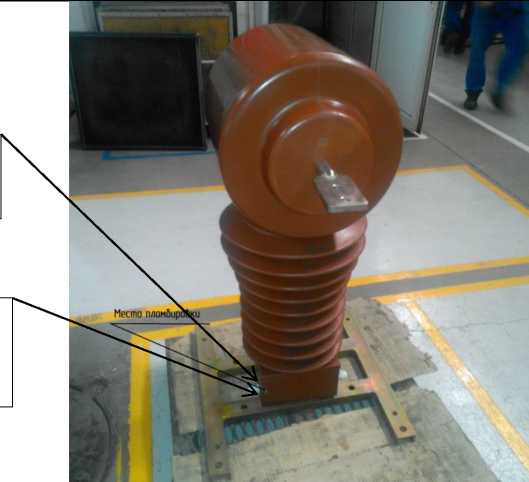

Рисунок 1 - Фотографии общего вида различных исполнений трансформаторов тока ТОЛ-СЭЩ-35-ГУ
Расшифровка условного обозначения трансформатора:
Т О Л-СЭЩ-35-IV-XX-X / Х / Х-Х / Х/ Х-Х/Х-Х Х
|
Категория размещения по ГОСТ 15150 | |
|
Климатическое исполнение по ГОСТ 15150 | |
|
Номинальный вторичный ток, А |
Номинальный первичный ток, А
Номинальная нагрузка, В-А________________
Класс точности
Конструктивный вариант исполнения____________
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920 (только для трансформаторов наружной установки)____
Номинальное напряжение, кВ
Зарегистрированный товарный знак изготовителя
С литой изоляцией
|
Опорный | |
|
Трансформатор тока | |
Технические характеристики
Основные метрологические и технические характеристики трансформаторов тока ТОЛ-СЭЩ представлены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Исполнение трансформаторов |
01; 02; 03; 04; 05; 06; 14; 15; 16; 21 |
|
Номинальное напряжение Uhom , кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальный первичный ток 11ном, А |
5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 250; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000; 2500;3000 |
|
Номинальный вторичный ток Ьном, А |
1;5 |
|
Число вторичных обмоток, не более |
5 |
|
Наименование характеристики |
Значение |
|
Номинальная нагрузка вторичных обмоток для измерений с коэффициентом мощности cosф=1; В^А |
1; 2; 2,5 |
|
Номинальная нагрузка вторичных обмоток для измерений с коэффициентом мощности cosф=0,8; ВА |
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50 |
|
Номинальная нагрузка вторичных обмоток для защиты с коэффициентом мощности cosф=0,8; ВА |
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5; 10 |
|
Класс точности вторичной обмотки для защиты |
5P;10P |
|
Номинальная частота, Гц |
50; 60 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета, КБном |
от 2 до 35 |
|
Номинальная предельная кратность вторичной обмотки для защиты, Кном |
от 2 до 35 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1; Т1 |
|
Габаритные размеры (длинахширинахвысота) не более, мм |
762х522х920 |
|
Масса трансформатора не более, кг |
145 |
Знак утверждения типа
наносится типографским методом на табличку технических данных трансформатора и на титульный лист паспорта.
Комплектность
Таблица 2
|
Трансформатор тока ТОЛ-СЭЩ-35-IV |
1 шт. |
|
Руководство по эксплуатации |
1 экз. (на партию) |
|
Паспорт |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Трансформатор тока ТОЛ-СЭЩ-35-IV. Руководство по эксплуатации 0РТ.142.131 РЭ часть VII» в п. 1 «Назначение».
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия»
ТУ 3414-178-15356352-2012 «Трансформаторы тока ТОЛ - СЭЩ. Технические условия»
