Термопреобразователи сопротивления STT1-PT100

Назначение

Термопреобразователи сопротивления модели STT1-PT100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры окружающего воздуха с целью внешней компенсации температуры контрольной точки в модуле STT1, используемом для преобразования сигналов от термопар и входящем в состав комплекта программно-технических средств TELEPERM XS пр-ва фирмы AREVA NP GmbH (Германия).

Описание

Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи конструктивно выполнены в виде ЧЭ, закрепленного на подложке из изолирующего материала (пластика), с присоединенными к его проводам двумя штыревыми контактами.

ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по МЭК 60751 / ГОСТ 6651-2009.

ТС имеют двухпроводную схему соединения внутренних проводов с ЧЭ.

Монтаж термопреобразователей на объекте измерений осуществляется путем вставки двух соединительных штырей ТС в соответствующие штепсельные разъемы модуля кабельного подключения типа SCMx.

Общий вид и конструкция ТС приведены на рисунках 1 - 3.

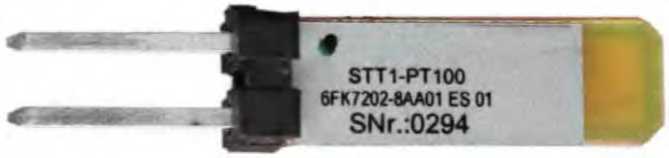

Рис.1 - вид сверху

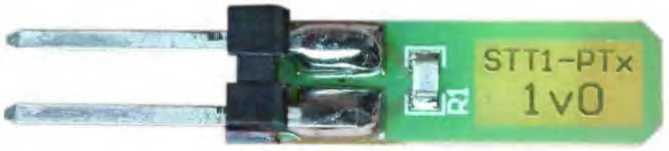

Рис. 2 - вид снизу

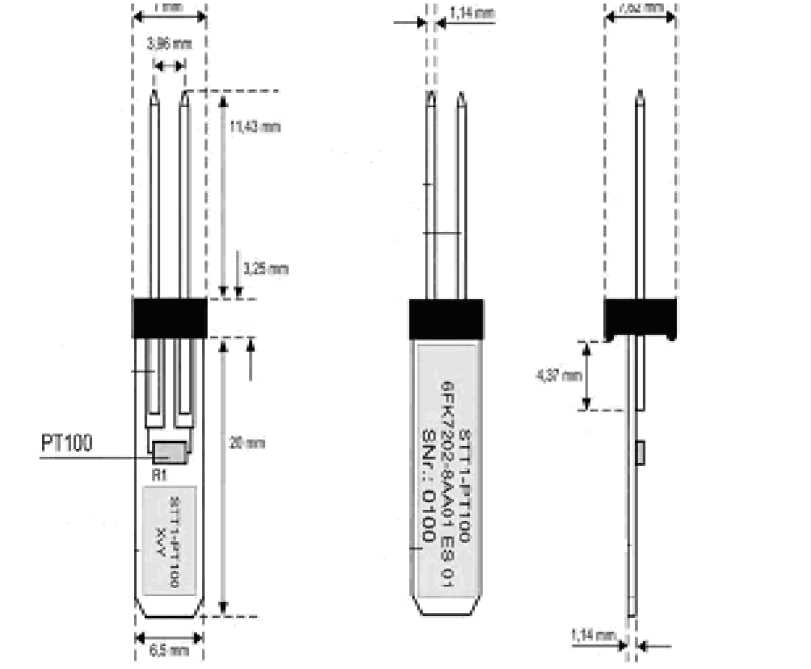

Рис.3 - конструкция ТС

Технические характеристики

Диапазон измеряемых температур, °С: ...................................от плюс 5 до плюс 75

Температурный коэффициент ТС а, оС-1:................................................0,00385

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571:.....................................Pt100

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:............................100

Класс допуска по ГОСТ 6651-2009/МЭК 60571:................................................В

Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C:....................................................................± (0,30 + 0,005^ t)

Время термической реакции ТС (при скорости воздушного потока 1 м/c), с, не более:................................................2,5 (т50); 3,0 (т 63); 8,0 (т90)

Габаритные размеры ТС (длинахширинахглубина), мм, не более: ................37x7x8

Длина соединительных штырей ТС, мм:

Масса ТС, г, не более:

Рабочие условия эксплуатации ТС:

- температура окружающей среды, °С: ...............................от плюс 5 до плюс 75

- относительная влажность воздуха, % (при плюс 25 °С), не более:

Средний срок службы ТС, лет, не менее:

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации ТС (в правом верхнем углу) типографским способом.

лист № 3 всего листов 4 Комплектность средства измерений

Термопреобразователь - 1 шт.;

Руководство по эксплуатации (на русском языке) - 1 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки» в жидкостных термостатах, при этом ТС изолируют от попадания жидкости.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности ±0,031 °С в диапазоне температур от минус 50 до плюс 300 °С;

- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры 1(0,004.. .0,01) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на термопреобразователи.

Нормативные документы

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
