Теплосчетчики HYDROCAL G 21
| Номер в ГРСИ РФ: | 47151-11 |
|---|---|
| Категория: | Теплосчетчики |
| Производитель / заявитель: | Фирма "B METERS s.r.l.", Италия |
Для измерений количества теплоты в закрытых системах отопления с температурой теплоносителя не превышающей +90?С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47151-11 |
| Действует | по 04.07.2016 |
| Наименование | Теплосчетчики |
| Модель | HYDROCAL G 21 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8c422a4c-dc5c-58ab-26b4-88ff33fd6023 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.01 |
| Год регистрации | 2011 |
| Страна-производитель | Италия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 04.07.2016 |
| Номер сертификата | 43032 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3158 от 04.07.11 п.01 |
Производитель / Заявитель
Фирма "B METERS s.r.l.", Италия
Италия
Ул.Фриули, 3 Гонарс, Италия 33050
Поверка
| Методика поверки / информация о поверке | МП 47151-11 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 967 (97%) |
| Неуспешных поверок (СИ непригодно) | 30 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47151-11: Описание типа
2011-47151-11.pdf
|
Скачать | 215.8 КБ | |
|
47151-11: Методика поверки
2022-mp47151-11.pdf
|
Скачать | 448.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Теплосчетчики HYDROCAL G21 (далее по тексту - теплосчетчики) предназначены для измерений количества теплоты в закрытых системах отопления с температурой теплоносителя не превышающей +90 0С.
Описание
Принцип действия теплосчетчиков основан на измерении объема теплоносителя, прошедшего через закрытую систему отопления, и разности температур теплоносителя, на входе и выходе системы (в подающем и обратном трубопроводе). Для измерения объема используется тахометрический преобразователь расхода крыльчатого типа, для измерения температур - датчики на основе термопреобразователей сопротивления. В зависимости от мощности и производительности системы отопления теплосчетчик выпускается в трех модификациях С-06, С-15 и С-25, рассчитанных на различный номинальный расход теплоносителя.

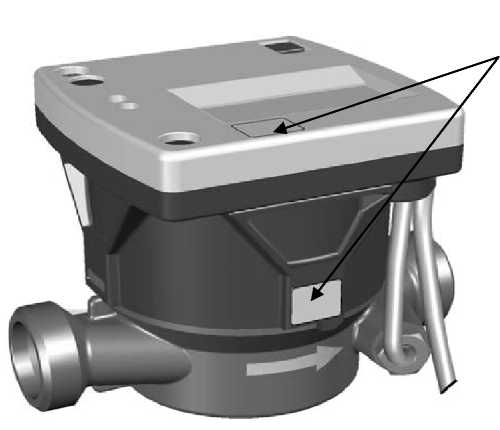

Пломбы (стикеры)
Рисунок 1-Общий вид теплосчетчика HYDROCAL G21
Конструктивно теплосчетчики выполнены в неразборном корпусе, что полностью исключает возможность несанкционированного вмешательства в его работу.
Теплосчетчики состоят из вычислителя, тахометрического преобразователя расхода крыльчатого типа и комплекта измерительных преобразователей температуры на базе платиновых термометров сопротивления. Теплосчетчик предназначены для монтажа в обратном трубопроводе. Теплосчетчики имеют автономное питание и предназначены для непрерывной круглосуточной работы.
Теплосчетчики измеряют и индицируют:
- количество теплоты, кВт^ч, (по заказу МВ'тч, МДж, ГДж);
- объем теплоносителя, м3;
- текущий расход теплоносителя, м3/ч;
- температуру теплоносителя в подающем и обратном трубопроводах, оС;
- разность температур теплоносителя в подающем и обратном трубопроводах, оС;
- текущую тепловую мощность, кВт;
- время наработки, ч.
Теплосчетчики имеют энергонезависимую память, в которой сохраняются измеренные значения тепловой энергии за последние 18 месяцев.
Теплосчетчики обеспечивают визуальную индикацию на ЖКИ, а также считывание информации через оптический интерфейс. По заказу теплосчетчики комплектуются встроенными модулями импульсного выхода или системы M-bus, а также допускают последующую установку внешних коммуникационных модулей импульсного выхода, системы M-bus, RS232 или радио
модуля.
От несанкционированного вмешательства в конструкцию и программное обеспечение теплосчетчики защищены специальными пломбами (стикерами) на корпусе.

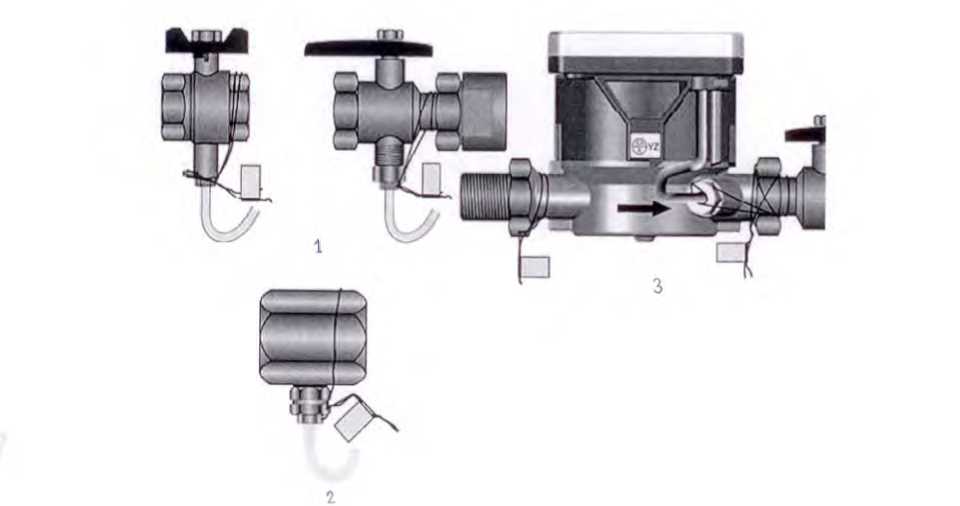

Места и способы пломбирования теплосчетчиков при монтаже приведены на рис.2.
Рисунок 2-Пломбирование с указанием мест
Программное обеспечение
Идентификационные данные ПО теплосчетчиков приведены в таблице:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
HYDROCAL |
G20/G21 |
S-01.XX |
SP-7Fcc |
CRC-8 |
Программное обеспечение прошивается в теплосчетчики в заводских условиях. Оно состоит из двух независимых частей - метрологически значимой, отвечающей за измерения и расчет тепловой мощности и тепловой энергии, и не значимой, в которой локализован интерфейс пользователя. Метрологически не значимая часть ПО может изменяться, не оказывая влияния на метрологические и технические характеристики теплосчетчиков. Обе части имеют свои собственные версии. S-01 - это версия метрологически значимой части ПО, последние две цифры ХХ -это текущая версия не значимой части ПО. Полная текущая версия программного обеспечения теплосчетчиков отображается на дисплее. На испытания были представлены образцы теплосчетчиков с текущей версией ПО S-01.63 и S-01.64.
Контрольная сумма исполняемого кода рассчитывается на базе метрологически значимой части ПО, изменение не значимой части ПО не влияет на ее значение. Контрольная сумма рассчитывается с помощью алгоритма CRC-8. Используется полином 8-й степени Poly=8Dh. Исходное содержимое регистра Init=00h, байты данных перед обработкой и после обработки обращаются (RefIn=True, RefOut=True). Контрольная сумма получается непосредственно на выходе регистра (XorOut=00h).
По уровню защиты от преднамеренных и непреднамеренных изменений ПО соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
|
Диапазон температур теплоносителя, оС |
от +5 до +90 | ||
|
Емкость счетчика тепловой энергии, кВт^ч |
9999999 | ||
|
Тип преобразователя температуры |
РТ1000 | ||
|
Модель |
С-06 |
С-15 |
С-25 |
|
Диаметр условного прохода, Ду, мм |
15 |
15 |
20 |
|
Номинальный расход, qp, м3/ч |
0,6 |
1,5 |
2,5 |
|
Минимальный расход, qi, м3/ч |
0,012 |
0,030 |
0,050 |
|
Максимальный расход, qs, м3/ч |
1,2 |
3 |
5 |
|
Переходный расход, qt, м3/ч |
0,048 |
0,12 |
0,2 |
|
Порог чувствительности, м3/ч |
0,003 |
0,004 |
0,009 |
|
Потеря давления при qp, кПа, не более |
4 |
22 |
24 |
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении объема теплоносителя, %, равны в диапазоне расходов qt < q < qs, qi < q < qt, |
±2,0 ±5,0 | ||
|
Диапазон измеряемой разности температур, At, оС в диапазоне расходов, м3/ч qi < q < 0,1 0,1<q < qs |
6-70 3-70 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении температуры, оС, равны |
±(0,3+0,005^ t) | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчиков при измерении разности температур, оС, равны |
±(0,09+0,005^A t) | ||
|
Пределы допускаемой относительной погрешности теплосчетчиков при измерении количества теплоты, %, равны |
±(4+4^AtH /At+0,05^qs/q) | ||
|
Напряжение питания батареи, В |
3 | ||
|
Срок службы батареи, лет, не менее |
10 | ||
|
Г абаритные размеры, мм, не более |
110х80х80 |
110х80х80 |
130х80х80 |
|
Масса, кг, не более |
0,9 |
0,9 |
0,95 |
|
Условия эксплуатации: | |||
|
температура окружающего воздуха, оС |
от +5 до +55 | ||
|
относительная влажность, % |
от 30 до 80 | ||
|
Степень защиты |
IP54 | ||
|
Средний срок службы теплосчетчиков, лет, не менее |
10 | ||
Знак утверждения типа
наносится на лицевую панель корпуса теплосчетчиков методом наклейки, на титульные листы руководства по эксплуатации и паспорта теплосчетчиков типографским способом.
Комплектность
|
Теплосчетчик HYDROCAL G21 |
1 шт. |
Модификация по заказу |
|
Руководство по эксплуатации |
1 шт. | |
|
Методика поверки |
1 шт. | |
|
Комплект резьбовых присоединителей |
1 комп. |
По заказу |
|
Трубная проставка |
1 шт. |
По заказу |
|
Оптический ключ |
1 шт. |
По заказу |
Поверка
осуществляется по документу «Инструкция ГСИ. Теплосчетчики HYDROCAL G21 фирмы «B METERS srl» (Италия). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 14 декабря 2010 г.
Основные средства поверки:
- установка поверочная MR-T-S 1525/1550 с диапазоном расходов от 0,01 до 30 м3/ч, с погрешностью ± 0,5%.
Сведения о методах измерений
Метод измерений содержится в документе «Теплосчетчики HYDROCAL G21. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей».
2. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
3. ГОСТ Р ЕН 1434-1-2006 «Теплосчетчики. Часть 1. Общие требования».
4. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
5. Техническая документация фирмы «B METERS srl» (Италия).
Рекомендации к применению
Выполнение государственных учетных операций.
