Трансформаторы тока ABK, ABK 10, ABK 10A
| Номер в ГРСИ РФ: | 47171-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ZWAR", Польша |
Для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47171-11 |
| Действует | по 11.07.2016 |
| Наименование | Трансформаторы тока |
| Модель | ABK, ABK 10, ABK 10A |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2d75c85-37f1-f128-176b-8291f6306e70 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2016 |
| Номер сертификата | 43113 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3316 от 11.07.11 п.03 |
Производитель / Заявитель
Фирма "ZWAR", ПОЛЬША
Польша
06-300 Przasnysz,ul. Lesno 59, Тел. +48 478 22 29, Факс +48 478 32 77
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 792 (95%) |
| Неуспешных поверок (СИ непригодно) | 41 (5 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47171-11: Описание типа
2011-47171-11.pdf
|
Скачать | 174.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока АВК, АВК 10, ABK 10A (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

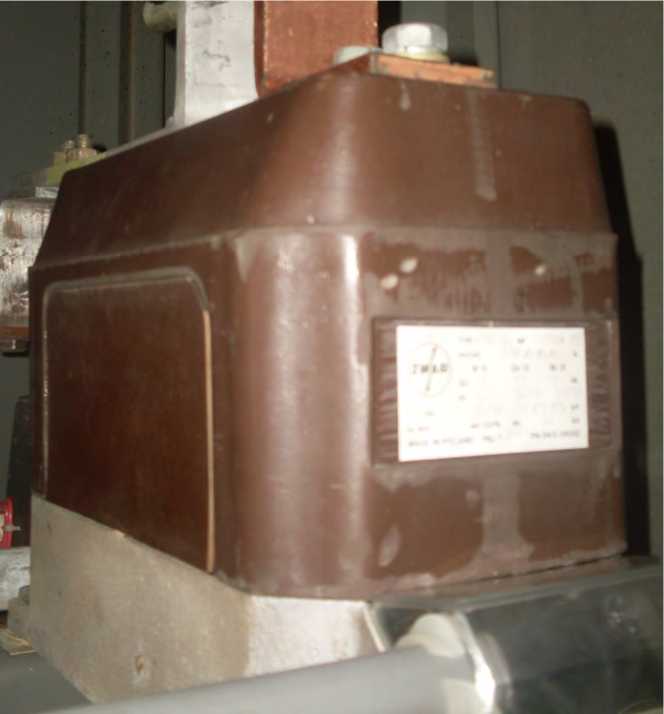

Трансформаторы тока АВК, АВК 10, ABK 10A по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые, с двумя или тремя вторичными обмотками - одна для измерений и учета и одна или две для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.

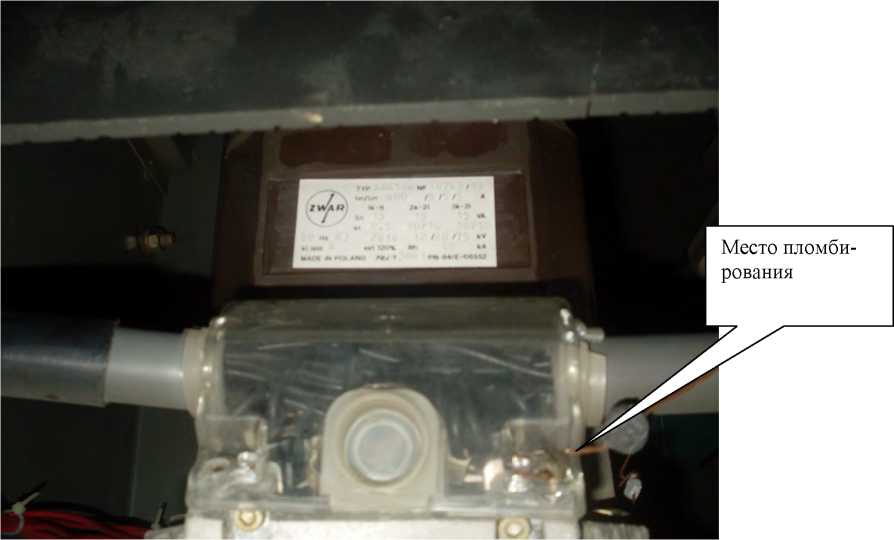

Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. Для подсоединения наконечников проводов зажимы имеют винты М5.
Опорная рама трансформатора литая, с отверстиями для крепления болтами М10. На раме расположен зажим заземления под болт М8.
Рабочее положение трансформаторов в пространстве - любое. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготовлены в трех модификациях АВК, АВК 10, ABK 10A, отличающихся материалом корпуса.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение трансформатора Uном, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальное значение силы первичного тока, А |
100, 150, 200, 300, 600 |
|
Номинальное значение силы вторичного тока, А |
5 |
|
Номинальная частота переменного тока, Г ц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка обмотки для измерений и учета с коэффициентом мощности cos ф2 = 0,8, В^А, |
15 |
|
Класс точности вторичной обмотки для защиты |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки для защиты с коэффициентом мощности cos ф2 = 0,8, В^А, |
от 15 до 30 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений и учета, не более |
10 |
|
Наименование характеристики |
Значение |
|
Номинальная предельная кратность вторичных обмоток для защиты, не менее |
10 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
300х170х250 |
|
Масса трансформатора, кг |
20 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор тока АВК (АВК 10, ABK 10A) |
1 |
|
2 |
Паспорт |
1 |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03^А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Техническая документация фирмы изготовителя.
Рекомендации к применению
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
