Трансформаторы тока Т-0,66
| Номер в ГРСИ РФ: | 47176-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Владимирское ПО "Прогресс", г.Владимир |
Для передачи сигнала измерительной информации приборам измерения в электрических сетях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47176-11 |
| Действует | по 11.07.2016 |
| Наименование | Трансформаторы тока |
| Модель | Т-0,66 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2ba6edb4-2f74-895a-7bf9-0515449cb9c9 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3414-011-03964493-2011 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2016 |
| Номер сертификата | 43142 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3317 от 11.07.11 п.03 |
Производитель / Заявитель
ООО "Владимирское ПО "Прогресс", РОССИЯ, г.Владимир
Россия
600026, ул.Гастелло, д.23. Тел. 8 (4922) 53-31-74, факс 53-29-58, E-mail: trifontrifon@inbox.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
21686
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 21109 (97%) |
| Неуспешных поверок (СИ непригодно) | 577 (3 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47176-11: Описание типа
2011-47176-11.pdf
|
Скачать | 147.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока типа Т-0,66 предназначены для передачи сигнала измерительной информации приборам измерения в электрических сетях переменного тока частотой 50 Гц с номинальным напряжением до 0,66 кВ включительно.
Описание
Принцип действия трансформатора тока основан на масштабном преобразовании через магнитную связь синусоидального тока первичной обмотки в синусоидальный ток вторичной обмотки, наложенных на один и тот же магнитопровод.
Конструкция трансформатора состоит из пластмассового корпуса, внутри которого размещены первичная и вторичная обмотки, намотанные на кольцевом сердечнике из электротехнической стали. Первичная обмотка выполнена в форме шины и имеет два отверстия для подсоединения её к цепи измеряемого тока. Вторичная обмотка оканчивается двумя клеммными соединителями. Клеммы вторичной обмотки закрываются крышкой, имеющей отверстия для установки пломбы. По способу защиты человека от поражения электрическим током трансформаторы относятся к классу «0» по ГОСТ 12.2.007.0-75 и устанавливаются в недоступных местах. Рабочее положение трансформаторов в пространстве - любое.
Фотографии общего вида трансформаторов тока представлены на рис. 1. Схема пломбировки от несанкционированного доступа изображены на рис. 2.
от 20 до 150 А
от 200 до 400 А

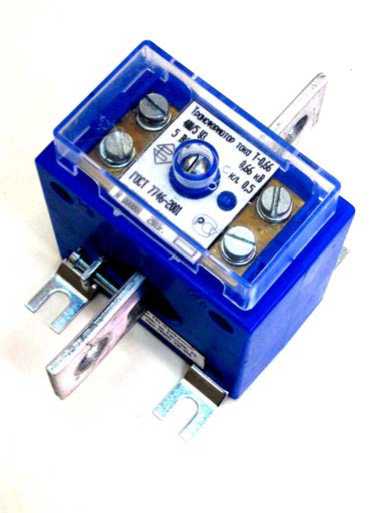

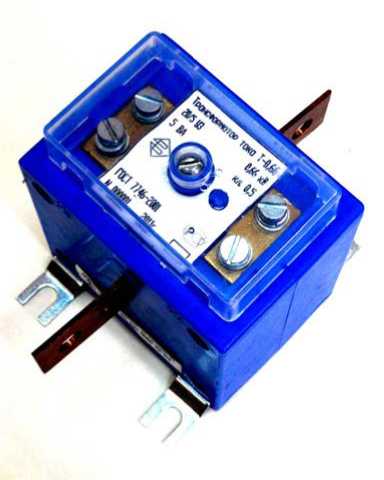

Рисунок 1. Фотографии общего вида трансформаторов тока.
Рисунок 2. Схема пломбировки крышки контактов вторичной обмотки.
Программное обеспечение
Программное обеспечение в трансформаторах тока отсутствует.
Технические характеристики | |
|
Наименование параметра |
Значение |
|
Номинальный первичный ток, А |
20, 30, 40, 50, 75, 100, 150, 200, 250, 300, 400 |
|
Класс точности по ГОСТ 7746-2001 |
0,5 |
|
Номинальный вторичный ток, А |
5 |
|
Ток намагничивания вторичной обмотки, %, не менее |
10 |
|
Номинальное напряжение, кВ |
0,66 |
|
Частота первичного тока, Г ц |
50 |
|
Номинальная вторичная нагрузка с индуктивно-активным коэффициентом мощности cosф=0,8, В^А |
5 |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальный коэффициент безопасности |
2,8 |
|
Условия эксплуатации: - температура, °С; - относительная влажность, %, при температуре 25 °С |
от минус 45 до плюс 40 98 |
|
Масса, кг, не более |
0,6 |
Знак утверждения типа
наносится на трансформатор тока и на титульный лист паспорта методом печати.
Комплектность
1. Трансформатор тока.
2. Лапка установочная - 4 шт.
3. Шина (для трансформаторов с номинальным первичным током от 200 до 400 А) - 1 шт.
4. Планка для крепления шины (для трансформаторов с номинальным первичным током от 200 до 400 А) - 1 шт.
5. Винты для планки крепления шины (для трансформаторов с номинальным первичным током от 200 до 400 А) - 2 шт.
6. Паспорт ТПКЭ 53.011.00.000 ПС.
7. Руководство по эксплуатации ТПКЭ 53.011.00.000 РЭ.
8. Коробка упаковочная.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Сведения о методах измерений
В трансформаторах тока используется метод масштабного преобразования синусоидальных токов. Метод измерений приведен в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
3. ТУ 3414-011-03964493-2011 «Трансформаторы тока типа Т-0,66. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение государственных учетных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
