Трансформаторы напряжения CPA 362
| Номер в ГРСИ РФ: | 47178-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47178-11 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | CPA 362 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ddb56525-3ec7-a306-e00d-570dd5205d80 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Швеция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43153 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 3317 от 11.07.11 п.05 |
Производитель / Заявитель
Фирма "ABB AB, High Voltage Products", ШВЕЦИЯ
Швеция
SE-77180, Ludvika, Sweden. Тел. +46 240 78 3711, факс +46 240 78 2702 www.abb.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
47178-11: Описание типа
2011-47178-11.pdf
|
Скачать | 86.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения СРА 362 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.
Описание

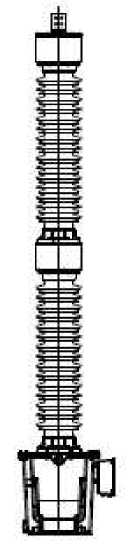

Трансформаторы напряжения CPA 362 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения типа CSA и электромагнитного устройства типа ЕОА.
Емкостной делитель CSA состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитаных синтетическим маслом и помещенных в фарфоровые покрышки. Делитель смонтирован в виде колонны из модулей, устанавливаемых один на другой.
К выходу делителя подключено электромагнитное устройство ЕОА, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Трансформаторы устанавливаются на открытых распределительных устройствах электрических подстанций. Рабочее положение трансформаторов - вертикальное.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения СР А 362.
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
330 |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки №1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки |
330/V3 0,1/^3 0,1/^3 0,1 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
362/V3 |
|
Класс точности основной вторичной обмотки №1 |
0,2; 0,5; 1,0 |
|
Класс точности основной вторичной обмотки №2 |
0,2 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки №1, В •А, в классе точности: 0,2 0,5 1,0 |
20 60 60 |
|
Номинальная мощность основной вторичной обмотки №2, В^А, в классе точности: 0,2 |
10 |
|
Номинальная мощность дополнительной вторичной обмотки №3, В^А, в классе точности: 3Р |
30 |
|
Номинальная частота, Г ц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм (высотахдлинахширина) |
4245х720х520 |
|
Масса, кг |
630 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения СРА 362 6 шт. (Зав. №№ 8799510, 8799512, 8799514, 8799515,
8799518, 8799520).
Паспорт 6 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB AB High Voltage Products», Швеция.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
