Системы измерений длительности соединений СИДС Meridian-1/CS1000

Назначение

Системы измерений длительности соединений СИДС Meridian-1/CS1000, далее -СИДС, предназначены для измерения длительности телефонных соединений при предоставлении услуг связи по аналоговым абонентским линиям, а также с использованием технологий IP и TDM с поддержкой протоколов SIP и H.323.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений оборудования с измерительными функциями УПАТС Meridian-1/CS1000, версия ПО 7 (далее - оборудование).

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Конструктивно оборудование представляет собой набор типовых кассетных модулей, размещенных в шкафу настенного типа.

Доступ к внутренним частям оборудования защищен путем пломбирования защитного кожуха.

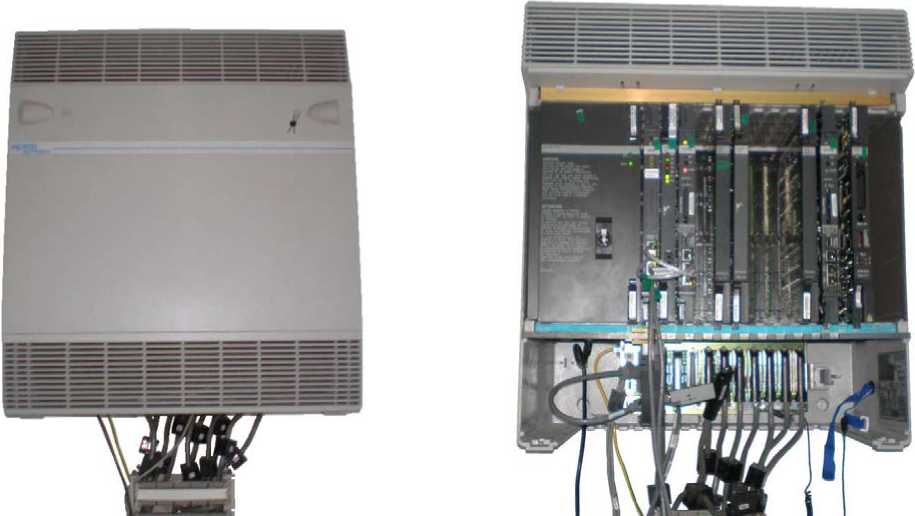

Общий вид оборудования и схема пломбировки от несанкционированного доступа (пломба установлена под винт крепления защитного кожуха), представлены на рисунках 1 и 2.

Рисунок 1- Общий вид

Рисунок 2- Вид со снятой крышкой защитного кожуха

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 7.0, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■ данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■ реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

ние

выдаются предупреждения в случае, если действия пользователя могут повлечь измене-или удаление измеренных данных.

Технические характеристики

■ пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■ вероятность неправильного тарифицирования телефонного соединения не более 0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским или иным способом.

Комплектность

■ Методика поверки на СИДС;

■ СИДС, в составе УПАТС Meridian-1/CS1000.

Поверка

осуществляется по документу «Система измерений длительности соединений СИДС Meridian-1/CS1000 Методика поверки 5295-003-59075878-2011 МП», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в апреле 2011 г.

Основные средства поверки:

■ формирователь телефонных соединений Призма: (1 - 3600) с, Д = ± 0,25 с.

Сведения о методах измерений

Руководство по эксплуатации на УПАТС Meridian-1/CS1000.

Нормативные документы

■ ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

■ Правила применения оборудования транзитных, оконечно-транзитных и оконечных узлов связи. Часть I. Правила применения городских автоматических телефонных станций, использующих систему сигнализации по общему каналу сигнализации № 7 (ОКС № 7), утвержденные приказом Министерства информационных технологий и связи Российской Федерации от « 11 » сентября 2007 г. № 106, зарегистрированные в Минюсте России 01.10.2007г. регистрационный № 10220.

■ Технические условия 6651-002-01179934-2011 ТУ.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
