Контроллеры сигналов КС-02
| Номер в ГРСИ РФ: | 47197-11 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и передачи значений измеряемых параметров по каналу GSM.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47197-11 |
| Действует | по 06.07.2021 |
| Наименование | Контроллеры сигналов |
| Модель | КС-02 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 260bed26-9e4e-4b16-e89b-fe3f5a46f510 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | МРАШ.467449.002 ТУ |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 11.07.2016 |
| Номер сертификата | 43148 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3317 от 11.07.11 п.27 |
Производитель / Заявитель
АО "Минимакс-94", РОССИЯ, г.Москва
Россия
ул.М. Андроньевская, 15. Тел. (495) 771 -74-25 Тел./факс (495) 771-74-26 www.mm94.ru, E-mail: mm94@naki.pmj.ru
Поверка
| Методика поверки / информация о поверке | МП-213/447-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 671 (96%) |
| Неуспешных поверок (СИ непригодно) | 31 (4 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47197-11: Описание типа
2017-47197-11.pdf
|
Скачать | 105.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Контроллеры сигналов КС-02 предназначены для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и передачи значений измеряемых параметров по каналу GSM.
Описание
Контроллеры сигналов КС-02 конструктивно выполнены в виде стального шкафа с прямоугольным корпусом, снабженным передней открывающейся панелью. Для защиты внутреннего объема шкафа от дождевых брызг, снега и пыли на краю панели имеется уплотнительная герметизирующая прокладка. С целью защиты от несанкционированного доступа к устройствам и блокам на панели установлено запорное устройство.
Внутри шкафа установлена плата, на которой закрепляются электронные функциональные узлы и блоки. Для защиты от проникновения в шкаф влаги и пыли вводы кабелей оборудованы гермовводами.
Принцип работы контроллеров сигналов КС-02 основан на преобразовании поступающих на его соответствующие входы аналоговых электрических сигналов (в виде напряжения, сопротивления и частоты) в цифровые коды, которые с помощью специализированного программно-алгоритмического аппарата контроллеров, преобразуются в информационный массив данных, передаваемый по запросу в базу данных по каналу GSM.
Контроллеры позволяют выводить результаты измерений и обработки поступающих на их входы сигналов на ПЭВМ по интерфейсу RS-232 при помощи программы HyperTerminal, являющейся встроенным в операционную систему Windows приложением.

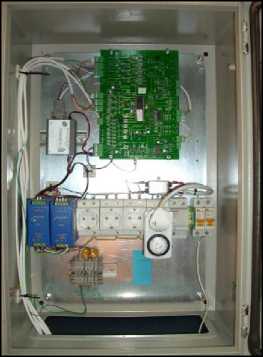

Рисунок 1 - Фотография общего вида контроллеров сигналов КС-02
Программное обеспечение
Программное обеспечение измерителей встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения контроллеров сигналов КС-02 представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров сигналов КС-02
|
Наименование программного обеспечения |
MS4-GMS |
|
Идентификационное наименование программного обеспечения |
MS4-GMS |
|
Номер версии (идентификационный номер) программного обеспечения |
11.1.12 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
EC63h |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-CCITT-16 |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики приборов указаны в таблице 1 и таблице 2.
Таблица 2 - Основные технические характеристики контроллеров
|
Измеряемая величина |
Число измерительных каналов |
Номинальные диапазоны выходных сигналов |
Пределы допускаемой абсолютной погрешности |
|
Электрическое сопротивление |
3 |
от 80 Ом до 120 Ом от 120 Ом до 140 Ом |
±0,04 Ом ±0,1 Ом |
|
Напряжение постоянного тока |
3 |
от 0,1 В до 5 В |
±0,05 В |
|
Частота следования импульсов положительной полярности амплитудой от 1,0 В до 5,0 В |
1 |
от 1 Гц до 100 Гц |
±0,05 Гц |
Таблица 3 - Основные технические характеристики контроллеров
|
Параметр |
Значение |
|
Напряжение питания переменного тока частотой 50 Гц, В |
от 188 до 242 |
|
Потребляемая мощность, ВА, не более |
200 |
|
Габаритные размеры (высотах ширинах глубина), мм, не более |
660 х 450 х 320 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации: - рабочая температура, °С - температура хранения, °С - относительная влажность, %, не более |
от минус 40 до 50 от минс 50 до плюс 60 98 |
Знак утверждения типа
наносится на контроллер методом наклейки и на паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность вольтметров
|
Наименование |
Обозначение |
Количество |
|
Контроллер сигналов КС-02 |
МРАШ.467449.002 |
1 |
|
Руководство по эксплуатации |
МРАШ.467449.002 РЭ |
1 |
|
Паспорт |
МРАШ.467449.002 ПС |
1 |
|
Методика поверки |
МП 212/447-2010 |
1 |
|
Коробка упаковочная |
- |
1 |
Поверка
осуществляется по документу МП-213/447-2010 «Контроллеры сигналов КС-02. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 3 июня 2011 г.
Перечень основных средств, применяемых при поверке указан в таблице 4.
Таблица 5
|
Тип прибора |
Наименование воспроизводимой величины |
Диапазоны воспроизведения |
Абсолютная погрешность воспроизведения |
|
Калибратор универсальный Fluke 5520A |
Электрическое сопротивление |
от 0 до 10,9999 Ом от 11 до 32,9999 Ом от 33 до 109,9999 Ом от 110 до 329,9999 Ом |
±(4040aR + 0,001 Ом) ±(3040aR + 0,0015 Ом) ±(28-10-6-R + 0,0014 Ом) ±(2840aR + 0,002 Ом) |
|
Напряжение постоянного тока |
от -330 до 330 мВ от -3,3 до 3,3 В от -33 до 33 В |
±(20A0aU + 1 мкВ) ±(11-10"6-U + 2 мкВ) ±(1240-^U + 15 мкВ) | |
|
Частота следования импульсов положительной полярности |
От 0,01Гц до 1 кГц |
±(2,5H0-6f + 5 мкГц) |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 МРАШ.467449.002 ТУ «Контроллеры сигналов КС-02. Технические условия».
