47205-11: LaserDust Анализатор пыли - Производители, поставщики и поверители

Анализатор пыли LaserDust

Номер в ГРСИ РФ: 47205-11
Производитель / заявитель: Фирма "Neo monitors as", Норвегия
Скачать
47205-11: Описание типа СИ Скачать 444 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Анализатор пыли LaserDust поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для автоматического измерения массовой концентрации пыли в отходящих газах газоходов и дымовых труб.

Информация по Госреестру

Основные данные
Номер по Госреестру 47205-11
Наименование Анализатор пыли
Модель LaserDust
Технические условия на выпуск тех.документация фирмы
Класс СИ 31.01
Год регистрации 2011
Страна-производитель  Норвегия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМ
Адрес центра 198005, г.С.-Петербург, Московский пр., 19
Руководитель центра Ханов Николай Иванович
Телефон (8*812) 251-76-01
Факс 113-01-14
Информация о сертификате
Срок действия сертификата . .
Номер сертификата 43206
Тип сертификата (C - серия/E - партия) Е
Дата протокола Приказ 3484 от 13.07.11 п.09
Производитель / Заявитель

Фирма "Neo monitors as", Норвегия

 Норвегия

Solheimveien 62A, P.O. Box 384. N-1471 Lorenskog, Norway/ тел. +47 67974700, факс +47 67974900, www.neomonitors.com

Поверка

Методика поверки / информация о поверке МП 242-1144-2011
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 4
Найдено поверителей 2
Успешных поверок (СИ пригодно) 4 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 17.11.2024

Поверители

Скачать

47205-11: Описание типа СИ Скачать 444 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Анализаторы пыли LaserDust предназначены для автоматического измерения массовой концентрации пыли в отходящих газах газоходов и дымовых труб.

Описание

Принцип действия анализаторов пыли LaserDust - оптический и основан на регистрации блоком приемником видимого лазерного излучения создаваемого блоком передатчика. Находящиеся в траектории лазерного луча частицы пыли рассеивают и поглощают свет, интенсивность которого, при постоянстве дисперсного состава, пропорциональна массовой концентрации пыли. Анализаторы пыли LaserDust могут работать в двух режимах измерения. В первом режиме прибор работает на светопропускание, при этом результат измерения представлен в относительных единицах, %. Во втором режиме регистрируется интенсивность рассеянного на частицах пыли излучения с представлением результатов в виде значений массовой концентрации пыли в мг/м3.

Анализаторы пыли LaserDust состоят из двух блоков (рис. 1): блока передатчика и блока приемника, которые монтируются непосредственно на трубе газохода друг напротив друга. Связь блоков между собой осуществляется с помощью специального интерфейсного кабеля. Органы индикации расположены на лицевой панели блока передатчика. Результат измерения может быть представлен в мг/м3, так и в %.

По способу установки на месте эксплуатации анализаторы пыли LaserDust являются стационарными; по способу выдачи информации - цифровые; по видам источников питания - с электрическим питанием; по способу управления - автоматические.

Для обеспечения обмена данными с внешними устройствами приборы оснащены последовательным цифровым интерфейсом RS 232, сетевым интерфейсом Ethernet и

аналоговым токовым выходом.

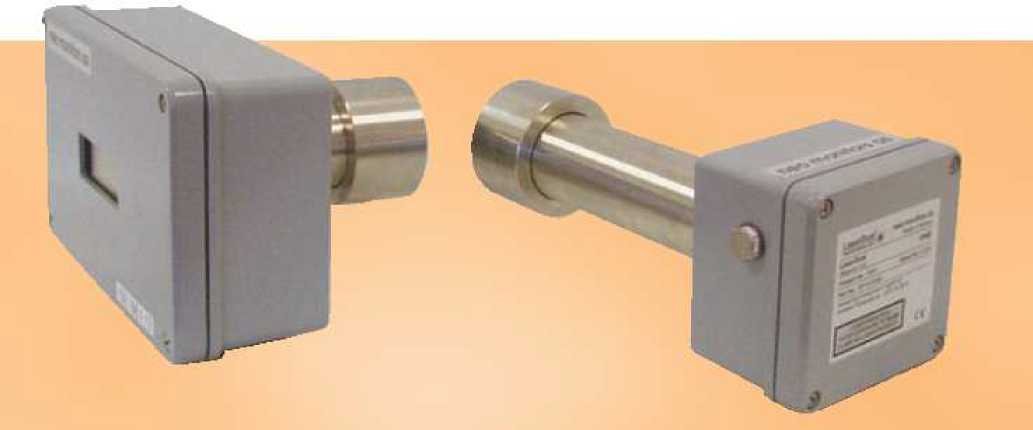

Рис.1. Внешний вид анализаторов пыли LaserDust.

Блок передатчика (слева) и блок приемника (справа)

Программное обеспечение

Программное обеспечение ПО для анализатора пыли LaserDust состоит из двух частей. Первая часть - программное обеспечение встроенное в центральное процессорное устройство, которое выполняет все необходимые расчеты и задачи самоконтроля. Данное ПО скрыто от пользователя и доступ к нему стандартными средствами невозможен. Вторая часть - внешняя программа для IBM PC совместимого персонально компьютера работающая под управлением операционных систем семейства Windows, решающая задачи технического обслуживания, настройки и градуировки прибора. Доступ к меню настроек защищен паролем.

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1.

Наименование программного обеспечения

Идентификаци онное наименование программного обеспечения

Номер версии (идентификацион ный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

LaserDust

ld_v12a6

1.2a6

cd3ac18e150669f7b09 09ab17ed82469

MD5

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.

Технические характеристики

1. Диапазон измерений массовой концентрации пыли *                 0,5 - 25 мг/м3

2. Диапазон показаний                                                0 - 10000 мг/м3

3. Пределы допускаемой относительной погрешности *                ± 20 %

4. Габаритные размеры и масса составных частей анализаторов пыли LaserDust приведены в таблице 2.

__________________________________________________________________________Таблица 2

Блоки анализаторов пыли LaserDust

Г абаритные размеры, мм, не более

Масса, кг

Блок передатчика

200 x 270 x 170

6,2

Блок приемника

410 x 270 x 170

8,0

5.

Потребляемая мощность, В^А, не более

20

6.

Условия эксплуатации

• диапазон температуры окружающей среды

от 15 до 35 °С

• диапазон относительной влажности

от 20 до 90 % при + 25 °С

• диапазон атмосферного давления

от 84 до 106,7 кПа

7.

Параметры анализируемой среды:

• температура

до 700 °С выше точки росы

• перепад давления в месте установки зонда

от минус 150 кПа до плюс 150 кПа

8.

Электрическое питание от сети переменного тока

110-240 В, частота 50/60 Гц

9.

Средний срок службы, лет

10

10.

Средняя наработка на отказ, ч

1500

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.

* Метрологические характеристики установлены для тестового аэрозоля.

Комплектность

Комплектность поставки анализаторов пыли LaserDust приведена в таблице 2.

Таблица 2.

№ п/п

Наименование

Количество, шт.

1

Анализатор пыли LaserDust (2 блока)

1

2

Руководство по эксплуатации

1

3

Методика поверки МП 242-1062-2010

1

Поверка

осуществляется по документу «Анализаторы пыли LaserDust. Методика поверки МП 242-1144-2011», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" «25» октября 2010 г. Основные средства поверки: анализатор пыли ДАСТ-1-Э, номер по Госреестру 35822-07.

Сведения о методах измерений

Метод измерений массовой концентрации пыли описан в руководстве по эксплуатации на анализаторы пыли LaserDust.

Нормативные документы

1. ГОСТ Р 52931—2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

3. Техническая документация фирмы «NEO MONITORS AS», Норвегия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
