Установка поверки теодолитов УПТ
| Номер в ГРСИ РФ: | 47214-11 |
|---|---|
| Категория: | Теодолиты |
| Производитель / заявитель: | Механический завод, г.Красногорск |
Для имитации визирных целей в лабораторных условиях при поверке геодезических приборов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47214-11 | ||||||
| Наименование | Установка поверки теодолитов | ||||||
| Модель | УПТ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d6acd394-5844-cb67-ce65-e0cea1bf834b | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.016-81 |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43196 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 3542 от 15.07.11 п.05 |
Производитель / Заявитель
ОАО "Красногорский механический завод им.С.А.Зверева", РОССИЯ, г.Красногорск
Россия
143400, Московская обл., ул.Речная, 8, тел. (495) 561-27-11
Поверка
| Методика поверки / информация о поверке | МП РТ 1478-2010 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 18 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47214-11: Описание типа
2011-47214-11.pdf
|
Скачать | 129.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка поверки теодолитов УПТ предназначена для имитации визирных целей в лабораторных условиях при поверке геодезических приборов.
Описание
Установка поверки теодолитов УПТ представляет собой плиту из алюминиевого сплава, на которой закреплен стальной кронштейн с узлами крепления коллиматорных труб, предметный столик с механизмом вертикального перемещения площадки для установки поверяемых приборов и отдельную плиту с установленным автоколлимационным теодолитом.
Установка поверки теодолитов УПТ установлена на специальном
виброизолирующем фундаменте.

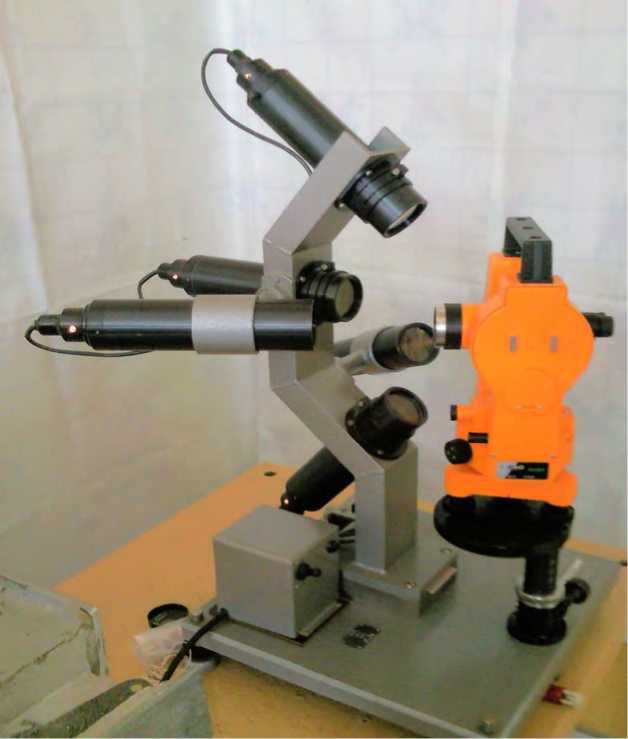

Общий вид установки поверки теодолитов УПТ показан на рисунке 1.
Рисунок 1
Технические характеристики
Метрологические и технические характеристики установки поверки теодолитов УПТ приведены в таблице 1.
Таблица
|
Наименование |
Значение |
|
Диапазон измерения углов: |
0 - 360° |
|
Допускаемое СКО воспроизведения направлений, не более: |
0,5" |
|
Допускаемое СК0 воспроизведения углов, не более: |
0,7" |
|
Допускаемое СКО наведения на коллимационные марки (цели), не более: |
0,5" |
|
Систематическая составляющая воспроизведения горизонтального направления (угол i), не более: |
± 2,0" |
|
СКО воспроизведения горизонтального направления (угол i), не более: |
1,0" |
|
Допускаемое СКО влияния вибрации фундамента на предметный столик, не более: |
0,2" |
|
Электропитание: |
Сеть переменного тока: (220+20) В, (50+1) Гц |
|
Габаритные размеры, ДхШхВ, не более: |
(510 х 550 х 760) мм |
|
Масса, не более: |
27 кг |
|
Условия эксплуатации: |
(20±5) °С |
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус установки поверки теодолитов УПТ.
Комплектность
Комплектность установки поверки теодолитов УПТ указана в таблице 2.
Таблица 2
|
Комплект поставки |
Количество, шт |
|
У становка поверки теодолитов УПТ с установленными коллиматорными зрительными трубами |
1 |
|
Плита с установленным автоколлимационным теодолитом |
1 |
|
Комплект электрооборудования |
1 |
|
Сменные резьбовые втулки для установки приборов с метрической и дюймовой резьбой станового винта |
2 |
|
Комплект электрооборудования |
1 |
|
Руководство по эксплуатации |
1 |
|
МП РТ 1478-2010 «Установка поверки теодолитов УПТ. Методика поверки» |
1 |
Поверка
осуществляется по документу МП РТ 1478-2010 «Установка поверки теодолитов УПТ.
Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 29 октября 2010г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
• Автоколлиматор 1 разряда ГОСТ 8.016-81;
• Тахеометр электронный ГОСТ Р 51774-2001 со СКО измерения углов 0,3".
Сведения о методах измерений
Методика измерений на установке поверки теодолитов УПТ приведена в разделе 6 «Порядок работы» руководства по эксплуатации «Установка поверки теодолитов УПТ».
Нормативные документы
ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Рекомендации к применению
Поверка средств измерений применяемых для осуществления геодезической и картографической деятельности.
