Трансформаторы напряжения SVR-10A, SVR-20

Назначение

Трансформаторы напряжения SVR-ЮА, SVR-20 предназначены для измерения высоких напряжений переменного тока промышленной частоты и применяются в сетях 110 кВ и 220 кВ переменного тока с номинальной частотой 50 Гц в составе комплектных распределительных устройств.

Описание

Трансформаторы напряжения SVR-ЮА, SVR-20, заземляемые, однофазные, имеют одну первичную обмотку, две основных вторичных измерительных обмоток и одну дополнительную вторичную обмотку. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,4 МПа. Подсоединение трансформаторов к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформаторов подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой и размещена на корпусе трансформатора.

Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжения для измерения, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

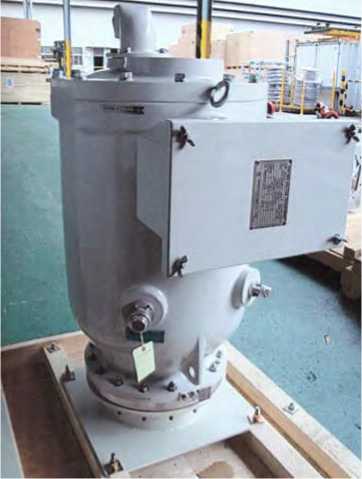

Внешний вид трансформатора напряжения SVR-ЮА, SVR-20.

Технические характеристики

Климатическое исполнение УХЛ 4 по ГОСТ 15150-69.

Знак утверждения типа

Знак утверждения типа наносится на паспорт или табличку трансформатора методом штемпелевания или наклейки.

Комплектность

Поверка

осуществляется в соответствии с ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

- образцовый трансформатор с регулирующим устройством, обеспечивающим диапазон регулирования от 1 % до 120 % номинального тока поверяемого трансформатора тока и установку этого тока с погрешностью, не выходящей за пределы ±10 %;

- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1,2 UIhom и коэффициентом напряжения емкости (КНЕ) не более 10 "4, тангенсом угла потерь (tg 5) в рабочем диапазоне напряжений не более 10 4, температурным коэффициентом емкости (ТКЕ) не более 5*10 5 1/°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

- образцовый трехэлектродный конденсатор с рабочим напряжением не менее 1000 В, номинальным значением емкости 3000-6000 пФ, КНЕ не более 10 "4, tg 5 не более 5*10 4, допустимым изменением tg 5 в рабочем диапазоне напряжений не более ± 10 4, ТКЕ не более 5*10 "5 1/°С и нестабильностью значения емкости, не превышающей 0,1 % за год;

- электромагнитный компаратор токов (ЭМКТ) с рабочими частотами 50 и 60 Гц, измеряющий отношение токов в диапазоне 1:1-1:10 3 с пределом допускаемой относительной основной погрешности не более 1*10"4; допускаемая абсолютная основная погрешность измерения фазового сдвига между токами не должна превышать 1*10 "4 рад; диапазон значений сравниваемых токов 3-10 "5 -12-10-3 А;

- вольтметры по ГОСТ 8711 классов точности 0,5 или более точный с пределом измерения 150 В; 1,0 или более точный с пределом измерения 1500 В; 1,0 с пределом измерения 5-7 В;

лист № 3 всего листов 3

- частотомер электронно-счетный с пределом измерения 0,01 Гц - 12 МГц, с пределом абсолютной погрешности не более 0,01 Гц;

- нуль-индикатор с чувствительностью не менее 1 мм/мкВ в диапазоне частот 40-60 Гц, избирательностью по третьей гармонике не менее 60 дБ и значением полного входного сопротивления не менее 500 Ом;

- нагрузочные устройства (магазины проводимости или магазины сопротивления), обеспечивающие нагрузку поверяемого трансформатора в пределах от 25 до 100 % его номинальной мощности, с пределом допускаемой основной погрешности активной и реактивной составляющих мощности не более ± 4 %;

- источник высокого напряжения мощностью не менее 25 кВ*А, с номинальным значением частоты 50 или 60 Гц (в зависимости от номинального значения частоты поверяемого трансформатора), с допускаемым отклонением частоты от номинального значения не более ± 0,5 Гц, обеспечивающий возможность регулирования напряжения в диапазоне от 20 до 120 % номинального первичного напряжения поверяемого трансформатора, допускаемыми колебаниями напряжения от установленных значений, не превышающими ± 3 % в течение 5 мин, и коэффициентом гармоник не более 5 %.

Сведения о методах измерений

Приведены в соответствующем разделе руководства по эксплуатации.

Нормативные документы

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
