Устройства многофункциональные УРАН-НТ
| Номер в ГРСИ РФ: | 47250-11 |
|---|---|
| Производитель / заявитель: | ООО "Процессор-НТ", г.Воронеж |
Для измерения параметров технологического процесса при работе колтюбинговых установок в нефтегазовой промышленности.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47250-11 | ||||||||||||
| Наименование | Устройства многофункциональные | ||||||||||||
| Модель | УРАН-НТ | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5ff6d2a3-a660-babb-123b-ba9df8afff50 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2011 | ||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 52931-2008 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Воронежского ЦСМ |
| Адрес центра | 394018, г.Воронеж, ул.Станкевича, 2 |
| Руководитель центра | Гуров Павел Алексеевич |
| Телефон | (8*073*2) 55-06-12 |
| Факс | 52-01-35 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43243 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 3651 от 19.07.11 п.09 |
Производитель / Заявитель
ООО "Процессор-НТ", РОССИЯ, г.Воронеж
Россия
394033, Ленинский пр-т, 160, Тел. (4732) 20-61-66 Тел./факс 24-09-12, E-mail: micromed@mail.ru
Поверка
| Методика поверки / информация о поверке | 3.866.030-1 МП |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
47250-11: Описание типа
2011-47250-11.pdf
|
Скачать | 140.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства многофункциональные «УРАН-НТ» (далее - устройства) предназначены для измерения параметров технологического процесса при работе колтюбинговых установок в нефтегазовой промышленности.
Описание
Принцип действия устройства основан на преобразовании:
- унифицированных токовых сигналов 4 - 20 мА, полученных от датчиков давления, в цифровую форму при определении давления технологической жидкости и усилия, возникающего от воздействия гидравлической жидкости на механизм подачи колтюбинговой установки;
- значения температуры непосредственно в цифровую форму;
- цифровых сигналов, полученных от ассиметрично расположенных двух датчиков Холла, в угловое перемещение.
Устройство состоит из:
- базового устройства,
- запоминающего устройства;
— двух датчиков давления МС2000 (Государственный реестр №17974-01) с верхним пределом измерений 40 МПа;
— цифрового датчика температуры, изготовленного с использованием преобразователя температуры DS18S20;
— датчика глубины.
Для подключения запоминающего устройства к персональному компьютеру используется блок связи с ЭВМ (устройство согласующее).
Устройство имеет встроенное программное обеспечение (ПО) с выделенной метрологически значимой частью.
Метрологически значимая часть встроенного ПО осуществляет функции сбора, обработки, отображения и передачи измеренных данных.
На табло базового устройства отображаются следующие параметры:
- усилие, воздействующее на трубу в механизме подачи под давлением гидравлической жидкости; для этого в программное обеспечение введен переводной коэффициент;
- давление технологической жидкости, используемой для восстановления работоспособности скважины;
- температура технологической жидкости;
- угловое перемещение в перерасчете на глубину спуска/подъема. В устройстве предусмотрено эквивалентное соотношение углового перемещения к глубине спуска/подъема -360°:1 м. Это соотношение обеспечивается конструктивными размерами звездочки механизма подачи (длина окружности и др.) и соблюдением условий, исключающих проскальзывание (пробуксовывание) трубы относительно механизма подачи;
- скорость движения трубы.
На нижней панели устройства расположены кнопки, для переключения отображения параметров давления и усилия, глубины, температуры и введения команд управления.
Устройство обеспечивает:
— измерение параметров колтюбингового процесса;
— отображение значений измеряемых величин на табло базового устройства;
— хранение данных в запоминающем устройстве с возможностью их просмотра и анализа;
— вывод текущих значений параметров технологического процесса и результатов протоколирования на монитор персонального компьютера с использованием программных средств обработки данных.
Место нанесения поверительного клейма

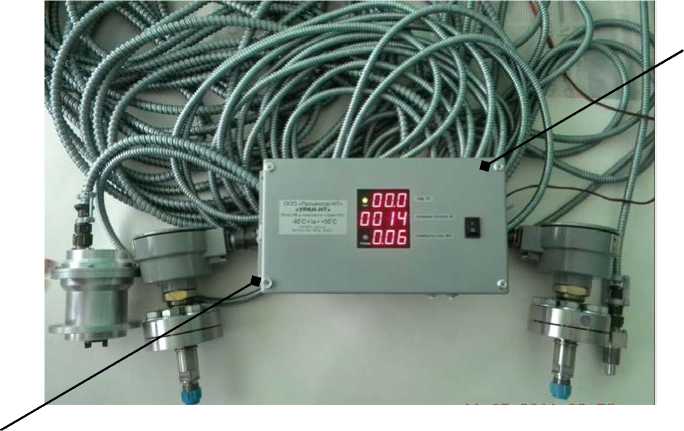

Рисунок 1 - Внешний вид устройства
Место нанесения
поверительного клейма
Программное обеспечение
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение преобразователя устройства многофункционального «УРАН-НТ» |
Kolvs |
- |
AE6F |
CRC 16 |
Защита программного обеспечения преобразователей от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Технические характеристики
|
Наименование технических характеристик |
Значение |
|
1 |
2 |
|
Диапазон преобразования силы, кН (тс) |
0 - 400 (0 - 40) |
|
Диапазон измерения давления технологической жидкости, МПа |
0 - 40 |
|
Диапазон измерения температуры технологической жидкости, °C |
От минус 40 до плюс 85 |
|
1 |
2 |
|
Диапазон преобразования углового перемещения датчика глубины |
± 360°-n, где n -количество оборотов (от 0 до 5999) |
|
Пределы допускаемой приведенной погрешности измерения давления к диапазону измерения, %, не более |
± 5,0 |
|
Пределы допускаемой приведенной погрешности преобразования силы к диапазону измерения, %, не более |
± 5,0 |
|
Пределы допускаемой приведенной погрешности измерения температуры к диапазону измерения, %, не более |
± 2,5 |
|
Пределы допускаемой приведенной погрешности преобразования углового перемещения к нормирующему значению, % (нормирующее значение соответствует номинальному, равному 360°) |
± 2,0 |
|
Диапазон показаний скорости движения трубы, м/с |
0 - 0,6 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Условия эксплуатации: | |
|
- относительная влажность при температуре 35 °C ,% |
до 95 |
|
- атмосферное давление, кПа |
86,0 - 106,7 |
|
- напряжение питания, постоянное, В |
21,6 - 26,4 |
|
- температура окружающего воздуха, °С | |
|
- для базового устройства, для датчиков давления, |
От минус 40 до плюс 55 |
|
датчика глубины | |
|
- для датчика температуры |
От минус 40 до плюс 85 |
|
Маркировка взрывозащиты: - базового устройства |
[Exia] IIB в комплекте «УРАН-НТ» |
|
- датчика глубины |
0ExiaIIBT5 в комплекте «УРАН-НТ» |
|
- датчика давления |
0ExiaIIBT Х |
|
- датчика температуры |
0ExiaIIBT5 в комплекте «УРАН-НТ» |
|
Масса базового устройства, кг, не более |
2,0 кг |
|
Г абаритные размеры базового устройства, мм, не более |
270x140x60 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
Наносится на маркировочную табличку лицевой панели базового устройства методом шелкографии; на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Обозначение |
Наименование |
Количество |
|
3.866.030 |
Базовое устройство |
1 шт. |
|
3853.011 |
Запоминающее устройство |
1 шт. |
|
3.853.021 |
Датчик глубины |
1 шт. |
|
4.853.420 |
Кабель подключения к датчику глубины |
1 шт. |
|
3.042.006 |
Датчик температуры |
1 шт. |
|
4.853.421 |
Кабель подключения датчика температуры |
1 шт. |
|
Датчик давления МС2000 |
2 шт. |
|
Обозначение |
Наименование |
Количество |
|
4.853.422 |
Кабель подключения датчика давления D1, ГИВ |
1 шт. |
|
4.853.423 |
Кабель подключения датчика давления D2 |
1 шт. |
|
3.558.014 |
Блок связи с ЭВМ ( устройство согласующее) |
1 шт. |
|
3.853.424 |
Кабель связи с ЭВМ |
1 шт. |
|
3.853.425 |
Кабель источника питания |
1 шт. |
|
3.866.030Э4 |
Схема соединений устройства |
1 шт. |
|
3.866.030РЭ |
Руководство по эксплуатации «Устройство многофункциональное «УРАН-НТ» |
1 экз. |
|
3.866.030РО |
Руководство оператора «Обработка данных мониторинга колтюбингового процесса» |
1 экз. |
|
3.866.030-1 МП |
Методика поверки «Устройство многофункциональное «УРАН-НТ» | |
|
ДАРИ 406233.001РЭ |
Руководство по эксплуатации «Датчик давления МС2000» |
1 экз. |
|
ДАРИ 406233.001ПС |
Паспорт «Датчик давления МС2000» |
2 экз . |
|
Программное обеспечение |
1 диск |
Поверка
осуществляется в соответствии с документом по поверке ««Устройство многофункциональное «УРАН - НТ». Методика поверки 3.866.030-1 МП».
Перечень основных средств поверки (эталонов): калибратор-измеритель нормированных сигналов ЗМ3001, ВПИ 25 мА, ± (0,02 % измеряемого тока +2 ед. мл. р.), разрешающая способность 1 мкА; магазин сопротивления измерительный МСР-60М, от 0,01 до 1000 Ом, класс точности 0,02/2*10-5.
Сведения о методах измерений
Метод измерений температуры изложен в руководстве по эксплуатации 3.866.030РЭ ««Устройство многофункциональное «УРАН-НТ»».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры»
2. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общегосударственная поверочная схема для средств измерений избыточного давления до 250 МПа
3. ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности.»
4. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
5. ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования.»
6. ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.»
7. Правила устройства электроустановок (гл. 7.3 ПУЭ)
