Каналы измерительные нейтронные системы контроля, управления и защиты ядерного реактора КИН СКУЗ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для измерения нейтронной мощности ядерной реакторной установки, периода изменения нейтронной мощности и реактивности от расположенных в реакторе датчиков нейтронного потока. Применяются в составе комплексной системы контроля, управления и защиты (КСКУЗ) и временной системы управления и защиты (СУЗ - В) реактора большой мощности канального (РБМК) атомных электростанций для безопасного и оптимального ведения технологического процесса в режимах от полностью заглушенного состояния до номинального уровня мощности.

Информация по Госреестру

Основные данные
Номер по Госреестру 47273-11
Наименование Каналы измерительные нейтронные системы контроля, управления и защиты ядерного реактора
Модель КИН СКУЗ
Технические условия на выпуск ТУ 4362-001-73555510-10
Класс СИ 34.01.05
Год регистрации 2011
Страна-производитель  Россия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМС
Адрес центра 119361, г.Москва, Озерная ул., 46
Руководитель центра Кононогов Сергей Алексеевич
Телефон (8*095) 437-55-77
Факс 437-56-66
Информация о сертификате
Срок действия сертификата 22.07.2016
Номер сертификата 43308
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 3822 от 22.07.11 п.09
Производитель / Заявитель

ЗАО "СКБ ОРИОН", г.С.-Петербург

 Россия

194044, ул.Тобольская, д.12

Поверка

Методика поверки / информация о поверке еЦ2.702.397 РЭ, раздел 4
Межповерочный интервал / Периодичность поверки 2 года
Актуальность информации 24.11.2024

Поверители

Скачать

47273-11: Описание типа СИ Скачать 197.9 КБ

Описание типа

Назначение

Каналы измерительные нейтронные системы контроля, управления и защиты ядер-ного реактора КИН СКУЗ (далее в тексте - каналы КИН) предназначены для измерения нейтронной мощности ядерной реакторной установки, периода изменения нейтронной мощности и реактивности от расположенных в реакторе датчиков нейтронного потока.

Измеряемыми величинами являются:

- нейтронная мощность реактора (N), пропорциональная плотности потока нейтронов в точке расположения нейтронного детектора датчика и представляемая в процентах от номинального значения мощности (Nhom) реактора;

- период изменения нейтронной мощности (T) в секундах и реактивность (R) в единицах вэфф, получаемые путем приема, преобразования и соответствующей обработки токовых (сила постоянного тока) и/или импульсных сигналов (скорость счета импульсов) от датчиков нейтронного потока в ядерном реакторе.

Каналы КИН применяются в составе комплексной системы контроля, управления и защиты (КСКУЗ) и временной системы управления и защиты (СУЗ - В) реактора большой мощности канального (РБМК) атомных электростанций для безопасного и оптимального ведения технологического процесса в режимах от полностью заглушенного состояния до номинального уровня мощности.

Описание

Каналы КИН представляют собой функционально выделенную часть системы контроля, управления и защиты (СКУЗ) реактора РБМК. Каналы КИН реализуют законченную измерительную функцию от восприятия нейтронного потока в реакторной установке до получения результатов измерений, выражаемых числом или соответствующим ему кодом.

В состав канала КИН входят:

- датчики нейтронного потока для регистрации плотности потока нейтронов в реакторе; конструктивно оформлены в виде подвесок, размещенных в ядерном реакторе;

- блоки нормирования сигналов от датчиков, выносные и размещенные в аппаратурных стойках;

- блоки преобразования сигналов в цифровой код;

- модули программно-технические, выполняющие функции преобразования и вычисления для получения выходных сигналов, соответствующих измеренным значениям нейтронной мощности реактора, периода изменения нейтронной мощности и реактивности;

- блоки (стойки) концентрации информации и организации локальных сетей данных;

- рабочие станции отображения информации РСО;

- комплект кабелей линии связи для передачи массива данных;

- блоки формирования требуемого вторичного электропитания аппаратуры канала КИН, встроенные в состав аппаратуры канала и подключенные к системе бесперебойного электроснабжения (БЭС) комплексной системы СКУЗ.

Каналы КИН комплектуются для конкретного объекта и могут отличаться количеством и типами используемых датчиков, количеством блоков и устройств преобразования и соединений, иметь различную конфигурацию и компоновку. Вариант

комплектования определяется Заказчиком и указывается в заказе-заявке на поставку.

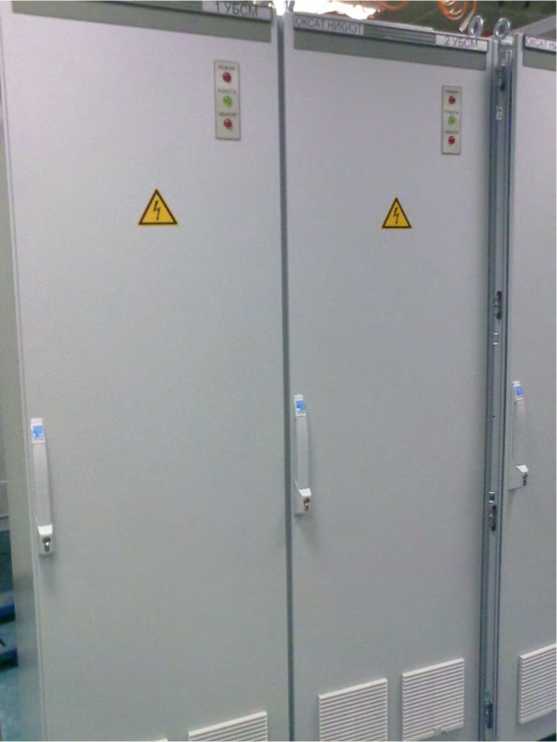

Рисунок 1 - Внешний вид приборной стойки

Рисунок 2 - Расположение компонентов канала КИН в приборной стойке

Основным программно-техническим фактором, определяющим защиту от несанкционированного доступа к информации, является организация однонаправленных, асин-

всего листов 10 хронных, жестко структурированных потоков данных в системе. Такая организация потоков данных полностью исключает возможность несанкционированного доступа через основные линии связи и интерфейсы. Исключены технические средства интерфейса, посред-ствам которых может быть осуществлен доступ к компьютерам: отключены клавиатуры, устройства указания, мониторы, отсутствуют дисководы гибких дискет и CD. На уровне BIOS заблокирована работа неиспользуемых устройств, посредством которых возможен доступ к контроллерам стоек. С носителей информации устройств КСКУЗ удалены все исходные тексты ПО, трансляторы и средства отладки. Автоматический контроль целостности программного обеспечения осуществляется при запуске программного обеспечения.

Средства физической защиты от несанкционированного доступа к каналам КИН и его программному обеспечению (ПО) включают в себя: защиты помещений от несанкционированного доступа - контролируются электронными системами и сигнализацией; порты и интерфейсы, через которые может быть осуществлен доступ к ПО, закрыты заглушками, кабеля и трассы проложены в металлических коробах.

Программное обеспечение

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1

Таблица 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

Комплекс ПО стойки АКК РЩУ. Программа стойки АКК РЩУ. Текст программы.

RU.73555510.0 31590-01 12 01

01

Не используется

Комплекс ПО контроллеров стоек ЦОУ-В. Комплекс ПО контроллеров КЦО. Программа контроллера КЦО. Текст программы.

RU.73555510.0 31011-01 12 01

01

Не используется

Комплекс ПО контроллеров стоек ЦОУ-В. Комплекс ПО контроллеров КПП. Программа контроллера КПП. Текст программы.

RU.73555510.0 31012-01 12 01

01

Не используется

Продолжение таблицы 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

Комплекс ПО контроллеров КИ-В. Программа контроллера К1. Текст программы.

RU.73555510.0 31071-01 12 01

01

Не используется

Комплекс ПО контроллеров КИ-В. Программа контроллера К2. Текст программы.

RU.73555510.0 31072-01 12 01

01

Не используется

Комплекс ПО стоек АЗС. Программа стоек АЗС.

Текст программы.

RU.73555510.0 14760-01 12 01

01

Не используется

Комплекс ПО стойки УАЗ. Программа стойки УАЗ.

Текст программы.

RU.73555510.0 31840-01 12 01

01

Не используется

Комплекс ПО стойки УБСМ. Программа стойки УБСМ. Текст программы.

RU.73555510.0 31850-01 12 01

01

Не используется

Комплекс ПО стойки УУ. Программа стойки УУ.

Текст программы.

RU.73555510.0 31860-01 12 01

01

Не используется

Комплекс ПО стойки ВК-М. Программа стойки ВК-М. Текст программы.

RU.73555510.0 31870-01 12 01

01

Не используется

Комплекс ПО стоек УПП-М. Программа стойки УПП-М. Текст программы.

RU.73555510.0 31880-01 12 01

01

Не используется

Программное обеспечение стойки ЦОУ АЗ. Спецификация.

ACET2.703.23 6-900-01

01

Не используется

Окончание таблицы 1

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора

Программное обеспечение стойки ЦОУ БСМ.

Спецификация.

ACET2.703.23 7-900-01

01

Не используется

Программное обеспечение стойки ЦОУ У. Спецификация.

ACET2.703.23 8-900-01

01

Не используется

Программное обеспечение стойкек УПП. Спецификация.

ACET2.702.00 1-01

ACET2.702.00 1-01-01

01

Не используется

Применяемые способы защиты информации соответствуют требованиям РД «Автоматизированные системы. Защита от несанкционированного доступа к информации Классификация автоматизированных систем и требования по защите информации», Утвержден решением председателя Государственной технической комиссии при Президенте Российской Федерации от 30 марта 1992 г., что соответствует уровню защиты «С» в соответствии с МИ 3286-2010.

Технические характеристики

Каналы КИН СКУЗ обеспечивают измерения и преобразования аналоговых сигналов от первичных преобразователей в цифровую форму:

1. Нейтронная мощность (N) в диапазоне от 10-8 (заглушенное состояние реактора) до значения 150 % от NH0M. (NH0M — номинальная нейтронная мощность реактора)

Пределы допускаемой относительной погрешности измерения нейтронной мощности при использовании датчиков нейтронного потока с выходным импульсным сигналом в диапазоне от10-8 до 20 % от \1ом ± 10 %.

Пределы допускаемой относительной погрешности измерения нейтронной мощности при использовании датчиков нейтронного потока с выходным токовым сигналом в диапазоне от0,15 до 150 % от \1ом ± 10 %;

2. Скорости счета импульсных сигналов от камер деления подвесок в диапазоне от 1 до 10 6 с-1.

Пределы допускаемой относительной погрешности:

- в диапазоне от 1 до 10 с-1         -    + 8 %,

- в диапазоне свыше 10 до 102 с-1 -   ± 2 %,

- в диапазоне свыше 102 до 106 с-1 -   ± 0,5 %;

3. Токовых сигналов от камер деления подвесок в диапазоне от 2’10-7 до 240’4 А, что соответствует значениям мощности реактора в диапазоне от 0,01 до 10 % от N„(IM и от 10-4 до 10-1 % NTOM.

лист 6

всего листов 10

Пределы допускаемой относительной погрешности (6, %) определяются по форму

ле:

8=±[0,5+0,01 х[Vmax-1]]   (1)

где Vmax =10 - максимальное значение выходного сигнала

Vtek - текущее значение выходного сигнала;

4. Токовых сигналов от борных камер подвесок в диапазоне от 2,340’7 до 2,340’4 А, что соответствует значениям мощности реактора в диапазоне от 0,15 до 150 % от Nm.

Пределы допускаемой относительной погрешности определяются по формуле (1).

где Vmax =60000 - максимальное значение выходного сигнала;

Vtek - текущее значение выходного сигнала;

5. Токовых сигналов от гамма-камеры подвесок в диапазоне от 0,5 до 50 мкА.

Пределы допускаемой относительной погрешности (6, %) преобразования определяются по формуле:

5= ±

, .. ... I Vmax „

1 + 0,06 х I--1

I Vtek

(2)

где

Vmax =10 - максимальное значение выходного сигнала;

Vtek - текущее значение выходного сигнала;

6. Токовых сигналов от подвесок в диапазоне от 340’2 до 3 мкА, что соответствует значениям мощности реактора в диапазоне от 1 до 130 % от ^ом.

Пределы допускаемой относительной погрешности (6, %) определяются по формуле:

5=±

r_ i w I Vmax „

0,5 + 0,06 х I--1

I Vtek

(3)

где

Vmax =10 - максимальное значение выходного сигнала;

Vtek - текущее значение выходного сигнала;

7. Токовых сигналов от подвесок в диапазоне от Г10’2 до 1 мкА, что соответствует значениям мощности реактора от 1 до 130 % от N№m.

Пределы допускаемой относительной погрешности определяются по формуле (3)

8. Логарифмическое преобразование токовых сигналов от подвесок диапазоне значений от 10-10 до 10-3 А в соответствии с формулой

Ni = 1 + Lg—    (4)

Io

где: NI - выходной сигнал, I - входной ток (токовый сигнал от подвески), А, I0 = 10-10 А -минимальное значение входного тока.

Пределы допускаемой приведенной погрешности ± 2 % от максимального значения выходного сигнала (NI MAX = 10).

9. Сигналы периода экспоненциального изменения входного сигнала от подвесок в диапазоне от 10 до 400 с.

Пределы допускаемой относительной погрешности формирования сигнала периода составляют ± 10 %.

10. Реактивности (R) реактора по информации от подвесок в интервале от минус 15 до плюс 0,7 вэфф.

Пределы допускаемой относительной погрешности ± 5 %.

- рабочие условия применения (без использования принудительной вентиляции): температура окружающего воздуха в помещениях от +10 до +35 °C при относительной влажности воздуха от 25 до 75 % при +35 °C и более низких температурах без конденсации влаги; давление атмосферного воздуха от 84 до 106,7 кПа; запыленность воздуха не более 0,75 мг/м3 при размерах частиц пыли не более 3 мкм;

- аварийные условия применения: эксплуатация не более 8 часов при температуре окружающего воздуха от плюс 5 до плюс 10 °C и от плюс 35 до плюс 40 °C и при влажности воздуха в помещении от 15 до 25 % и от 75 до 90 % при плюс 40 °C и более низких температурах без конденсации влаги.

Питание аппаратуры каналов КИН должно осуществляться по двум однофазным вводам (по схеме «фаза-нуль») переменным током с напряжением 220 В и частотой (50±1) Гц с содержанием гармоник до 5 % и допустимым отклонением напряжения от номинального значения от минус 15 до плюс 10 %. При отключении напряжения питания по одному из вводов работоспособность аппаратурных стоек не нарушается.

Потребляемая мощность не превышает 1000 В^А.

Напряжение питания ионизационных камер и камер деления стабилизированными напряжениями постоянного тока в зависимости от используемого типа подвесок может быть: (390 ± 10) В, от минус 110 до минус 2 В (регулируемое) и (110 ± 10) В; от минус 270 до минус 2 В (регулируемое) и (270 ± 10) В; (300 ± 10) В.

Потребляемый ток для каждой подвески не превышает 3 мА.

Длина линий связи до средств отображения не более 400 м.

Время установления рабочего режима не более 1 ч.

Время наработки на отказ - не менее 10000 ч.

Срок службы не менее 10 лет.

Среднее время восстановления работоспособности не превышает 1 ч.

Габаритные размеры (длина х ширина х высота) одной аппаратурной стойки не превышают (603*852*2162) мм.

Масса одной аппаратурной стойки не более 300 кг.

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации еЦ2.702.397 РЭ типографским способом, а также на шильдики аппаратурных стоек фотохимическим способом.

Комплектность

Комплектность поставки (в зависимости от кода заказа) определяется таблицей 2. Таблица 2 - Комплектность поставки

Обозначение*

Наименование

Примечание

Датчики нейтронного потока

РБМ-К9.С6.241

подвеска с датчиком КНТ-24

РБМ-К7.Сб.232

подвеска с датчиками КНУ-3

РБМ-К7.Сб.232-01

подвеска с датчиками КНУ-3-1, КГТ 27

Дт.4.000

подвеска с датчиком ВРД-Р

Дтэ.14.000

подвеска с датчиком ВРД-В

РБМ-К9.Сб.39 (РБМ-К9.С6.240)

подвески с датчиком КНК-17-1

РБМ-К15.Сб.38 (РБМ-К9.Сб.242)

подвески с датчиком КНК-22

РБМ-К9.Сб.235

подвеска с датчиком КНТ-23

РБМ-К9.Сб.235-01

подвеска с датчиком КНТ-23-1

РБМ-К9.Сб.245

подвеска с датчиком СУЗ-В

Блоки нормирования

еЦ2.032.016

блок УсЛ

еЦ5.035.079

блок БВУ.1

еЦ5.035.093

блок БВУ.2

еЦ5.035.115

блок БВУ.3

еЦ5.035.117

блок БВУ.4

еЦ5.035.119

блок БВУ.5

еЦ5.035.121

блок БВУ.6

еЦ5.008.048

блок БПН.2

еЦ5.008.049

блок БПН.3

еЦ5.008.045

блок БВП-Р

еЦ5.008.046

блок БВП-В

РС5.035.001

модуль МВУ.1

РС5.035.002

модуль МВУ.2

РС5.035.003

модуль МВУ.3

РС5.008.005

модуль МПН.1

РС5.008.006

модуль МПН.2

РС5.008.001

модуль МВП-Р

РС5.008.002

модуль МВП-В

Блоки преобразования в цифровой код

еЦ2.702.309

стойка УПП

Часть блоков

еЦ2.702.438

стойка УПП-М

Часть блоков

еЦ2.702.315

стойка АЗС

Часть блоков

еЦ2.702.396

стойка ЦОУ-В

Часть блоков

еЦ2.702.394

стойка АКК РЩУ

Часть блоков

Блоки функциональной обработки и вычисления параметров

РС2.703.237-500

стойка ЦОУ БСМ

Часть блоков

РС2.703.238-500

стойка ЦОУ У

Часть блоков

еЦ2.702.440

стойка У БСМ

Часть блоков

еЦ2.702.442

стойка У У

Часть блоков

еЦ2.702.315

стойка АЗС

Часть блоков

еЦ2.702.394

стойка АКК РЩУ

Часть блоков

еЦ2.702.396

стойка ЦОУ-В (СУЗ-В)

Часть блоков

Окончание таблица 2

Обозначение*

Наименование

Примечание

Блоки отображения информации

РС2.703.240-500

стойка КИ

РС2.703.275...277-500

рабочая станция РСО

еЦ3.031.153

рабочая станция РСО РЩУ

Линия связи

-

Комплект кабелей линии связи

**

ЗИ

П и эксплуатационная документация

еЦ2.702.397 ЗИ

Запасные блоки, части и принадлежности в соответствии с ведомостью ЗИП

***

еЦ2.702.397 ВЭ

Ведомость эксплуатационных документов

еЦ2.702.397 ЭД

Комплект эксплуатационных документов согласно ведомости

Примечания:

* - В таблице приведен образец записи идентификационного номера блоков аппаратуры. Конкретные децимальные номера соответствуют поставочному образцу на АЭС и для различных энергоблоков различаются последними тремя цифрами.

* * - Волоконно-оптическая линия связи в комплект поставки канала КИН не входит, обеспечивается заказчиком.

* ** - Включены в состав аппаратуры соответствующих стоек.

Поверка

осуществляется по разделу 4 документа еЦ2.702.397 РЭ «Канал измерительный нейтронный системы контроля, управления и защиты ядерного реактора КИН СКУЗ. Руководство по эксплуатации», утвержденного ГЦИ СИ ФГУП «ВНИИМС» в декабре 2010 г.

Перечень основного оборудования для поверки:

вольтметр универсальный цифровой В7-34А (Тг.2.710.010 ТО), пределы допускаемой погрешности ±[0,015+0,002(Uk / U - 1)])%;

генератор Г5-60 (3.269.080 ТО) с аттенюатором 20 дБ, погрешность задания периода повторения ±10-6 Т;

программно-технический комплекс «Автотест-М» (188.09.00.000 РЭ), диапазон задания периода от 10 до 400 с и реактивности от минус 25 плюс 0,7 вэфф. с погрешностью задания ±1 %, частота выходных сигналов от 102 до 106 Гц с погрешностью задания ±[0,05+100/(Fk-t)];

программно-технические комплексы УКФП-С1, УКФП-С2 (43618-002-7355551010) диапазон задания периода от 1 до 400 с и реактивности от минус 15 до плюс 0,7 вэфф. с погрешностью задания ± 2 %, частота выходных сигналов УКФП-С2 от 1 до 2*106 Гц с погрешностью задания ± 0,1 % ;

ампервольтметр Ц4311, погрешность ± 1%.

Сведения о методиках (методах) измерений приведены в разделах 3, 4 документа еЦ2.702.397 РЭ «Каналы измерительные нейтронные системы контроля, управления и защиты ядерного реактора КИН СКУЗ».

лист 10 всего листов 10

Нормативные документы

1. ГОСТ Р 52931-2008г. Приборы контроля и регулирования технологических процессов. Общие технические требования.

2. ГОСТ 27445-87. Системы контроля нейтронного потока для управления и защиты ядерных реакторов. Общие технические требования.

3. ГОСТ 29075-91. Системы ядерного приборостроения для атомных станций. Общие требования.

4. ГОСТ Р50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Технические требования и методы испытаний.

5. ПНАЭ Г-01-011-97. Общие положения обеспечения безопасности атомных станций ОПБ-88/97 НП-001-97.

6. ТУ 4362-001-73555510-10. Каналы измерительные нейтронные системы контроля, управления и защиты ядерного реактора КИН СКУЗ. Технические условия.

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды;

- при выполнении работ по обеспечению безопасных условий и охраны труда;

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Смотрите также

Default ALL-Pribors Device Photo
Для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
Default ALL-Pribors Device Photo
Для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
Default ALL-Pribors Device Photo
Для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
Default ALL-Pribors Device Photo
Для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
Default ALL-Pribors Device Photo
Для измерения активной и реактивной электроэнергии, потребленной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.
