Комплекты образцов КСОП

Назначение

Комплекты образцов КСОП (далее по тексту - комплекты) предназначены для настройки, поверки и калибровки вихретоковых дефектоскопов, проверки порога чувствительности и рабочего зазора.

Описание

Комплект состоит из образцов с искусственными дефектами СОП-Д.М и образцов зазора СОП-Т.Н. Фотографии образцов представлены на рисунке 1.

Образцы СОП-Д.М воспроизводят дефекты типа нарушения сплошности материала (поверхностные трещины) и представляют собой металлический брусок в виде параллелепипеда, на поверхностях которого нанесены от одного до пяти искусственных дефектов разной глубины и ширины.

В обозначении СОП-Д.М принято: Д - количество искусственных дефектов на образце; М - число, определяющее материал образца:

001 - сталь 45;

002 - сплав Д16Т;

003 - коррозионно-стойкая, жаростойкая и жаропрочная сталь марки 12Х18Н10Т*;

004 - титановый сплав марки ВТ1-0*;

005 - углеродистая конструкционная сталь марки 20*;

006 - алюминиевый сплав марки АК9*;

007 - легированная конструкционная сталь марки 20Х*;

008 - магниевый сплав марки МА12*;

009 - теплоустойчивая сталь марки 12МХ*;

010 - медно-цинковый сплав марки Л63*.

* По заказу потребителя в качестве материала образца допускается использование других марок материалов данного вида.

Образцы СОП-Т.Н воспроизводят зазор и представляют собой прямоугольную пластину из диэлектрического материала, например, гетинакса, определенной толщины.

В обозначении СОП-Т.Н принято: Т - образец зазора; Н - толщина образца в десятых долях миллиметра.

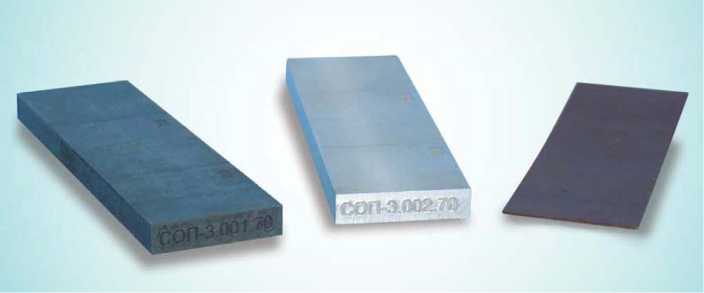

Рисунок 1 - Общий вид образцов СОП-Д.М и СОП-Т.Н

Технические характеристики

Основные характеристики образцов представлены в таблицах 1 и 2.

Таблица 1 - Образцы с искусственными дефектами СОП-Д.М.

Таблица 2 - Образцы зазора СОП-Т.Н.

Условия эксплуатации:

- температура окружающего воздуха от минус 10 до 50 °С;

- относительная влажность до 80% при 25 °С;

- атмосферное давление от 84,0 до 106,7 кПа.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта КСОП, ЛИВЕ.415119.023 ПС типографским способом.

Комплектность

* Количество образцов в комплекте и их типы определяются при оформлении

заказа.

* * Поставляется по дополнительному заказу.

Поверка

осуществляется в соответствии с разделом 4 «Методика поверки» паспорта «Комплект образцов КСОП. ЛИВЕ.415119.023 ПС», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в мае 2011 г.

Основные средства поверки: микрометр гладкий МК25, 0,01 (ГОСТ 6507-90), профилограф-профилометр Форм Талисурф Интра, диапазон измерения шероховатости поверхности 1мм , погрешность 3% (регистрационный номер Государственного реестра № 20668-00), индикатор часового типа с ценой деления 0,01 мм, мод. ИЧ 10 (регистрационный номер Государственного реестра № 40149-08).

Сведения о методах измерений

Сведения о методиках (методах) измерений отсутствуют.

Нормативные документы

Паспорт «Комплект образцов КСОП. ЛИВЕ.415119.023 ПС», раздел 4 «Методика поверки».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
