Манометры, мановакуумметры показывающие МТП-М, МВПТ-М

Назначение

Манометры, мановакуумметры показывающие МТП-М, МВТП-М (далее приборы) предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся жидкостей и газов, в то числе кислорода, водорода, ацетилена и применяют для контроля технологических процессов в различных отраслях промышленности.

Описание

Принцип действия прибора основан на зависимости упругой деформации чувствительного элемента (одновитковой трубчатой пружины) от давления внутри этого элемента.

Перемещение конца чувствительного элемента преобразуется в угловое перемещение стрелки прибора.

Для сглаживания пульсации измеряемого давления в конструкции предусмотрен демпфер.

Подключение приборов к месту отбора давления осуществляют с помощью технологического резьбового соединения.

Приборы изготавливаются следующих типов:

МТП-М - манометр;

МВТП-М - мановакуумметр.

Приборы МТП-М, МВТП-М имеют следующие модификации:

МТП-1М, МВТП-1М - корпус без фланца, с радиальным расположением штуцера;

МТП-2М, МВТП-2М - корпус с задним фланцем, радиальным расположением штуцера;

МТП-3М, МВТП-3М - корпус с передним фланцем, осевым расположением штуцера;

МТП -4М, МВТП-4М - корпус без фланца с осевым расположением штуцера.

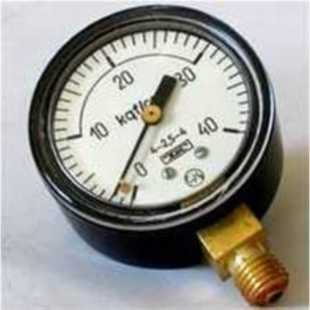

Внешний вид приборов представлен на рисунке 1

Рисунок 1 - общий вид манометров, мановакуумметров показывающих МТП-М, МВТП-М

Технические характеристики

Диапазон показаний давления:

от 0 - 60 до 0 - 600

(от 0 - 0,6 до 0 - 6)

от 0 - 1 до 0 - 60

(от 0 - 10 до 0 - 600)

от минус 100 - 0 - 60 до минус 100 - 0 - 500 (от минус 1- 0- 0,6 до минус 1- 0- 0,5)

минус 0,1- 0- 0,9 (минус 1- 0- 9)

1*; 1,5 - 1 - 1,5*; 1,5*;

2,5 - 1,5 - 2,5; 2,5;

4 - 2,5 - 4; 4

1; 1,5 - 1 - 1,5; 1,5;

2,5 - 1,5 - 2,5; 2,5;

4 - 2,5 - 4; 4

МТП-1М, МТП-2М, МТП-3М, МТП-4М, кПа (кгс/см2)

МПа (кгс/см2)

МВТП-1М, МВТП-2М,

МВТП-3М, МВТП-4М, кПа (кгс/см2)

МПа (кгс/см2)

Класс точности:

Вариация показаний, %, не более

Изменение показаний от воздействия температуры окружающего воздуха не должно превышать значения, определяемого по формуле, % от диапазона показаний:

Л= ± Kt -Л t

где Kt - температурный коэффициент, не более 0,06 %/°С - для приборов класса точности 1; 1,5 и не более 0,1 %/°С -для приборов класса точности 2,5;

Л t - абсолютное значение разности температур.

* По требованию заказчика

Примечания:

1. Дифференцированные значения класса точности и предела допускаемой приведенной погрешности и для приборов с диапазоном измерений от 0 % до 100 % соответствуют диапазону шкалы:

от 0 % до 25 %;

от 25 % до 75 %;

от 75 % до 100 %.

2. Манометры для измерения давления ацетилена выпускаются со следующими диапазонами показаний: 0 - 400 кПа; 0 - 600 кПа; 0 - 4 МПа (0 - 4; 0 - 6; 0 - 40 кгс/см2); с чувствительными элементами из латуни Л63 имеют класс точности 4, а чувствительными элементами из сплава 36НХТЮ имеют класс точности 1,5; 2,5-1,5-2,5; 2,5 (в зависимости от типа).

3. Приборы классов точности 1; 1,5-1-1,5; 1,5 требуют индивидуальной регулировки и поставляются по заказу потребителя в технически обоснованных случаях.

4. Чувствительный элемент приборов класса точности 1 изготавливается из сплава 36НХТЮ.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом в правом верхнем углу.

Комплектность

Прибор - 1 шт. (модификация, исполнение и типоразмер в соответствии с заказом).

Паспорт - 1 экз.

Руководство по эксплуатации -  1 экз. (на партию термометров, при поставке в один

адрес).

Сведения о методах измерений

приведены в соответствующем разделе Паспорта «Манометры, мановакуумметры показывающие МТП-М, МВТП-М» 2В0.283.917-02 ПС.

Нормативные документы

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры, тягонапоромеры. Общие технические условия.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Технические условия ТУ 25-7310.0045-87 «Манометры, мановакуумметры показывающие МТП-М, МВПТ-М»
