Счетчик-расходомер массовый эталонный MicroMotion CMF 300M-2700R
| Номер в ГРСИ РФ: | 47353-11 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Для проведения поверки и контроля метрологических характеристик рабочих счетчиков-расходомеров массовых MicroMotion модели CMF 300 в составе Системы измерений количества и показателей качества нефти Майского месторождения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47353-11 | ||||||
| Наименование | Счетчик-расходомер массовый эталонный | ||||||
| Модель | MicroMotion CMF 300M-2700R | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5355d015-618f-9517-9b48-6d041085c879 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Нидерланды |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ООО "СТП" |
| Адрес центра | 420029, г.Казань, ул.Сибирский тракт, 34, корп.013, офис 306 |
| Руководитель центра | Яценко Игорь Александрович |
| Телефон | () 214-20-98, 214-03-76 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43316 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 3976 от 29.07.11 п.02 |
Производитель / Заявитель
Фирма "Emerson Process Management, Micro Motion Inc.", НИДЕРЛАНДЫ
Нидерланды
The Netherlands, Тел.+31(0)318495555
Поверка
| Методика поверки / информация о поверке | МП 47351-11; МИ 3151-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 65 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
47353-11: Описание типа
2011-47353-11.pdf
|
Скачать | 155.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчик-расходомер массовый эталонный MicroMotion CMF 300M-2700R (далее -CPM) в качестве рабочего эталона 2-го разряда предназначен для проведения поверки и контроля метрологических характеристик рабочих счетчиков-расходомеров массовых MicroMotion модели CMF 300 в составе Системы измерений количества и показателей качества нефти Майского месторождения.
Описание
Принцип действия СРМ основан на использовании сил Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам первичного преобразователя, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя, которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования которых пропорциональна массовому расходу жидкости.

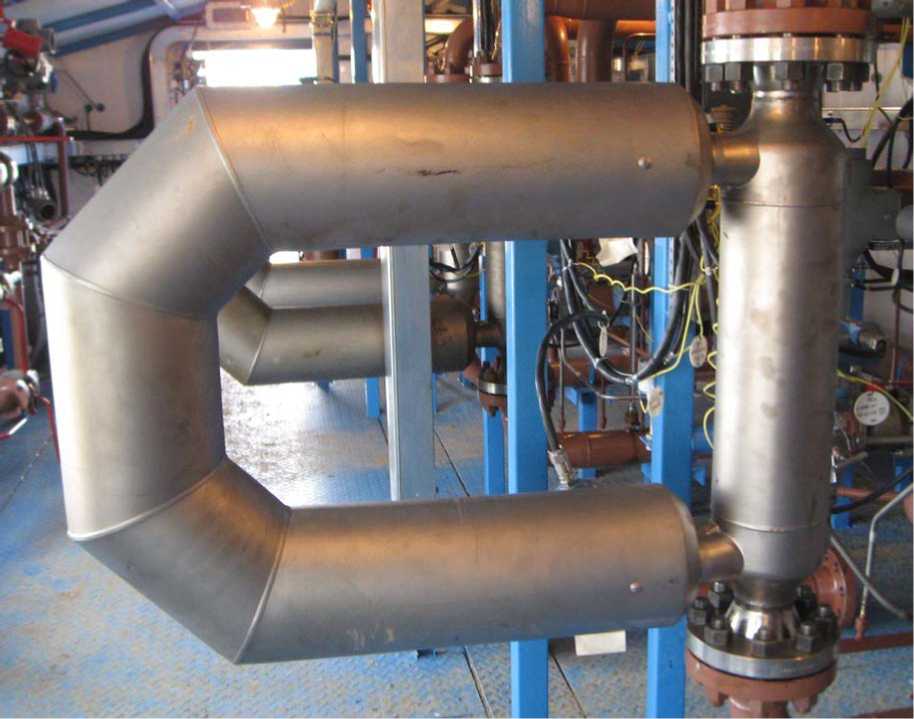

СРМ состоит из сенсора модели CMF300M397NQFZEZZZGR (маркировка взрывозащиты 1ExibIICri...T5) и трансмиттера модели 2700R11AFFEZWZ (маркировка взрывозащиты 1Exd[ib]IIB+H2T6).
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование |
CPM |
|
Диаметр условного прохода, мм |
80 |
|
Диапазон измерения массового расхода жидкости, т/ч |
от 10 до 100 |
|
Пределы допускаемой относительной погрешности при измерении массового расхода и массы жидкости, % |
±0,1 |
|
Выходной сигнал |
импульсный |
|
Параметры окружающей среды: - температура, °С |
от минус 40 до 60 |
|
Параметры измеряемой среды: -температура, °С - давление, МПа, не более |
от минус 40 до 100 4 |
|
Потребляемая мощность, Вт, не более |
10 |
|
Параметры электропитания: - напряжение питания, В - частота, Г ц |
220(+10%, -15%) 50 |
|
Г абаритные размеры, мм, не более |
875x927x266 |
|
Масса, кг, не более |
73,5 |
Знак утверждения типа
наносится на маркировочную табличку методом шелкографии и на титульный лист паспорта типографским способом.
Комплектность
Таблица 2
|
Наименование |
Количество |
|
Счетчик-расходомер массовый эталонный MicroMotion CMF 300M-2700R, Зав. №14117335-3799968 |
1 экз. |
|
Комплект эксплуатационной документации фирмы «Emerson Process Management, Micro Motion Inc» |
1 экз. |
|
Инструкция. ГСОЕИ. Счетчик-расходомер массовый эталонный MicroMotion CMF 300M-2700R. Методика поверки |
1 экз. |
Поверка
осуществляется по документам:
- «Инструкция. ГСОЕИ. Счетчик-расходомер массовый эталонный MicroMotion CMF 300M-2700R. Методика поверки», утвержденный ГЦИ СИ ФГУ «Тест-Татарстан» 31 марта 2011 г.
Перечень основных средств поверки (эталонов): Государственный первичный эталон единицы массового расхода жидкости ГЭТ 63-03 с диапазоном расхода от 2,5 до 250 т/ч и пределами неисключенной систематической погрешности (НСП) ±0,02 %.
- МИ 3151 - 2008 «Рекомендация. ГСОЕИ. Методика поверки на месте эксплуатации трубопоршневой поверочной установкой в комплекте с поточным преобразователем плотности».
Перечень основных средств поверки (эталонов): трубопоршневая поверочная установка (рабочий эталон 1-го разряда по ГОСТ 8.510 - 2002) с пределами допускаемой относительной погрешности не более 0,05%; поточный преобразователь плотности с пределом допускаемой абсолютной погрешности не более ±0,3 кг/м3.
Сведения о методах измерений
Метод измерений описан в Руководстве по эксплуатации фирмы «Emerson Process Management, Micro Motion Inc».
Нормативные документы
ГОСТ 8.142 - 75 ГСОЕИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений массового расхода жидкости в диапазоне 1-10’3 ^ 2403 кг/с
ГОСТ 8.510 - 2002 ГСОЕИ. Государственная поверочная схема для средств измерений объема и массы жидкостей
Техническая документация фирмы «Emerson Process Management, Micro Motion Inc.», Нидерланды
Рекомендации к применению
Осуществление государственных учетных операций.
