Газоанализаторы 55i

Назначение

Газоанализаторы модели 55i (далее по тексту - газоанализаторы или приборы) предназначены для автоматического непрерывного измерения содержания метана и неметаносодержащих углеводородов в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.

Описание

Принцип действия газоанализаторов основан на измерении содержания углеводородов с помощью пламенно- ионизационного детектора.

Конструктивно газоанализаторы модели 55i представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из пламенноионизационного детектора, разделительной колонки, 8-ходового поворотного клапана и блока электроники.

Внешним насосом проба газа подается в прибор, где с помощью поворотного клапана смешивается с потоком газа-носителя (азота) и поступает в разделительную колонку. В колонке выделяются фракции метана и неметановых углеводородов; их сигналы измеряются пламенно-ионизационным детектором и преобразуются в концентрацию, путем сравнения с сигналом формируемым калибровочным газом. Сумма неметановых углеводородов рассчитывается прибором в пропановом эквиваленте.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговыми выходами 0-100 мВ, 0-1 В, 0-5 В, 0-10 В (на выбор пользователя). Возможно подключение к локальной сети Ethernet для эффективного удаленного доступа. Отдельный аналоговый выход предоставляет постоянную индикацию сигнала детектора ПИД (хроматограмму).

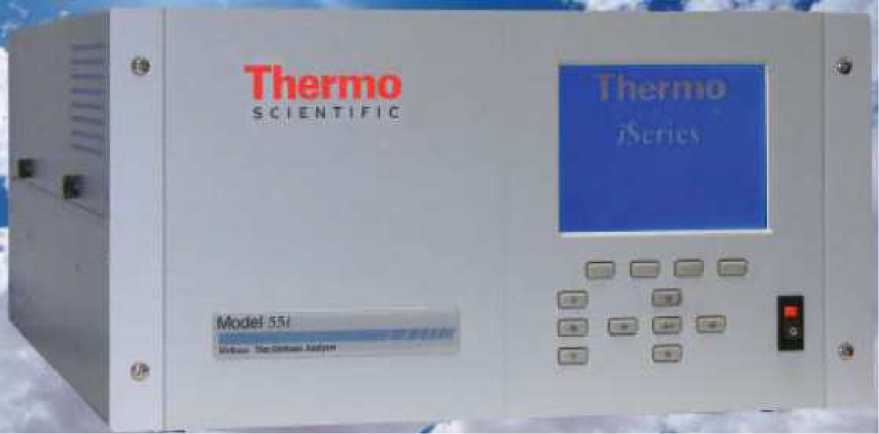

Фотография общего вида газоанализатора 55i

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 1.

Таблица 1

Идентификационные данные программного обеспечения

Таблица 2

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:

- «A» - для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

Программное обеспечение не влияет на метрологические характеристики газоанализаторов.

Знак утверждения типа

Знак утверждения типа наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели 55i - 1 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Комплект ЗИП - 1 компл.

Поверка

осуществляется по документу «Инструкция. Газоанализаторы модели 55i фирмы «Thermo Fisher Scientific», США. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2011 г.

Основные средства поверки:

- ГСО-ПГС на CH4, СзН8по ТУ 6-16-2956-01;

- азот газообразный особой чистоты 1-о сорта по ГОСТ 9293-74;

- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ.

Сведения о методах измерений

Руководство по эксплуатации на газоанализаторы модели 55i.

Нормативные документы

1. ГОСТ 8.578-08 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2. ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Рекомендации к применению

Осуществление деятельности в области охраны окружающей среды; осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнении работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (п.п. 3, 4, 5, 6, 14 пункта 3 статьи 1 Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008г.).
