Расходомеры Flowcom 2000
| Номер в ГРСИ РФ: | 47358-11 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Flow Instruments & Engineering GmbH", Германия |
Для измерения объема и расхода криогенных жидкостей (сжиженных газов: азота, кислорода, аргона, СО2).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47358-11 |
| Действует | по 29.07.2016 |
| Наименование | Расходомеры |
| Модель | Flowcom 2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 98fd11be-b292-4556-6c34-2e672aa71cae |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 29.07.2016 |
| Номер сертификата | 43321 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3976 от 29.07.11 п.09 |
Производитель / Заявитель
Фирма "Flow Instruments & Engineering GmbH", ГЕРМАНИЯ
Германия
Heilgenstock 34 с-f 42697 Solingen, тел. +49-212-7005-13, факс +49-212-7005-55
Поверка
| Методика поверки / информация о поверке | МП 47358-11 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
47358-11: Описание типа
2011-47358-11.pdf
|
Скачать | 152.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры Flowcom 2000 предназначены для измерения объема и расхода криогенных жидкостей (сжиженных газов: азота, кислорода, аргона, СО2).
Описание
Принцип действия расходомеров Flowcom 2000 основан на измерении перепада давления на сужающем устройстве, в качестве которого используется модифицированное сопло Вентури или полусфера.
Расходомеры состоят из:
- преобразователя расхода (сужающее устройство - модифицированное сопло Вентури или полусфера);
- дифференциального датчика перепада давлений 3051Rousemount;
- вторичного преобразователя микропроцессорного Flowcom 2000;
- печатающее устройство Epson;
- датчика температуры Pt100.
Дифференциальный датчик 3051 предназначен для преобразования измеряемого перепада давления возникающего на сужающих устройствах при измерении объемного расхода криогенной жидкости в электрический сигнал.
Вторичный преобразователь микропроцессорный Flowcom 2000 предназначен для измерения электрических сигналов, поступающих с датчиков давления и температуры и последующего вычисления объемного расхода и количества криогенной жидкости.
Печатающее устройство позволяет распечатать накладные.
Программное обеспечение является встроенным, без возможности изменения метрологически значимой части программного обеспечения и измеренных данных, как от непредсказуемых физических воздействий, так и от эффектов, обусловленных действиями пользователя. Функции защищены паролем.
Идентификационные данные программного обеспечения расходомеров приведены таблице:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
|
Flowcom 2000 |
- |
2.42 |
208 |
А по МИ 3286-2010 |
Вторичный преобразователь

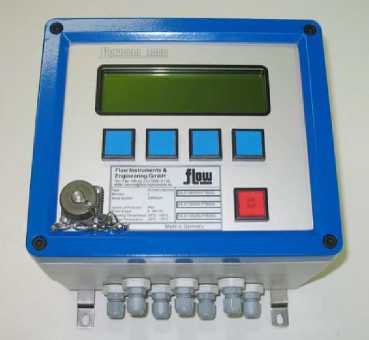

Микропроцессорный Flowcom 2000

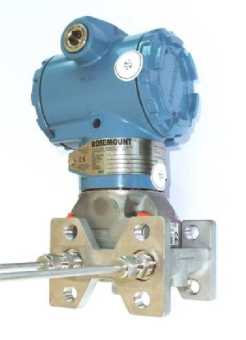

Дифференциальный датчик перепада давления 3051Rosemount
Преобразователь температуры Pt - 100
Печатающее устройство Epson
Преобразователь расхода (модифицированное сопло Вентури)
Рисунок 1 - Общий вид составляющих расходомера с местами пломбирования
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение парамет |
ра | ||||
|
Диаметр условного прохода, Ду, мм |
10 |
20 |
32 |
40 |
50 |
65 |
|
Максимальный расход, Qmax, м3/ч |
1 |
5 |
13 |
30 |
50 |
100 |
|
Минимальный расход, Qmin, в м3/ч при применении одного прибора для измерения перепада давления при применении двух приборов для измерения перепада давления |
0,2Qmax 0,05Qmax | |||||
|
Пределы допускаемой относительной погрешности расходомера, %, равны для СО2 для аргона, азота, кислорода |
±1,5 ±2,5 | |||||
|
Температура измеряемой среды, оС жидкий азот жидкий кислород жидкий аргон жидкий СО2 |
от -195 до -157 от -191 до -137 от -189 до -139 от -49 до -5 | |||||
|
Цена деления шкалы |
1 или 0,1 | |||||
|
Аналоговые входы: выходное напряжение аналоговых токовых входов (4.20 мА) максимальный выходной ток аналоговых токовых входов, с ограничением по току диапазон измерений токовых входов внутреннее сопротивление аналоговых токовых входов, не более выходное напряжение аналогового входа положи тельного напряжения (0.. .5 В) температурный датчик, 4-проводная техника измерительный ток для температурного датчика PT100, регулируемый диапазон измерений входа PT100 |
27 В или 24 В пост.тока 29 мА 3,8-20,2 мА 250 Ом 12 В пост. тока 1,000 мА от минус 200,5°C до плюс 82,5°C | |||||
|
Г абаритные размеры, мм, не более вторичного преобразователя Flowcom 2000 принтера |
230х175х200 345х300х325 | |||||
|
Условия эксплуатации: температура окружающего воздуха, оС |
от -25 до +55 | |||||
Знак утверждения типа
наносится на боковую панель вторичного преобразователя методом наклейки и в правом нижнем углу титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки расходомера соответствует таблице 2. Таблица 2
|
Наименование |
Кол-во, шт. |
Примечание |
|
Преобразователь расхода (сужающее устройство - модифицированное сопло Вентури или полусфера) |
1 |
в соответствии с заказом |
|
Дифференциальный датчик перепада давления 3051Rosemount |
1 | |
|
Вторичный преобразователь микропроцессорный Flowcom 2000 |
1 | |
|
Преобразователь температуры Pt 100 |
1 | |
|
Печатающее устройство Epson |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по документу «Инструкция. ГСИ. Расходомеры Flowcom 2000 «Flow Instruments & Engineering GmbH», (Германия). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 23 мая 2011 г.
В перечень основного поверочного оборудования входят:
- установка поверочная (для сжиженных газов: азота и СО2), диапазон расходов от 0,2 до 100 м3/ч, погрешность ± 0,5%.
Сведения о методах измерений
Сведений о методиках (методах) измерений нет.
Нормативные документы
1. Техническая документация «Flow Instruments & Engineering GmbH», (Германия)
Рекомендации к применению
Осуществление торговли и товарообменных операций.
Другие Расходомеры
