Установки поверочные СПУ-3
| Номер в ГРСИ РФ: | 47370-11 |
|---|---|
| Производитель / заявитель: | ООО НПО "Турбулентность-Дон", с.Чалтырь |
Для поверки счетчиков газа типа G1,6; G2,5; G4; G6 и G10, G16, G25, соответствующих ГОСТ Р 50818, а также счетчиков газа других типов в диапазоне воспроизводимых расходов установки.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47370-11 | |||||||||
| Действует | по 28.06.2026 | |||||||||
| Наименование | Установки поверочные | |||||||||
| Модель | СПУ-3 | |||||||||
| Модификации |
СПУ-3-0 СПУ-3-1 СПУ-3-2 |
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 09a1ea7a-5bf6-989e-c2e6-46cbe3793fcc | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2011 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4381-006-70670506-2011 |
| Класс СИ | 29.01.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИР |
| Адрес центра | 420088, г.Казань, ул.2-я Азинская, 7а |
| Руководитель центра | Иванов Валерий Павлович |
| Телефон | (8*843*2) 72-70-62 |
| Факс | 72-00-32 |
| Информация о сертификате | |
| Срок действия сертификата | 29.07.2016 |
| Номер сертификата | 43333 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3976 от 29.07.11 п.23 |
Производитель / Заявитель
ООО НПО «Турбулентность-Дон», РОССИЯ, 346815, Ростовская обл., Мясниковский м.р-н, Краснокрымское с.п., автодорога Ростов-на-Дону – Новошахтинск тер., 1-й км, зд. 6/8
Россия
346800, Ростовская обл., Мясниковский р-он, 1 км. шоссе Ростов-Новошахтинск стр.6/8. тел./факс: 8 (863) 203-77-80, 203-77-81, E-mail: info@turbo-don.ru
Поверка
| Методика поверки / информация о поверке | МП 47370-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 767 (96%) |
| Неуспешных поверок (СИ непригодно) | 36 (4 %) |
| Актуальность информации | 16.12.2025 |
Поверители
Скачать
|
47370-11: Описание типа
2024-47370-11.pdf
|
Скачать | 1.2 MБ | |
|
47370-11: Методика поверки
2022-mp47370-11.pdf
|
Скачать | 3 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установки поверочные СПУ-3 предназначены для поверки счетчиков газа в диапазоне воспроизводимых расходов установки.
Установки применяются в качестве рабочего эталона 1 разряда в соответствии с Государственной поверочной схемы для средств измерений объемного и массового расходов газа.
Описание
Принцип действия установок основан на линейной зависимости частоты колебаний струи в струйном генераторе преобразователя расхода от расхода газа.
Колебания струи преобразуются пьезоэлементом в электрический импульсный сигнал, пропорциональный объему газа, прошедшему через установки. Импульсный сигнал преобразуется в аналого-цифровом преобразователе (АЦП) в величину объема газа и регистрируется с нарастающим итогом.
Поверка счетчиков (расходомеров) газа основана на сопоставлении результатов одновременных измерений объема (расхода) потока рабочей среды поверяемым счетчиком (расходомером) и установкой, включенной последовательно в измерительную магистраль.
Установки имеют в своем составе:
- преобразователь расхода;
- вычислитель расхода (далее ВР) с кнопочным полем и жидкокристаллическим индикатором, осуществляющий архивирование в энергонезависимой памяти, отображающий информацию о результатах измерений объема (расхода), температуры и давления газа, а также передачу архивной информации и параметров настройки на принтер (при его наличии);
- аккумуляторную батарею;
- зарядное устройство;
- средства измерений утвержденного типа:
• датчик давления 415 (Госреестр СИ № 36555-07);
• термометр сопротивления ДТС (Госреестр СИ № 28354-10).
В архив ВР записываются и могут быть распечатаны:
- тип, заводской номер установки;
- номер протокола (индивидуальный для каждого поверяемого счетчика газа);
- время и дата проведения поверки;
- объемы, температуры, давления, на которых проводились измерения;
- погрешность поверяемого счетчика газа.
В зависимости от заказа, в комплект поставки установок может входить термометр цифровой малогабаритный ЭЛЕМЕР ТЦМ 9410 (регистрационный №32156-06)*, для выполнения измерений температуры окружающей среды.
Примечание - *средства измерений могут быть изменены на аналогичные с характеристиками не хуже указанных.
Установки выпускаются в трех модификациях, указанных в таблице 1.
Таблица 1
|
Модификация установок |
Наличие принтера |
Исполнение корпуса |
|
СПУ-3-0 |
- |
Алюминиевый Пластиковый |
|
СПУ-3-1 |
В составе установки | |
|
СПУ-3-2 |
Внешний |
Установки выпускаются в двух исполнениях в зависимости от диапазона избыточного давления газа до 50 (300) кПа.
На рисунках 1 и 2 приведены фотографии общего вида установок, цветовая гамма кейса может быть изменена по решению изготовителя в одностороннем порядке.

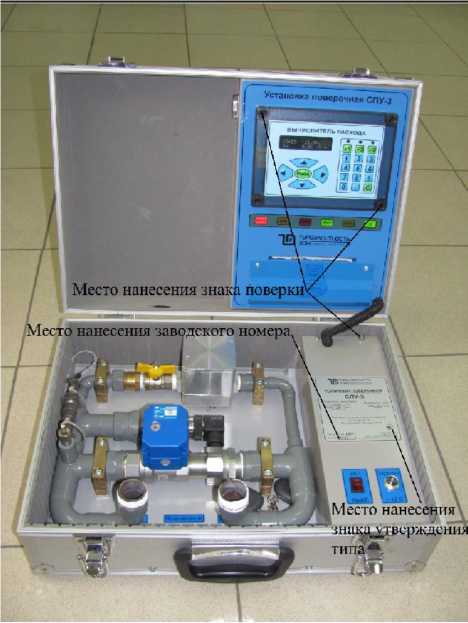

Рисунок 1 - Общий вид установок поверочных СПУ-3-1 с алюминиевым исполнением корпуса

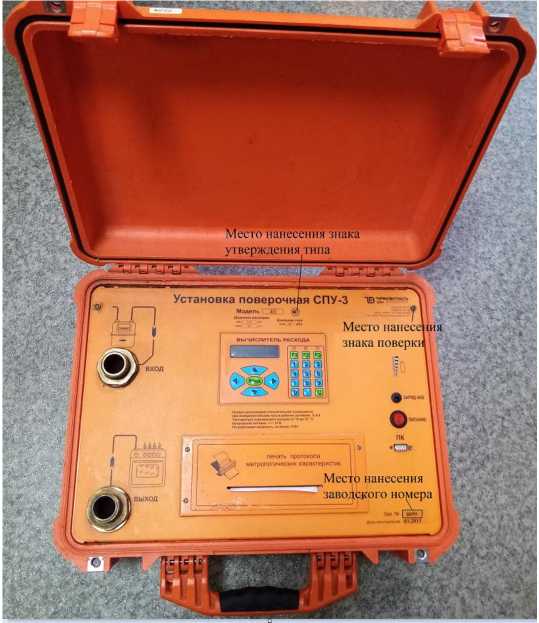

Рисунок 2 - Общий вид установок поверочных СПУ-3-1 с пластиковым исполнением корпуса
Для установок в алюминиевом корпусе знак утверждения типа и заводской номер, состоящий из четырех цифр, наносятся на маркировочную табличку методом анодирования и на титульные листы руководства по эксплуатации и паспорта типографским способом. Маркировочная табличка расположена на крышке лицевой панели.
Для установок в пластиковом корпусе знак утверждения типа и заводской номер, состоящий из четырех цифр, наносится на лицевую панель установки методом термопечати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Пломбирование установок в алюминиевом корпусе осуществляется нанесением знака поверки давлением на специальную мастику, расположенную в чашках пломбировочных, и с помощью наклеек предприятия-изготовителя из легко разрушаемого материала, препятствующих снятию и замене датчиков температуры и давления и доступу к механическим частям установок.
Пломбирование установок в пластиковом корпусе осуществляется нанесением знака поверки и пломбы предприятия изготовителя давлением на специальную мастику, расположенных в чашках пломбировочных.
Места пломбирования обозначены на схемах, представленных на рисунках 3-5.
п.1 - место для знака поверки (способом давления на специальную мастику).
п.2 - наклейки предприятия-изготовителя из легко разрушаемого материала, препятствующих доступу к механическим частям установок.

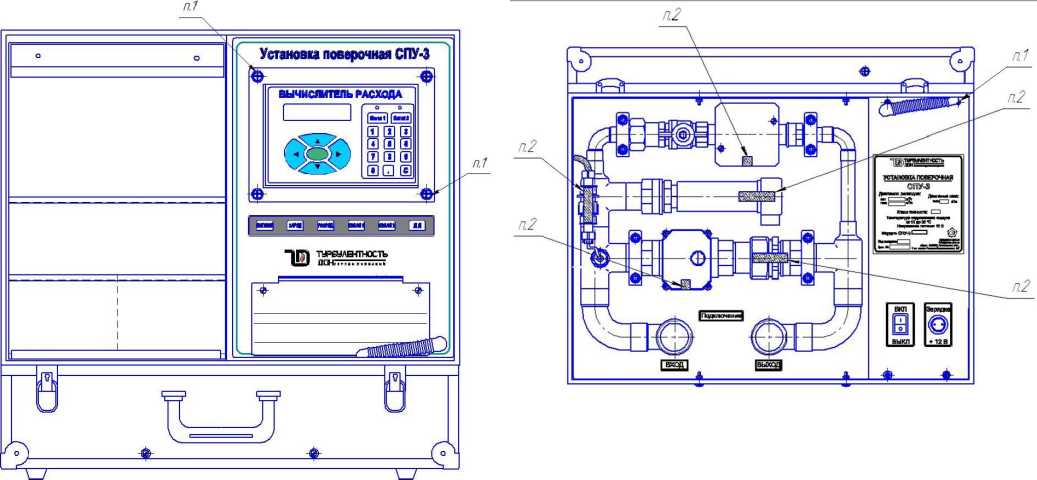

Рисунок 3 - Схема пломбирования Рисунок 4 - Схема пломбирования установок с
вычислителя расхода установок с алюминиевым корпусом, вид сверху
алюминиевым корпусом, вид спереди
п.1 - место для знака поверки (способом давления на специальную мастику).
п.3 - место для пломбы предприятия - изготовителя (способом давления на специальную мастику)
Рисунок 5 - Схема пломбирования установок с пластиковым корпусом, вид сверху
Программное обеспечение
Программное обеспечение (ПО) установки по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение установки разделено на:
- метрологически значимую часть;
- метрологически незначимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие отображение измерительной информации, её хранение, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными между установкой и внешними устройствами.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений ПО «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики установок нормированы с учетом влияния ПО.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПУ-3.16.08.2011. |
|
Номер версии (идентификационный номер) ПО, не ниже |
vl.04 |
|
Цифровой идентификатор ПО |
08b148b1 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC32 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон воспроизводимых поверочных расходов, м3/ч |
от 0,016 до 16 |
от 0,025 до 25 |
от 0,04 до 40 |
|
Пределы допускаемой относительной погрешности установки при измерении объема газа в рабочих условиях, % |
± 0,4 | ||
|
Пределы допускаемой относительной погрешности установки при измерении объема газа, приведенного к стандартным условиям, % |
± 0,5 | ||
|
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95, % |
± 0,5 | ||
|
Диапазон измерений каналов температуры, °С |
от +10 до +35 | ||
|
Пределы допускаемой абсолютной погрешности термометра сопротивления ДТС, °С |
± 0,15 | ||
|
Пределы допускаемой приведенной погрешности датчика давления 415, % |
± 0,15 | ||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
природный газ, воздух, азот, инертные и другие неагрессивные газы известного состава |
|
Избыточное давление измеряемой среды в трубопроводе, кПа, не более |
50 (300) |
|
Количество одновременно поверяемых средств измерений, шт. |
1 |
|
Напряжение питания установки, В |
12 |
|
Мощность, потребляемая установками, Вт, не более |
15 |
|
Работа установок от автономного источника питания, ч, не менее |
10 |
|
Масса, кг, не более |
15 |
|
Габаритные размеры, мм, не более -длина -ширина -высота |
500 400 200 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +10 до +35 до 80 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
12000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
Для установок в алюминиевом корпусе наносятся на маркировочную табличку методом анодирования и на титульный лист паспорта типографским способом.
Для установок в пластиковом корпусе наносится на лицевую панель методом термопечати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Установка поверочная СПУ-3 |
СПУ-3-0 СПУ-3-1 СПУ-3-2 |
1 шт. |
В соответствии с заказом |
|
Установка поверочная СПУ-3. Руководство по эксплуатации |
ТУАС.407369.001 РЭ |
1 экз. | |
|
Установка поверочная СПУ-3. Паспорт |
ТУАС.407369.001 ПС |
1 экз. | |
|
Эксплуатационная документация на составные части, входящие в комплект установки |
1 комплект | ||
|
Комплект инструмента и принадлежностей |
1 комплект | ||
|
Термометр цифровой малогабаритный |
ТЦМ 9410 |
1 шт. |
по заказу |
Сведения о методах измерений
приведены в разделе 2.4 Использование установки ТУАС.407369.001 РЭ «Установка поверочная СПУ-3. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расхода газа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 4381-006-70670506-2011 Установка поверочная СПУ-3. Технические условия.
