Системы мониторинга частичных разрядов PAMOS®

Назначение

Системы мониторинга частичных разрядов PAMOS® (далее по тексту - системы) предназначены для измерения кажущего заряда при его частичном разряде.

Описание

Система состоит из четырех датчиков частичных разрядов (далее по тексту ЧР) и измерителя ЧР соединенных между собой штатными коаксиальными кабелями через соединительную коробку. На рис. 1 представлена структурная схема системы.

®

Рис. 1 - Структурная схема системы мониторинга частичных разрядов Pamos

Датчик ЧР имеет обозначение «PAMOS® Sensor» и предназначен для подключения к высоковольтной обмотке генераторов и электромоторов. Общий вид датчика ЧР представлен на рис. 2. Датчик ЧР с помощью штатного соединительного коаксиального кабеля соединен с соединительной коробкой.

Соединительная коробка имеет обозначение «PAMOS® Connection box» и предназначена для соединения четырех измерительных входов и одного входа внешней синхронизации с четырьмя измерительными выходами и двумя выходами синхронизации. В соединительной коробке имеется защита от перегрузки на уровне 90 В. Общий вид соединительной коробки представлен на рис. 3. Сигналы с соединительной коробки с помощью штатных коаксиальных кабелей подаются на измеритель ЧР.

Рис.2 - Общий вид датчика ЧР

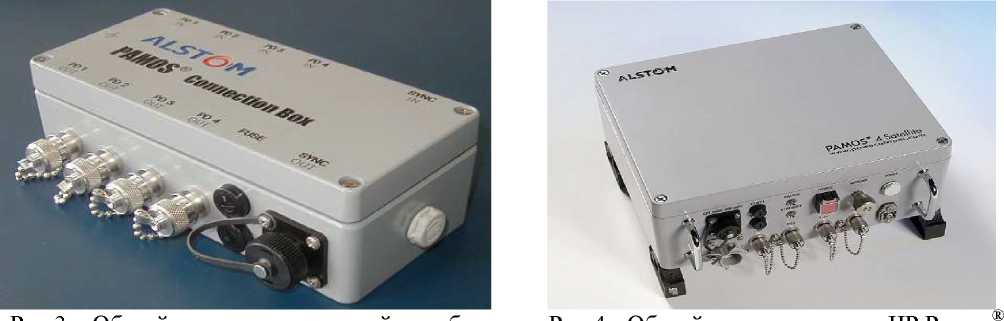

рис.з - Общий вид соединительной коробки Рис.4 - Общий вид измерителя чр pamos

4 Satellite

Измеритель ЧР имеет обозначение «PAMOS® 4 Satellite» и предназначен для аналого-цифрового преобразования импульсов напряжения ЧР по четырем независимым входным каналам с последующей передачей оцифрованного сигнала на ПК. Общий вид измерителя ЧР представлен на рис. 4.

Принцип работы системы основан на детектировании импульсов напряжения ЧР, возникающих внутри изоляции, посредством датчиков ЧР, с последующим их аналогоцифровым преобразованием с помощью измерителя ЧР и отображением кажущегося заряда пропорционального значению импульса напряжения ЧР с помощью программы, установленной в персональном компьютере.

Персональный компьютер предназначен для отображения измеренной и рассчитанной информации, а, именно, значений кажущегося заряда ЧР, частоты следования импульсов ЧР, построения диаграммы уровней.

Программное обеспечение

Характеристики программного обеспечения (ПО) приведены в таблице 1.

Системы имеют встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность системы незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью системы.

Внешнее программное обеспечение «PAMOS® 4 Permanent Acquisition» не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от измерителя ЧР без какой-либо математической обработки или преобразования.

Таблица 1- Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии МИ 3286-2010.

Место пломбирования измерителя ЧР представлено на рис. 4.

Рис.4 - Место пломбирования измерителя ЧР PAMOS® 4 Satellite

Технические характеристики

Перечень измеряемых параметров, технических и метрологических характеристик системы мониторинга ЧР приведен в таблице 2.

Таблица 2- Основные метрологические и технические характеристики

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель корпуса измерителя ЧР PAMOS® 4 Satellite в виде наклейки, на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплектность системы мониторинга частичных разрядов PAMOS® приведена в таблице 3.

Таблица 3- Комплектность системы мониторинга частичных разрядов PAMOS®

Поверка

осуществляется в соответствии с нормативным документом ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения характеристик частичных разрядов», раздел 3 «Поверка и градуировка».

Основные средства поверки приведены в таблице 4.

Таблица 4- Основные средства поверки

Примечание: t - установленное значение длительности импульса.

Сведения о методах измерений

Руководство по эксплуатации «Системы мониторинга частичных разрядов PAMOS®».

Нормативные документы

1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2. ГОСТ 20074-83 «Электрооборудование и электроустановки. Метод измерения частичных разрядов».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям; при осуществлении мероприятий государственного контроля (надзора). (Системы используется при контроле и диагностике предаварийного состояния изоляции высоковольтного оборудования (генераторов и электромоторов), находящегося под высоким напряжением).
