Контроллеры КСИ-5130

Назначение

Контроллер КСИ-5130 (далее-контроллер) предназначен для измерения и преобразования в код аналоговых сигналов постоянного тока и постоянного напряжения, числоимпульсных входных сигналов, а также сбора поступающей от датчиков информации, отображения и передачи данных по стандартным линиям связи для целей автоматизированного контроля и управления оборудованием на объектах нефтяной и газовой промышленности.

Описание

Контроллер осуществляет непрерывный опрос и измерение сигналов, поступающих с выходов датчиков на его аналоговые и дискретные цифровые входы (далее - дискретные входы). Измерение постоянных токов и напряжений по аналоговым входам осуществляется с помощью аналого-цифрового преобразователя, измерение числоимпульсных сигналов по дискретным входам - методом счета импульсов. Результаты измерений и опроса состояний дискретных входов и дискретных релейных выходов (далее - дискретные выходы) передаются в виде цифрового кода через схемы гальванической развязки в процессор, где производится обработка данных по заданному алгоритму и формируются сигналы телеуправления на дискретных выходах.

Контроллер обеспечивает:

- отображение на дисплей текущих результатов измерений и опроса состояний дискретных входов и выходов;

- ввод с клавиатуры контроллера и отображение на дисплей параметров конфигурации, вывод на дисплей показаний по времени;

- сохранение параметров конфигурации и архива результатов измерений и опроса состояний дискретных входов и выходов в энергонезависимом ОЗУ контроллера;

- программную защиту от несанкционированного доступа к режиму ввода параметров конфигурации с помощью пароля доступа;

- передачу данных по стандартным линиям связи RS-232, RS-485 в соответствии с протоколом ModbusRTU, Ethernet в соответствии с протоколом MODBUS TCP/IP на верхний уровень.

Контроллер осуществляет дистанционный контроль и управление удаленными объектами на основе протокола Modbus RTU. Контроллер выполнен в виде законченного блока в поликарбонатном корпусе с креплением на DIN-рейку.

Программное обеспечение

В комплект поставки контроллера по отдельному заказу входит программное обеспечение (ПО) - программный пакет «Boomerang», предназначенный для конфигурирования и опроса контроллера с помощью компьютера через интерфейс RS-232, RS-485, Ethernet, а также хранения информации в защищенной базе данных. Программный пакет «Boomerang» обеспечивает выполнение следующих функций:

- считывание и отображение на экране компьютера полученных контроллером результатов измерений и опроса состояний дискретных входов и выходов;

- ввод с клавиатуры и вывод на экран компьютера параметров конфигурации контроллера;

- хранение результатов измерений и опроса состояний дискретных входов и выходов контроллера в базе данных компьютера;

- программную защиту от несанкционированного доступа к режиму ввода параметров конфигурации и архиву измеренных данных с помощью пароля доступа;

- ведение журнала событий с фиксацией времени включения/выключения контроллера, изменения параметров конфигурации, чтения архива.

Таблица 1-Идентификационные данные программного обеспечения

Уровень защиты ПО средства измерений от непреднамеренных и преднамеренных изменений - С по ГОСТ 3286-2010.

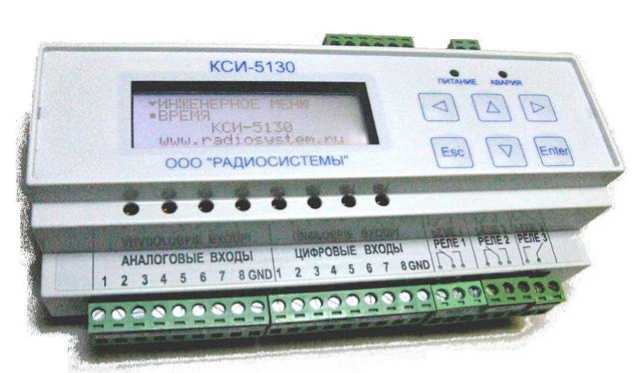

Общий вид контроллера представлен на рисунке 1.

Рисунок 1- Общий вид контроллера

Технические характеристики

Пределы допускаемой приведенной погрешности измерения постоянного тока, %

Пределы допускаемой приведенной погрешности измерения постоянного напряжения, %

Пределы допускаемой относительной погрешности счета импульсов на максимальной частоте 50 Гц и при числе импульсов не менее 2000, %

Характеристики аналоговых входов:

- количество гальванически изолированных аналоговых входов

- диапазон измерения постоянного тока, мА

- диапазон измерения постоянного напряжения, В

Характеристики дискретных цифровых входов:

- количество гальванически изолированных дискретных цифровых входов

- максимальная частота числоимпульсного сигнала, Гц

- диапазон счета импульсов

Количество гальванически изолированных дискретных релейных выходов

Интерфейс RS232, бит/с

Интерфейс RS485, бит/с

Интерфейс Ethernet с поддержкой порта MODBUS TCP/IP, Мбит/c

± 0,2

± 0,2

± 0,1

8

от минус 20 до 20

от минус 10 до 10

8

50

от 0 до 65535

3

300-115200

300-115200

10

Напряжение питания постоянного тока, В                                   от 12 до 36

Потребляемая мощность при напряжении 36 В не более, Вт

Габаритные размеры, мм, не более                                         157^108x58

Масса, кг, не более

Диапазон рабочих температур, °С                                      от минус 40 до 65

Сопротивление электрической изоляции, МОм, не менее:

- в нормальных условиях

- при температуре 65 °С

Класс оборудования по способу защиты человека от поражения

электрическим током по ГОСТ 12.2.007.0

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Знак утверждения типа

наносится на корпус контроллера путем наклейки полимерной пленки с нанесенным типографским способом текстом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 2

Поверка

осуществляется по документу «ГСИ. Контроллер КСИ-5130. Методика поверки» МП 05263-2011, утвержденному ФГУП «УНИИМ» в 2011 г.

Перечень эталонов, применяемых при поверке:

- калибратор промышленных процессов универсальный АКИП-7301, пределы постоянного напряжения: 100 мВ, 1 В, 10 В, погрешность ±(0,0002*Ux+10*n), предел постоянного тока 20 мА, погрешность ±(0,0002*1х+3*п), техническая документация фирмы Shen Zhen Victor Hi-tech Co., Ltd, Китай;

- частотомер электронно-счетный Ч3-63, измерение частоты следования и количества импульсов в диапазоне от 0,1 Гц до 200 МГц, ДЛИ 2.721.007 ТО.

Сведения о методах измерений

Методика измерений представлена в документе «Контроллеры КСИ-5130. Руководство по эксплуатации РГМА.468332.010 РЭ».

Нормативные документы

1 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2 Контроллеры КСИ-5130. Технические условия РГМА.468332.010 ТУ.

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров (подпункт 7 пункта 3 статьи 1 Федерального закона №102-ФЗ «Об обеспечении единства измерений»).
