Трансформаторы напряжения TJP 4.0
| Номер в ГРСИ РФ: | 47432-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 47432-11 | |||||||||
| Наименование | Трансформаторы напряжения | |||||||||
| Модель | TJP 4.0 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 68cc4078-f686-0413-2af9-1eefcd6d3f10 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2011 | |||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Чехия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 43500 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 4354 от 05.08.11 п.29 |
Производитель / Заявитель
Фирма "ABB s.r.o. PTPM Brno", ЧЕШСКАЯ РЕСПУБЛИКА
Чехия
Socolovska 84-86, 18600 Praha (Videnska 117, 619 00 Brno), Czech republic Тел +420 547 152 755 Факс +420 547 152 855, www.abb.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
47432-11: Описание типа
2011-47432-11.pdf
|
Скачать | 81 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения TJP 4.0 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Описание
Трансформаторы напряжения TJP 4.0 представляют собой однофазные масштабные преобразователи индуктивного типа с одним изолированным выводом первичной обмотки. Трансформаторы имеют одну первичную и одну вторичную обмотку. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Выводы вторичной обмотоки помещены в контактной коробке, закрепленной на основании трансформатора.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока

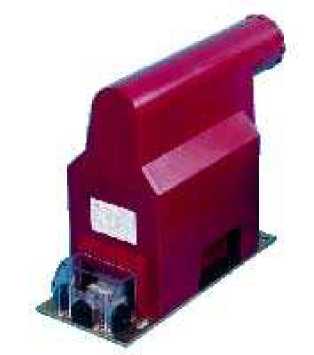

Рис. 1 - Фотография общего вида трансформаторов напряжения TJP 4.0.
Технические характеристики
Основные метрологические и технические характеристики приборов указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Заводской номер |
1VLT5206012485, 1VLT5206012484, 1VLT5206012483, 1VLT5206012470, 1VLT5206012469, 1VLT5206012468. |
|
Наибольшее рабочее напряжение, В |
12000 |
|
Номинальное напряжение первичной обмотки, В |
10000:^3 |
|
Номинальное напряжение вторичных обмоток, В - измерительной - дополнительной |
100:^3 100:3 |
Окончание таблицы 1
|
1 |
2 |
|
Номинальный класс точности вторичной обмотки: - измерительной - дополнительной |
0,5 3Р |
|
Номинальная вторичная нагрузка, ВА |
50 |
|
Номинальная частота, Г ц |
50 |
|
Масса, кг, не более |
27 |
|
Г абаритные размеры, мм, не более (Д х Ш х В) |
486 х148 х 280 |
|
Диапазон рабочих температур, °С |
от минус 25 до 40 |
Знак утверждения типа
наносится на трансформатор методом наклейки и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения TJP 4.0 - 1 шт.;
- паспорт - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения TJP 4.0 указаны в доку
менте «Трансформаторы напряжения TJP 4.0. Паспорт».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
3. Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление торговли и товарообменных операций.
