Контроллеры измерительные SUMMIT 8800

Назначение

Контроллеры измерительные SUMMIT 8800 (в дальнейшем - контроллеры) предназначены для измерения энергии, объема и расхода газа в нормальных и рабочих условиях и других энергоносителей (нефти, нефтепродуктов, газового конденсата).

Описание

Принцип работы контроллеров измерительных состоит в измерении входных сигналов от измерительных преобразователей. В качестве преобразователей могут быть использованы турбинные, массовые или ультразвуковые счетчики-расходомеры, а также преобразователи расхода переменного перепада давления, использующие сужающие устройства в виде диафрагмы, преобразователи давления и температуры. Имеется возможность подключения преобразователей с цифровым выходным протоколом и HART-протоколом и дополнительные порты связи с устройствами верхнего уровня (USB, ETHERNET, RS-485).

Контроллер снабжается цветным графическим сенсорным дисплеем, который позволяет отображать и редактировать данные. От несанкционированного изменения данные и программное обеспечение защищены системой паролей с различным уровнем доступа и с помощью аппаратных пломбируемых переключателей.

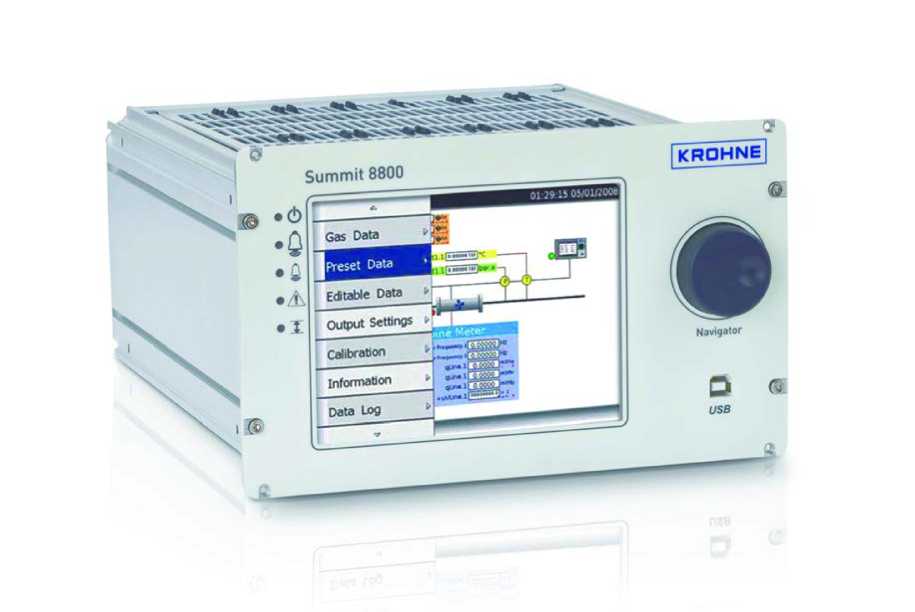

Рисунок 1 - Внешний вид контроллера (вид спереди).

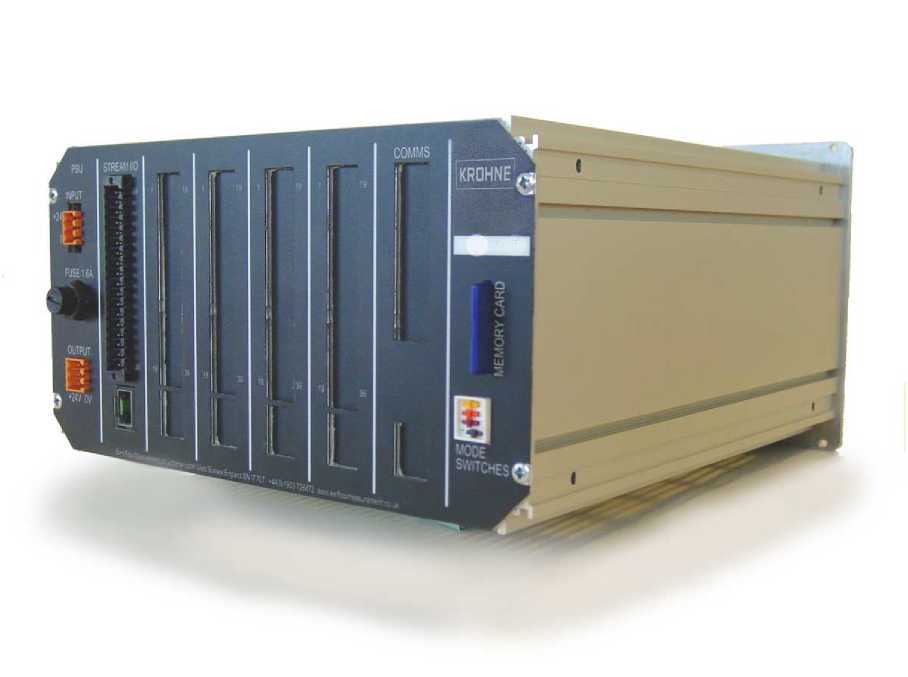

Рисунок 2 - Внешний вид контроллера (вид сзади)

Контроллер может использовать в качестве входных величин как величины получаемые от измерительных преобразователей (данные о расходе, давлении, температуре, относительной плотности, составе газа и др.), так и величины задаваемые вручную. Входные величины могут так же передаваться в контроллер периодически от системы более высокого уровня.

В качестве преобразователей с контроллером измерительным SUMMIT 8800 применяются:

- преобразователи объемного и массового расхода с выходным сигналом тока

4-20 мА или протоколом Hart;

- преобразователи объемного и массового расхода с частотным выходным сигналом, счетчики объема и массы с импульсным выходным сигналом частотой до 10 кГц;

- преобразователи перепада давления с выходным сигналом тока 4-20 мА или Hart;

- преобразователи температуры с характеристиками Pt100 с выходным сигналом тока 4-20 мА или протоколом Hart;

- преобразователи давления с выходным сигналом тока 4-20 мА или протоколом Hart.

При работе в составе измерительных систем контроллеры обеспечивают:

- измерение температуры, давления, перепада давления, объемного и массового расходов, объема и массы;

- вычисление объема газа в стандартных условиях, количества тепловой энергии, тепловой мощности, массового расхода, объема и массы;

- вычисление теплофизических свойств и коэффициента сжимаемости природного газа.

Кроме того контроллер обеспечивает:

- хранение часовых, суточных, ежемесячных, усредненных значений архивов измеренных и вычисленных параметров, а также архива нештатных ситуаций;

- вывод на принтер и передачу на компьютер верхнего уровня текущих параметров и

накопленных архивов;

- ведение календаря, времени суток и учет времени работы;

- хранение информации и поддержка работы часов реального времени с помощью литиевой батареи в течение более 5 лет;

- ограничение доступа к считыванию и изменению информации посредством системы паролей и с помощью аппаратных пломбируемых переключателей.

Глубина часовых и суточных архивов - до 300 суток.

Сведения о программном обеспечении

Каждая часть встроенного программного обеспечения снабжается собственной версией. Для каждой части программного обеспечения рассчитывается контрольная сумма. Идентификационные данные программного обеспечения могут быть проконтролированы через встроенный графический дисплей. Данные о версиях программного обеспечения и контрольных суммах представлены в Таблице 1.

Таблица1 - Идентификационные данные встроенного программного обеспечения.

Доступ к несанкционированной загрузке и обновлению программного обеспечения ограничен аппаратными переключателями. Аппаратные переключатели подлежат пломбированию для предотвращения несанкционированного доступа (см. Рис. 3,4).

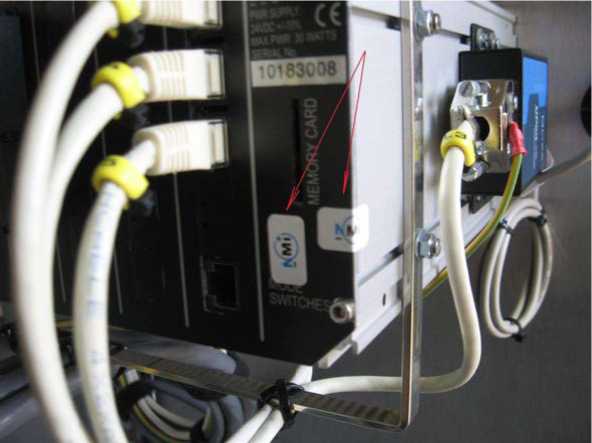

Рисунок 3 - Пломбирование аппаратных переключателей и крепления задней панели.

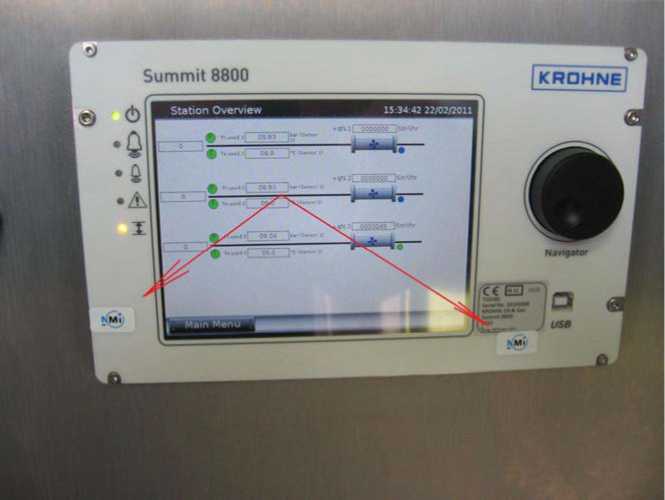

Рисунок 4 - Пломбирование крепления лицевой панели контроллера

В программном обеспечении контролера реализованы следующие специальные средства защиты.

- ограничение доступа к изменению параметров с помощью многоступенчатой системы паролей с разграничением уровней доступа.

- нестираемый журнал вмешательств, регистрирующий все изменения в конфигурации контроллера. Каждая запись в журнале содержит старое и новое значение параметра, метку времени и идентификатор пользователя сделавшего изменения.

Уровень защиты программного обеспечения имеет уровень "С" согласно МИ 32862010.

Технические характеристики

Пределы допускаемой относительной погрешности измерения            ± 0,01

интервалов времени, %

Пределы допускаемой абсолютной погрешности преобразования             ± 0,1

сигналов от термометров сопротивления в цифровое значение, 0С

Пределы допускаемой относительной погрешности преобразования            ± 0,01

частотных сигналов в цифровое значение расхода, %

Пределы допускаемой абсолютной погрешности при измерении ± 1 на 10000 количества импульсов, имп.

Пределы допускаемой относительной погрешности вычислений            ± 0,02

объема газа, приведенного к стандартным условиям, по ГОСТ 2939

63, %

Пределы допускаемой относительной погрешности измерений             ± 0,1

сигналов 4-20 мА, %

Электропитание - 22-28 В пост. тока

Потребляемая мощность - 8,5-15 Вт

Масса - 2,5 кг.

Габаритные размеры - 240x210x130 мм.

Степень защиты от пыли и воды - IP54.

Температура окружающей среды - от минус 10 °С до +55 °С;

Относительная влажность - до 90 % без конденсации.

Температура хранения - от минус 20 °С до +70 °С.

Знак утверждения типа

наносится на лицевую панель контроллера методом трафаретной печати и на первую страницу паспорта типографским способом.

Комплектность

Контроллер измерительный SUMMIT                            - 1 шт.

8800

Руководство по эксплуатации                                           - 1 шт.

Методика поверки                                                   - 1 шт.

Паспорт                                                               - 1 шт.

Комплект ЗИП                                                    - 1 шт.

Поверка

осуществляется по документу "Контроллеры измерительные SUMMIT 8800. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 31.01.2011 г.

Основные средства поверки: стенд СКС6 (№ 17567-04 в Госреестре СИ);

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделах 3 и 4 документа «Контроллеры измерительные SUMMIT 8800. Руководство по эксплуатации".

Нормативные документы

Техническая документация фирмы изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
