Сигнализаторы газовые CGA
| Номер в ГРСИ РФ: | 47450-11 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Pacific Canton Ltd.", Гонконг |
Для автоматического непрерывного измерения и контроля объемной доли горючих газов (природного по ГОСТ 5542-87 или сжиженного по ГОСТ 20448-90) и оксида углерода и выдачи сигнализации о превышении установленных уровней содержания контролируемых компонентов в воздухе коммунально-бытовых, бытовыхпомещений, не имеющих взрывоопасных зон согласно ПУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 47450-11 |
| Действует | по 03.08.2016 |
| Наименование | Сигнализаторы газовые |
| Модель | CGA |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8d9e3418-4a6c-3989-e525-6166eadf7eb0 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.01 |
| Год регистрации | 2011 |
| Страна-производитель | Гонконг |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 03.08.2016 |
| Номер сертификата | 43444 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 4082 от 03.08.11 п.15 |
Производитель / Заявитель
Фирма "Pacific Canton Ltd.", Гонконг, завод-изготовитель "Shenzhen Heiman Technology CO., Ltd.", КИТАЙ
Гонконг
адрес: Rm. 311,3/F, Hang Bong Commercial Centre, 28, Shanghai Street, Jordan, Kowloon, SAR НК, Гонконг; 3rd Flor No.5 Building, Longbi Industrial Estate, Jihua Road, Bantian, Shenzhen, China, Китай, Phone +49 40 85 31 38-0
Поверка
| Методика поверки / информация о поверке | МП 47450-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 338 (88%) |
| Неуспешных поверок (СИ непригодно) | 45 (12 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
47450-11: Описание типа
2011-47450-11.pdf
|
Скачать | 81.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Сигнализаторы газовые CGA (далее по тексту - сигнализаторы) предназначены для автоматического непрерывного измерения и контроля объемной доли горючих газов (природного по ГОСТ 5542-87 или сжиженного по ГОСТ 20448-90) и оксида углерода и выдачи сигнализации о превышении установленных уровней содержания контролируемых компонентов в воздухе коммунально - бытовых, бытовых помещений, не имеющих взрывоопасных зон согласно ПУЭ.
Описание
Сигнализаторы представляют собой пластмассовый корпус с расположенными внутри сенсорами и звуковым излучателем. Сигнализаторы могут работать как отдельно, так и совместно с электромагнитным клапаном (комплектуются дополнительно - по заказу) для прерывания газоснабжения при превышении установленного порога срабатывания концентрации газа.

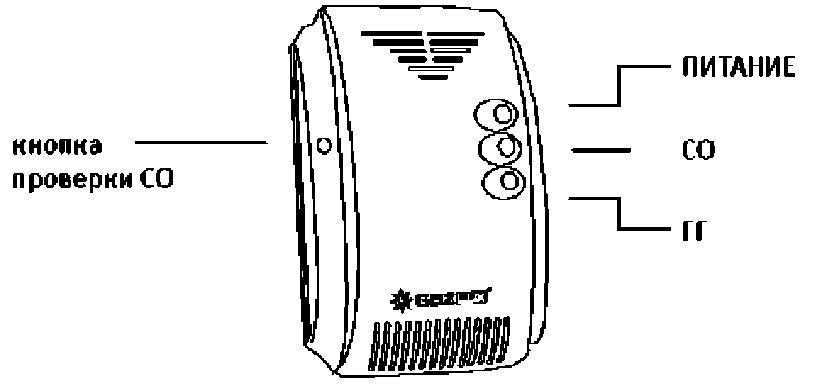

Фотография общего вида сигнализатора газового CGA
Принцип действия сигнализаторов термохимический для определения горючих газов и электрохимический для определения оксида углерода.
Электрическое питание сигнализаторов осуществляется от сети переменного тока
220 В.
Программное обеспечение
|
И |
дентификационные данные программного обеспечения | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программное обеспечение сигнализатора газового CGA |
Gassig CGA |
V1.23 |
5AF2F3604433EB05 8B197DF2AD1ADC 3A |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Технические характеристики
|
Наименование характеристики |
канал горючего газа (по метану),об.д. |
канал оксида углерода, об.д. |
|
Номинальные пороги срабатывания сигнализации |
0,5 % (11,4 % НКПР) |
150 млн-1 (174 мг/м3) |
|
Пределы допускаемой основной абсолютной погрешности срабатывания сигнализации |
± 0,25 % (± 5,7 % НКПР) |
± 75 млн-1 (± 87 мг/м3) |
|
Время срабатывания сигнализации, с, не более |
3 | |
|
Потребляемая мощность, Вт, не более |
3 | |
|
Габаритные размеры, мм, не более |
115x72x41 | |
|
Масса, кг, не более |
0,28 | |
|
Рабочие условия эксплуатации: | ||
|
Напряжение питания переменного тока, В |
220± 10 % | |
|
Частота питания, Гц |
50 ± 1 | |
|
- температура окружающего воздуха, 0С |
минус 10...50 | |
|
- относительная влажность воздуха без конденсации, %, не более |
90 | |
НКПР в соответствии с ГОСТ Р 51330.19-99
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом.
Комплектность
Сигнализатор газовый CGA - по заказу.
Металлический кронштейн для крепления на стене - 1 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Поверка
осуществляется по документу "Инструкция. Сигнализаторы газовые CGA. Методика поверки", утвержденным и разработанным ГЦИ СИ ФГУП "ВНИИМС" в 2011 г. и входящим в комплект поставки.
Основные средства поверки:
- ГСО-ПГС №№ 3847-87, 3850-87, 3904-87, 3905-87 по ТУ 6-16-2956-01.
Сведения о методах измерений
Методы измерений приведены в документе "Сигнализаторы газовые CGA. Руководство по эксплуатации".
Нормативные документы
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".
ГОСТ 12.2.007.0-75 "Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности".
ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Рекомендации к применению
Осуществление деятельности в области охраны окружающей среды; осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях; выполнении работ по обеспечению безопасных условий и охраны труда; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям Федерального закона об обеспечении единства измерений № 102-ФЗ от 26.06.2008 г.
