Датчики давления ДДМ

Назначение

Датчики давления ДДМ предназначены для непрерывного преобразования значения измеряемого давления газов и жидкостей в унифицированный токовый сигнал дистанционной передачи в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.

Описание

Датчик состоит из измерительного блока и электронного устройства, размещенного в едином корпусе.

Структурная схема датчика давления ДДМ приведена на рис.1. и включает в себя:

- интегральный упругий чувствительный элемент (ЧЭ);

- дифференциальный усилитель (ДУ);

- преобразователь «напряжение - ток» ПНТ.

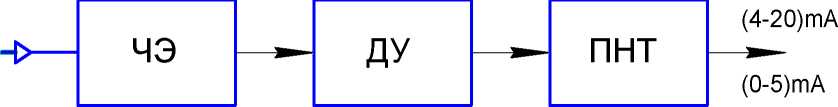

Рисунок 1 - Структурная схема датчика давления ДДМ

Контролируемое давление воспринимается ЧЭ и преобразуется в пропорциональный электрический сигнал.

Сигналы с выхода ЧЭ поступают в дифференциальный усилитель ДУ, где происходит формирование выходного сигнала в виде постоянного напряжения (0-1,6)В.

Преобразователь ПНТ преобразует сигнал с ДУ до унифицированного значения (4-20)мА или (0-5)мА.

Датчики давления ДДМ являются многопредельными. Фотография общего вида датчика давления ДДМ приведена на фото 1.

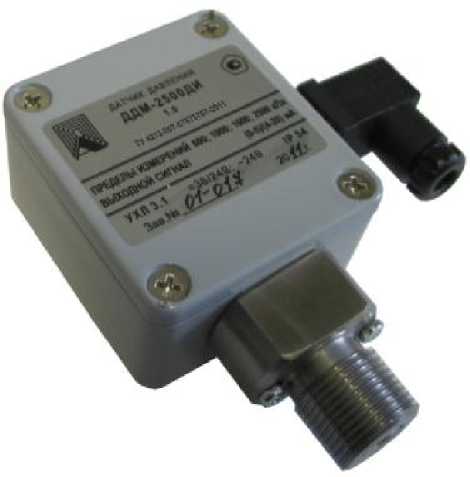

Фото 1 - Фотография общего вида датчика давления ДДМ

Модели датчиков, верхние пределы измерений, допустимая перегрузка приведены в табл.1.

Таблица 1

Технические характеристики

Предельные значения выходного сигнала постоянного тока:

(код 42), мА

(код 05), мА

Напряжение питания датчика,

- постоянный ток, В                                                 24; 36

- переменный ток, В

Предел допускаемой основной приведенной погрешности, в % от диапазона изменения выходного сигнала

Вариация выходного сигнала не должна превышать 0,75 предела допускаемой основной погрешности.

Дополнительная температурная погрешность на каждые 100С изменения температуры в пределах рабочего диапазона, в % , не более

Потребляемая мощность, Вт, не более

По устойчивости к воздействию температуры и влажности окружающего воздуха датчик соответствует исполнению УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 40 до +500С.

По устойчивости к механическим воздействиям датчики относятся к группе №3 по ГОСТ Р 52931-2008.

По защищенности от проникновения внутрь датчика твердых тел (пыли) и воды датчик соответствует степени защиты IP 54 по ГОСТ 14254-96.

Масса, кг, не более                                                    0,8

Габаритные размеры, мм, (длина*ширинахвысота) не более          120*60x50

Средний срок службы, лет, не менее                                12

Знак утверждения типа

наносится на эксплуатационную документацию и на табличку датчика давления ДДМ.

Способ нанесения знака утверждения типа на эксплуатационную документацию -типографский, на табличку датчика - сеткографией.

Комплектность

В комплект поставки датчика давления ДДМ входят:

- датчик;

- руководство по эксплуатации;

- паспорт;

- розетка DIN43650;

- комплект монтажных частей - по заказу потребителя.

Поверка

осуществляется по документу МИ 1997-89 «Преобразователи давления измерительные. Методика поверки», утвержденному ФГУП «ВНИИМС».

Перечень эталонов, применяемых при поверке датчиков давления ДДМ:

- манометр грузопоршневой МП-60, предел допускаемой основной погрешности ±0,05% от измеряемого давления;

- микроманометр МКВ-250, пределы измерения ±2,5 кПа, Кт=0,05;

- задатчик давления «Воздух-1,6», предел измерения от 1 до 160 кПа, предел допускаемой основной погрешности 0,05% от номинального значения выходного давления;

- вольтметр универсальный В7-77, предел допускаемой основной погрешности ±0,25%;

- манометры МО, эталонные, пределы измерений 4; 10; 40; 100 кПа; 2,5 МПа, класс точности 0,15; 0,25;

Результаты поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки

Сведения о методах измерений

Методы измерений содержатся в руководстве по эксплуатации А103.406.230.000 РЭ.

Нормативные документы

ГОСТ 22520-85 «Датчики давления разряжения, разности давлений с электрическими аналоговыми выходными сигналами. ГСП»;

МИ 1997-89 «Преобразователи давления измерительные. Методика поверки».

Технические условия ТУ 4212-007-87875767-2011 «Датчики давления ДДМ»
